Подробный обзор Dell PowerEdge VRTX.

Что будет, если вы объедините стоечные и блейд-серверы? Вы получите недавно анонсированный Dell PowerEdge VRTX.

Dell PowerEdge VRTX

Dell PowerEdge VRTX (произносится «вертекс») разрабатывался в течение трех лет, и позиционируется как революционно новый, легкий в управлении дата-центр, оптимизированный для работы в офисе, который объединяет

серверы, устройства хранения и сетевые устройства в компактном исполнении.

В этой статье подробно рассмотрим новое серверное решение - Dell PowerEdge VRTX.

Первое что вам может прийти в голову, если вы взгляните на PowerEdge VRTX - «это всего лишь очередной шаг компании Dell к малым блейд-шасси». И хоть это действительно так, Dell PowerEdge VRTX имеет то, чего нет ни в одном блейд-серверном решении, а именно - возможность использования постоянных плат PCIe стоечного сервера.

Компания Dell смогла найти способ объединить плотность блейд-серверов с гибкими возможностями ввода/вывода стоечного сервера в новом дата-центре PowerEdge VRTX. Это означает, что теперь вы сможете с легкостью использовать менее дорогие платы PCIe из широкого ряда плат, каждая из которых управляется с помощью комплексного управления шасси.

Обзор шасси Dell PowerEdge VRTX.

PowerEdge VRTX поддерживает до четырех серверных узлов, до 25 дисков SFF (2,5-дюйма) с поддержкой «горячей» замены с общим объемом памяти до 3 Тб, а также 64 процессорных ядра и 48 Тб памяти хранилища.

Кроме 2-4 встроенных сетевых портов, Dell PowerEdge VRTX позволяет выполнить расширение портов ввода/вывода с помощью 8 выделенных слотов PCIe (3 полноразмерных, 5 низкопрофильных).

Dell PowerEdge VRTX Front View

Кроме 2-4 встроенных сетевых портов, Dell PowerEdge VRTX позволяет выполнить расширение портов ввода/вывода с помощью 8 выделенных слотов PCIe (3 полноразмерных, 5 низкопрофильных).

Dell PowerEdge VRTX Rear View

В отличие от блейд-шасси Dell PowerEdge M1000e, контроллер управления шасси (CMC) PowerEdge VRTX расположен внутри шасси в виде установленных плат (изображен на рисунке вместе с установленной резервной платой).

Dell PowerEdge VRTX Internal View

Это фотография контроллера управления шасси Chassis Management Controller (CMC):

Chassis Management Controller (CMC)

Dell PowerEdge VRTX доступен в башенном исполнении, как показано на рисунке выше, но он также может быть и в стоечном исполнении (размер – 5U); тогда в поставку входит и опциональный комплект для монтажа в стойку.

Dell PowerEdge VRTX Rack-mount

Обзор серверных узлов для PowerEdge VRTX.

Используемые в PowerEdge VRTX серверные узлы – это блейд-серверы Dell PowerEdge M520 и Dell M620, и вы можете выбрать любой подходящий для вас:

  • Серверный узел Dell M520 – до 2 процессоров Intel Xeon E5-2400, до 384 Гб оперативной памяти, 4 сетевых адаптера 1GbE;
  • Серверный узел Dell M620 – до 2 процессоров Intel Xeon E5-2600, до 768 Гб оперативной памяти, 2 сетевых адаптера 10GbE (при включении - как 2 платы 1GbE)

Вы наверняка заметили, что ничего не сказано о мезонинных платах, которые обычно установлены в блейд-серверах Dell. И этому есть объяснение. Они не используются для обычного расширения ввода/вывода с помощью внешних коммутирующих матриц. Они используются для подключения к инфраструктуре PCIe. Более подробно об этом будет рассказано далее.

Технический обзор Dell PowerEdge VRTX.

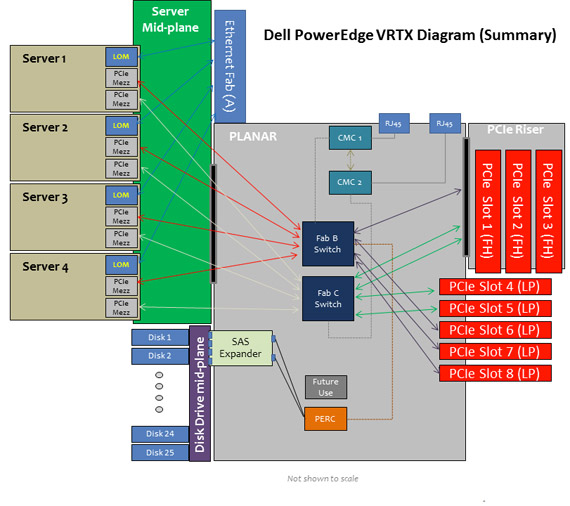

Что же находится внутри дата-центра? Как все работает? Вот небольшая схема, содержащая все компоненты PowerEdge VRTX.

Dell PowerEdge VRTX diagram (summary)

Обзор инфраструктуры PCIe.

После того как вы рассмотрели схему, вы могли заметить, что есть всего лишь одна матрица ввода/вывода – матрица А. Расскажем кратко о матрице А, но перед этим обратите внимание на слоты мезонинных плат на серверных узлах. Вместо использования привычных модулей ввода/вывода для матрицы B или матрицы C, компания Dell решила использовать в дата-центре PowerEdge VRTX слоты PCIe.

Это реализовано с помощью двух PCIe-коммутаторов: один – для матрицы B, второй – для матрицы C.

Каждый PCIe-коммутатор связан с одной из двух мезонинных плат на серверном узле, как показано на схеме ниже.

PCIe-коммутатор матрицы B обеспечивает подключение к следующим узлам/слотам:

  • слот PCIe 3;
  • слот PCIe 5;
  • слот PCIe 6;
  • слот PCIe 7;
  • слот PCIe 8;
  • совместно используемый RAID-контроллер PowerEdge (SPERC)

PCIe-коммутатор матрицы C обеспечивает подключение к следующим слотам:

  • слот PCIe 1;
  • слот PCIe 2;
  • слот PCIe 4;
  • слот PCIe 5.

PCIe-слоты не используются совместно, и каждый из них закреплен за одним серверным узлом системы PowerEdge VRTX.

При необходимости PCIe-слоты можно повторно закрепить за другим сервером с помощью CMC-контроллера. Каждый слот можно закрепить за любым блейд-сервером, но для этого необходимо отключить серверный узел.

Ниже в разделе посвященном управлению есть скриншот, на котором показано, как это делается.

Dell PowerEdge VRTX PCIe diagram

Ниже приведена небольшая сводная таблица о PCIe-слотах:

Dell PowerEdge VRTX Slot Table

С выпуском изделия будут поддерживаться следующие PCIe-платы:

  • AMD FirePro W7000
  • Адаптер главной шины 6Gb/s SAS HBA (низкопрофильный и полноразмерный)
  • Двухпортовая плата Broadcom 1Gb (низкопрофильная и полноразмерная)
  • Двухпортовая плата Intel 1Gb (низкопрофильная и полноразмерная)
  • Двухпортовая плата Intel 10Gb Base-T (низкопрофильная и полноразмерная)
  • Двухпортовая плата Intel 10Gb Base-SFP+ (низкопрофильная и полноразмерная)
  • Четырехпортовая плата Broadcom 1Gb (низкопрофильная и полноразмерная)
  • Четырехпортовая плата Intel 1Gb (низкопрофильная и полноразмерная)
  • Двухпортовая плата Broadcom 10Gb Base-SFP+ (низкопрофильная и полноразмерная)

Обзор матрицы A.

Если более внимательно взглянуть на матрицу А, то можно отметить основной принцип, характерный также для блейд-серверов Dell PowerEdge серии M – встроенная сетевая плата (LOM) непосредственно привязана к матрице А.

Разница заключается лишь в том, что в устройстве PowerEdge VRTX есть всего одна матрица А. Почему так? Ответ на этот вопрос заключается в целевой аудитории, на которую ориентируется это решение – удаленные офисы/филиальные отделения компаний.

После более 7700 диалогов с клиентами, которые компания Dell вела на стадии проектирования 12 поколения серверов PowerEdge, был сделан вывод, что удаленные офисы и офисы дочерних отделений компаний обычно не нуждаются в резервных стоечных коммутаторах верхнего уровня, и поэтому для сокращения затрат в дата-центре Dell PowerEdge VRTX есть всего одна коммутационная матрица.
В новом продукте Dell будут доступны два варианта сетевых устройств: проходной модуль и коммутационный модуль Ethernet.

Проходные модули зачастую дешевле, чем коммутаторы Ethernet, но для них необходимо подключение 1:1 (один к одному). Если не подсоединить кабель RJ-45 Ethernet в соответствующий внешний порт, сетевой порт блейд-сервера не будет работать. Соединения нет также внутри серверных узлов, так как проходной модуль – это расширение порта сетевой платы, как показано выше.

Еще можно отметить, что в сервере PowerEdge M520 с четырьмя портами 1GbE при использовании проходного модуля подсвечиваются только два порта.

Ниже изображена схема, на которой изображен принцип работы проходного модуля PowerEdge VRTX.

Dell PowerEdge VRTX -Fabric A

Для сравнения, коммутационный модуль Ethernet не только позволяет сократить длину требуемого кабеля (необходим всего один внешний кабель Ethernet), но также обеспечивает соединение внутри шасси, что является существенным преимуществом для сред виртуализации.

Как видно из схемы, благодаря использованию коммутационного модуля Ethernet можно задействовать все порты встроенной на материнской плате сетевой платы (LOM), включая 4 порта 1GbE серверного узла PowerEdge M520.

Ниже приведена схема для коммутационного модуля Ethernet устройства PowerEdge VRTX.

Dell PowerEdge VRTX -Fabric A

Обзор запоминающего устройства Dell PowerEdge VRTX.

Одним из ключевых преимуществ дата-центра PowerEdge VRTX является встроенное совместно используемое хранилище. PowerEdge VRTX поддерживает установку 12-ти 3,5-дюймовых или 25-ти 2,5-дюймовых дисков с поддержкой «горячей» замены (выбираются при покупке). Работа приводов поддерживается совместно используемым RAID-контроллером PowerEdge (SPERC).

Dell PowerEdge VRTX

Совместно используемый контроллер PERC8 подключается к мезонинной плате каждого сервера через PCIe-коммутатор и питает два соединителя mini-SAS x4 подсистемы хранения.

Dell PowerEdge VRTX Storage Diagram

Контроллер управления шасси (CMC) позволяет пользователю создавать виртуальные дисководы, которые можно закрепить за одним или несколькими серверными узлами.

Поскольку хранилище используется совместно, каждый серверный узел воспринимает хранилище как свой собственный пул хранения.

Совместно используемый контроллер PERC8 поддерживает уровни RAID 0, RAID 1, RAID 5, RAID 6, RAID 10, RAID 50 и RAID 60, а также возможность «горячего» резервирования.

Dell PowerEdge VRTX Shared Storage Screenshot

Dell PowerEdge VRTX поддерживает следующие дисководы:

  • Жесткий диск NLSAS 2,5 дюйма объемом 500 Гб (7200 об/мин)
  • Жесткий диск NLSAS 2,5 дюйма объемом 1 Тб (7200 об/мин)
  • Дисковод SAS 2,5 дюйма объемом 600 Гб (10000 об/мин)
  • Дисковод SAS 2,5 дюйма объемом 900 Гб (10000 об/мин)
  • Жесткий диск NLSAS 2,5 дюйма объемом 1,2 Тб (10000 об/мин)
  • Дисковод SAS 2,5 дюйма объемом 146 Гб (15000 об/мин)
  • Дисковод SAS 2,5 дюйма объемом 300 Гб (15000 об/мин)
  • Дисковод NLSAS 3,5 дюйма объемом 1 Тб (7200 об/мин)
  • Дисковод NLSAS 3,5 дюйма объемом 2 Тб (7200 об/мин)
  • Дисковод NLSAS 3,5 дюйма объемом 3 Тб (7200 об/мин)
  • Дисковод SAS 3,5 дюйма объемом 300 Гб (15000 об/мин)
  • Дисковод SAS 3,5 дюйма объемом 400 Гб (15000 об/мин)
  • Дисковод SAS 3,5 дюйма объемом 600 Гб (15000 об/мин)
  • Твердотельный накопитель SAS 2,5 дюйма объемом 200 Гб
  • Твердотельный накопитель SAS 2,5 дюйма объемом 400 Гб
  • Дисковод NLSAS 3,5 дюйма объемом 4 Тб (7200 об/мин)

Управление Dell PowerEdge VRTX.

Последний раздел обзора посвящен управлению PowerEdge VRTX. Как было упомянуто выше, для управления системой в дата-центре Dell VRTX используется контроллер управления шасси (CMC).

В это управление входит управление серверными узлами, электропитанием, охлаждением, устройствами хранения и подсистемами PCIe.

Dell PowerEdge VRTX management

Следует отметить, что CMC-контроллер дата-центра Dell PowerEdge VRTX и CMC-контроллер PowerEdge M1000e – это совершенно разные контроллеры. Программно-аппаратные средства кардинально отличаются и обеспечивают большее количество функциональных возможностей, которых нет в Dell M1000e, но если вы знакомы с работой контроллера M1000e, то вам не составит труда понять и принцип работы контроллера дата-центра PowerEdge VRTX.

CMC-контроллер PowerEdge VRTX позволяет также управлять сетью:

Dell PowerEdge VRTX management

Примерно так происходит процесс управления PCIe:

Dell PowerEdge VRTX management

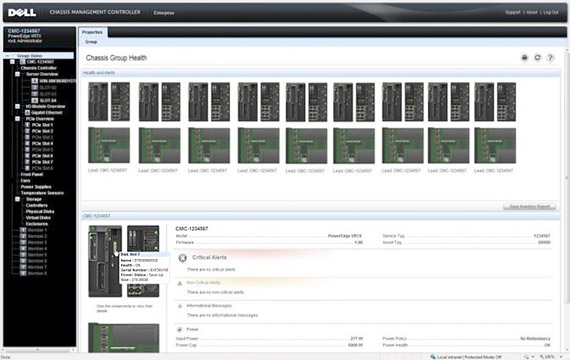

Так же как и CMC-контроллер Dell M1000e, CMC-контроллер дата-центра Dell VRTX позволяет управлять до девяти шасси PowerEdge VRTX, расположенных в любой точке вашей сети.

Dell PowerEdge VRTX management

Кроме того, благодаря дополнению в виде бесплатного ПО Dell Open Manage Essentials пользователи могут точно визуально определять местонахождение систем PowerEdge VRTX (с помощью функции GeoView).

Лицензия Chassis Management Controller (CMC).

В комплект Dell PowerEdge VRTX входит корпоративная лицензия (Enterprise) на CMC-контроллер. Однако есть пользователи, которые не нуждаются в преимуществах корпоративной лицензии. Специально для них планируется опция «Express».

В лицензию «Express» для PowerEdge VRTX не входят следующие возможности:

  • Конфигурация «один ко многим»
  • Обновление программно-аппаратных средств по принципу «один ко многим»
  • Удаленное ведение системного журнала
  • Ограничение питания полки
  • Интеграция ПО OpenManage Power Center
  • Имитация (клонирование) сервера
  • Управление при стекировании нескольких шасси
  • Протокол LDAP/Активные Директории
  • Резервное копирование и восстановление уровня полки
  • Ipsec (в будущем)
  • FlexAddress
  • Аутентификация PK (для протокола SSH)
  • Функция однократной идентификации «Single Sign-On» (для протокола LDAP)
  • Функция двухфакторной аутентификация (для смарт-карт)
  • Встроенный менеджер хранилища (Repository Manager) (в будущем)
  • Конфигурация на основе профиля (в будущем)
  • DPSE
  • Динамическое назначение PCI-слотов
  • Совместное использование файлов виртуальной среды
  • Функция OME VRTX GeoView

Функциональные возможности и особенности, которые включены в обе лицензии «Enterprise» и «Express» для Dell PowerEdge VRTX:

  • Графический веб-интерфейс
  • Интерфейс командной строки Racadm CLI
  • Мониторинг состояния
  • Последовательный доступ
  • Управление электропитанием
  • Управление охлаждением
  • Мониторинг электропитания в реальном времени
  • Отображение истории электропитания
  • Инвентаризация по полкам
  • Безопасность на уровне пароля (местные пользователи)
  • Авторизация на основе ролей
  • Оповещение по электронной почте
  • Сведение о местонахождении
  • Оповещение через SNMP V1
  • Оповещение через SNMP V2C, V3 (в будущем)
  • Доступ через Telnet/SSH
  • Журнал регистрации событий по аппаратным устройствам
  • Журнал регистрации событий по CMC-контроллеру
  • SSL-шифрование
  • Точки запуска iDRAC/OMSA
  • Локальная «единая идентификация»
  • Платформа управления WSMAN
  • ЖК-дисплей и мастер развертывания
  • Протокол NTP
  • Сводка о работе устройства
  • Объединенная статистика о состоянии
  • Настраиваемые сетевые порты
  • Блокировка по IP (вход/выборка)
  • Настройка PERC
  • Динамический DNS
  • IPv6
  • Тегирование VLAN
  • Повышенная цена лицензии на ПО
  • Автообнаружение на уровне полки (в будущем)
  • Откат прошивки на уровне полки
  • Точки запуска iDRAC/OMSA
  • Локальная «единая идентификация»
  • Платформа управления WSMAN

Краткое резюме.

Dell PowerEdge VRTX предоставляет удаленным офисам и офисам дочерних отделений компаний гибкость дата-центра в одном устройстве. В нем содержатся высокопроизводительные серверы, встроенное хранилище, сетевые устройства и устройства управления. Так как этот дата-центр имеет модульную конструкцию, вы можете с легкостью выполнять масштабирование согласно нуждам вашего удаленного офиса.

Dell PowerEdge VRTX будет доступен с 25 июня 2013 года в Соединенных Штатах и немного позже в остальных странах.
