Атрибуты портов
|
- До 24 коммутируемых портов Ethernet 1/10 Гбит/с с автоматическим распознаванием:
-
16 портов 10Gb Ethernet (KR) внутреннего сервера с возможностью автоматического согласования соединения 1Gb Ethernet.
-
4 внешних интегрированных порта Ethernet 1/10Gb SFP+
-
Гибкие возможности выбора носителей для 4 дополнительных портов восходящей связи 10 Гбит/с с одним опциональным модулем FlexIO.
-
Модуль с 4 портами SFP+ 10GbE (поддерживает только соединения 10 Гбит/с).
-
Модуль с 3 медными портами 10GbE CX-4 (поддерживает только соединения 10 Гбит/с).
-
Модуль с 2 медными портами 10GBASE-T (поддерживает соединения 1/10 Гбит/с).
-
Автоматическое согласование скорости передачи данных, дуплексного режима и управления потоком данных.
-
Автоопределение MDI/MDIX.
-
Зеркалирование портов.
-
Зеркалирование портов на основе потока.
-
Управление лавиной широковещательной рассылки.
|
|
Поддерживаемые адаптеры (сетевые/адаптеры для конвергентных сетей)
|
- Адаптеры 10 Гбит/с (10GBASE-KR), поддерживаемые коммутатором M8024-k:
-
Мезонинная плата Brocade BR1741M-k;
-
Дочерняя сетевая плата Broadcom 57712-k;
-
Мезонинная плата Intel X520-x/k;
-
Адаптеры 10 Гбит/с для блейд-коммутаторов серии M;
-
Сетевые платы 1 Гбит/с (мезонинные и LOM).
|
|
Производительность
|
- Совокупная пропускная способность коммутационной сети:
-
480 Гбит/с (двунаправленная);
-
Скорость передачи 357 млн пакетов/сек;
-
До 16 000 MAC-адресов;
-
512 Мбайт памяти SDRAM процессора;
-
Флэш-память 32 Мбайт
|
|
Доступность
|
- Поддержка протоколов Spanning Tree (IEEE 802.1D) и Rapid Spanning Tree (IEEE 802.1w) с функцией Fast Link.
-
Поддержка протокола Multiple Spanning Tree (IEEE 802.1s).
-
Поддержка протокола избыточной виртуальной маршрутизации (VRRP).
|
|
Протоколы маршрутизации третьего уровня
|
- Статические маршруты.
-
Поддержка протокола обмена информацией о маршрутизации (RIP) версий 1 и 2.
-
Поддержка протокола предпочтения кратчайшего пути (OSPF) версий 1, 2 и 3.
-
Бесклассовая междоменная маршрутизация (CIDR).
-
Поддержка протокола управляющих сообщений в Интернете (ICMP).
-
Поддержка протокола обнаружения маршрутизатора ICMP (IRDP).
-
Поддержка протокола избыточной виртуальной маршрутизации (VRRP).
-
Поддержка протокола разрешения адрсов (ARP).
-
Поддержка протокола управления группами Интернета (IGMP) версии 2.
-
Поддержка протокола дистанционной векторной групповой многоадресной маршрутизации (DVMRP).
-
DHCP — механизмы Helper/Relay.
-
Поддержка протокола IGMP версии 3.
|
|
Производительность маршрутизации третьего уровня
|
- До 128 интерфейсов, поддерживающих маршрутизацию с использованием RIP.
-
До 128 интерфейсов, поддерживающих маршрутизацию с использованием OSPF;
-
до 128 областей OSPF;
-
до 128 интерфейсов, поддерживающих маршрутизацию для каждой области OSPF;
-
до 32 маршрутов при маршрутизации с использованием ECMP;
-
до 4 вариантов транзитных участков для каждого объекта ECMP.
-
До 128 интерфейсов маршрутизации для VLAN;
-
До 256 записей многоадресной пересылки;
-
До 8 тыс. записей ARP;
-
до 4 тыс. записей NDP.
|
|
VLAN
|
Поддержка VLAN на основе маркировки пакетов и на основе портов (в соответствии со стандартом IEEE 802.1Q).
Поддержка двойной маркировки пакетов по технологии Double VLAN (QinQ).
Поддержка до 1024 виртуальных локальных сетей.
Поддержка динамических VLAN с GVRP.
|
|
Качество обслуживания
|
- Поддержка режима доверия второго уровня (маркировка пакетов по стандарту IEEE 802.1p).
-
Поддержка режима доверия третьего уровня (DSCP).
-
Поддержка режима доверия четвертого уровня (TCP/UDP).
-
Расширенный режим с использованием политик на основе потока на уровнях 2/3/4, в том числе: ограничение по скорости или по показателям, гарантия пометки пакетов и пропускной способности;
-
до 100 списков контроля доступа для идентификации потоков по картам классов для обеспечения заданного качества обслуживания.
-
Восемь очередей по приоритету на порт.
-
Настраиваемое планирование по алгоритму WRR (циклически с учетом весовых коэффициентов) или строго по приоритету.
-
Режим обеспечения качества обслуживания (QoS) на основе портов.
-
Режим обеспечения качества обслуживания (QoS) на основе потоков.
-
Управление потоком на основе приоритетов (PFC).
-
Оптимизация iSCSI на основе протокола LLDP (Link Layer Discovery Protocol).
|
|
Многоадресная рассылка на втором уровне
|
- Многоадресная рассылка статическим группам.
-
Поддержка многоадресной рассылки — 1024 группы многоадресной рассылки при отслеживании IGMP.
-
Отслеживание IGMP для поддержки многоадресной рассылки по IP.
-
Опрашивающее устройство IGMP.
-
Не зависящая от протоколов многоадресная рассылка (PIM-DM, PIM-SM).
|
|
Средства обеспечения безопасности
|
- Аутентификация на границе сети по стандарту IEEE 802.1x — поддерживает авторизацию доступа к одному и нескольким серверам, гостевой режим доступа, голосовую авторизацию и использование Microsoft Active Directory.
-
Защита доступа к коммутатору с помощью паролей.
-
Определяемые пользователем параметры позволяют разрешать и запрещать доступ к коммутатору для управления им через Интернет и по протоколам SSH, Telnet и SSL.
-
Предупреждение и ограничение доступа к отдельным портам по MAC-адресам.
-
Фильтрация по IP-адресу для управления доступом по протоколам Telnet, HTTP, HTTPS/SSL, SSH и SNMP.
-
Удаленная аутентификация по протоколам RADIUS и TACACS+ при доступе для управления коммутатором.
-
Поддержка до 100 списков контроля доступа (ACL); до 28 записей контроля доступа (ACE) в каждом списке ACL.
-
Шифрование управляющего трафика коммутатора по протоколам SSL (версия 3) и SSH (версия 2).
-
Фильтрация доступа к коммутатору для управления с использованием профилей доступа.
|
|
Другие возможности коммутации
|
- Объединение каналов связи: до 12 статических групп, до восьми динамических групп на коммутатор и до восьми портов в группе;
- поддержка протокола LACP (IEEE 802.3ad)
|
|
Управление
|
- Режим работы по умолчанию — режим простого коммутатора (объединитель портов), в котором возможна автоматическая настройка сложных параметров сети
- Возможность перевода пользователем в режим полностью управляемого коммутатора.
-
Веб-интерфейс управления.
-
Стандартный интерфейс командной строки при доступе по протоколу Telnet или через локальный последовательный порт.
-
Поддержка протокола SNMP версий 1, 2c и 3.
-
Поддержка четырех групп дистанционного наблюдения (журнал, статистика, предупреждения и события).
-
Передача микропрограммы и файлов конфигурации по протоколу TFTP.
-
Два образа микропрограммы.
-
Поддержка выгрузки/загрузки нескольких файлов конфигурации.
-
Сбор статистики для отслеживания ошибок и оптимизации производительности, в том числе ведение сводных таблиц по портам.
-
Поддержка управления IP-адресами с использованием протоколов BootP/DHCP.
-
Средства удаленного ведения системного журнала.
-
Датчики температуры для контроля температуры компонентов коммутатора.
|
|
Поддержка MIB
|
- MIB II, RFC 1213.
-
Стандартные прерывания, RFC 1215.
-
MIB для моста, RFC 1286.
-
SMI версии 2 (MIB SNMP версии 2), RFC 1442.
-
MIB "менеджер-менеджер", RFC 1451.
-
Протокол TACACS+, RFC 1492.
-
Определения управляемых объектов для мостов, RFC 1493.
-
Расширение интерфейсов, RFC 1573.
-
MIB для интерфейсов, подобных Ethernet, RFC 1643.
-
MIB для дистанционного наблюдения сети (RMON), RFC 1757.
-
MIB SNMP версии 2, RFC 1907.
-
MIB для IP с использованием SMI версии 2, RFC 2011.
-
MIB для TCP с использованием SMI версии 2, RFC 2012.
-
MIB для UDP с использованием SMI версии 2, RFC 2013.
-
Группа интерфейсов с использованием SMI версии 2, RFC 2233.
-
MIB для RADIUS, RFC 2618.
-
MIB для интерфейсов, подобных Ethernet, RFC 2665.
-
Идентификация наборов микросхем для Ethernet, RFC 2666.
-
MIB для моста с классами трафика, фильтрация многоадресных рассылок, расширение виртуальной локальной сети (IEEE 802.1p/q MIB), RFC 2674.
-
ENTITY-MIB, RFC 2737.
-
RFC 2819: MIB для дистанционного наблюдения.
-
Расширение интерфейсов, RFC 2863.
|
|
Поддерживаемые стандарты
|
- IEEE 802.1AB
-
IEEE 802.1D
-
IEEE 802.1Q
-
IEEE 802.1p
-
IEEE 802.1w
-
IEEE 802.1x
-
IEEE 802.2
-
IEEE 802.3
-
IEEE 802.3I
-
IEEE 802.3u
-
IEEE 802.3x
-
IEEE 802.3z
-
IEEE 802.ab
-
IEEE 802.3ac
-
IEEE 802.3ad
-
IEEE 802.3ae
-
IEEE 802.3ak
|
|
Корпус
|

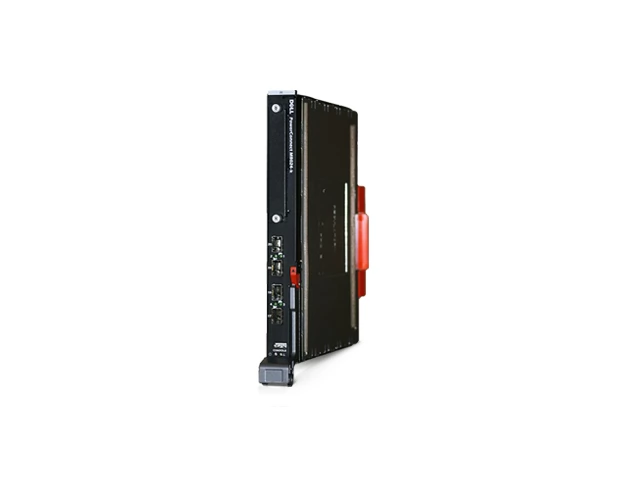

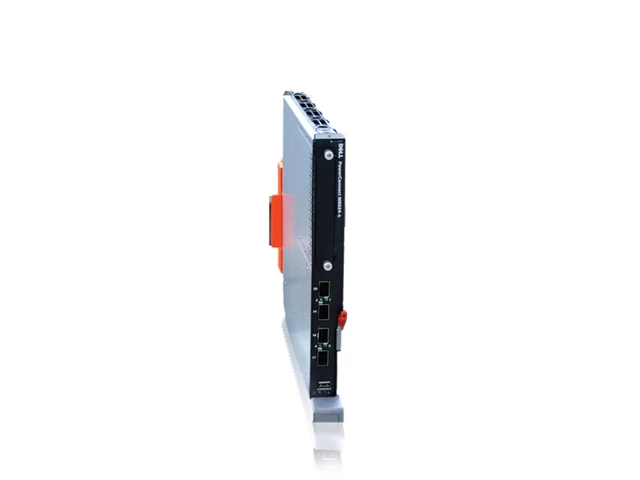

- Модуль ввода-вывода одинарной ширины стойки для блейд-сервера M1000e
-
267 x 258 x 31 мм (Ш x Г x В)
-
10,5 x 10,2 x 1,2 дюйма
-
Масса (прибл.): 2,7 кг (5,8 фунта)
|
|
Оборудование
|
- 512 Мбайт памяти SDRAM процессора.
-
Флэш-память 32 Мбайт
|
|
Условия эксплуатации
|
- Рабочая температура: от 0 °C до 45 °C.
-
Температура хранения: от -20 °C до +70 °C.
-
Относительная влажность при эксплуатации: от 10% до 90% без конденсации.
-
Относительная влажность при хранении: от 10 % до 95 % без конденсации.
|
|
Соответствие нормативным требованиям
|
Модель соответствия нормативным требованиям: PCM8024-k
|
