Модульные Коммутаторы Cisco Catalyst серии 6500

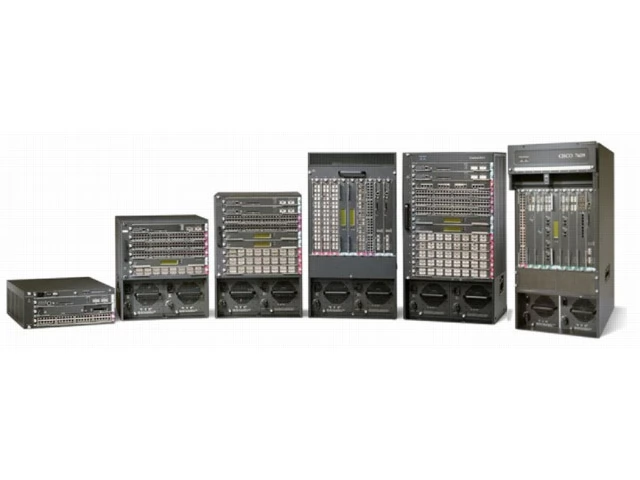

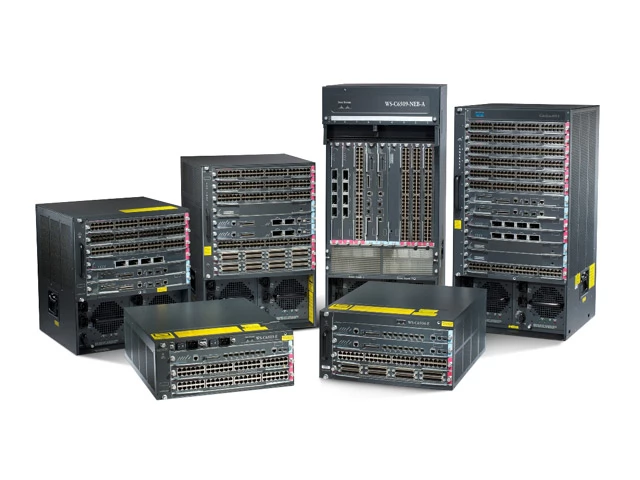

Модульные коммутаторы Cisco Catalyst 6500 Series

Cisco Catalyst 6500 относятся к модульным коммутаторам, разработанным для построения многофункциональных сетевых конфигураций в современных информационных средах. Оборудование этой серии станет оптимальным вариантом для компаний с масштабной информационной средой, в которой осуществляется обработка большого числа данных и передача их посредством многопоточных магистралей.

Функциональное предназначение

Многоуровневые коммутаторы серии 6500 относятся к оборудованию, используемому для поддержки функционирования интеллектуальных сетей. С их помощью можно обеспечивать поддержку защищенных информационных услуг, предоставляемых в пределах от уровня доступа и до магистрали, а также от центра обработки информации и до границ распределительных сетей. Семейство коммутаторов Cisco Catalyst 6500 имеет в своей линейке устройства, владеющие от 48-ми до 576-ти коммутационными портами типа Ethernet 10/100/1000. Также возможны конфигурации оборудования, владеющие числом портов Ethernet 10/100 от 48 до 1152. Благодаря такому количеству коммутационных интерфейсов можно поддерживать показатель быстродействия коммутаторов, который равен нескольким сотням миллионов пакетов за единицу времени. Высокие параметры производительности позволят эффективно применять коммутационные системы в опорных сетевых конфигурациях, а также для обслуживания нескольких магистральных каналов, имеющих пропускную способность в пределах 1…10 Гбит/с. Кроме этого, устройства этой серии могут использоваться в роли масштабируемых многоуровневых платформ для интеллектуальных сетей корпоративного класса, включая и сети, используемые провайдерами информационных услуг.

Конфигурации коммутаторов

Коммутаторы серии Cisco Catalyst 6500 выпускаются в нескольких исполнениях, которые могут иметь 9 или 13 слотов для установки функциональных коммутационных модулей. Среди устройств, поддерживаемых коммутаторами, могут использоваться следующие:

  • модули для поддержки магистральных сетевых конфигураций:
  • устройства с коммутационными интерфейсами 10 Gigabit Ethernet на 4 порта:
  • модули с 10/100/1000 Ethernet на 48 портов;
  • устройства с интерфейсами Gigabit Ethernet на 48 или 24 порта.
  • модули для уровня доступа:
  • устройства Supervisor Engine 32 и Supervisor Engine 720;
  • модули 10/100 с поддержкой TDR на 48 портов;
  • модули 10/100 RJ-21 на 96 портов;
  • устройства с повышенной плотностью 100 FX SFP на 48 портов;

Преимущества использования коммутаторов

Оборудование серии 6500 обеспечивает возможности оптимального использования ресурсов сетевых конфигураций, предоставляя широкие перспективы для поддержки различных информационных сервисов. Среди основных преимуществ, получаемых от применения коммутаторов Cisco Catalyst 6500, можно выделить следующие:

  • минимизируется время простоя компаний и предприятий – это стало возможным благодаря более стабильной работе информационных сервисов и инструментов, применяемых для управления производственными процессами;
  • есть возможность использовать проверенную мультигигабитную технологию Cisco, обеспечивающую максимальный уровень безопасности сетевой конфигурации;
  • реализована поддержка различных интерфейсов и применение систем обмена информационными пакетами нескольких поколений – это гарантирует продолжительный срок службы коммутационного оборудования и обеспечивает высокую рентабельность вкладываемых финансовых ресурсов;
  • имеются широкие возможности интеграции информационных услуг, с возможностью конвергенции голосового трафика, видео и данных;
  • поддерживается высокий уровень операционной совместимости, благодаря которому одна аппаратная платформа коммутации может эффективно применяться при решении различных информационных задач.

Технические характеристики коммутатора Cisco Catalyst 6500 Series switches


Модель 6506 6509 6513

Количество слотов


9 9 13

Пропускная способность


32 Гбит/с, с cross-bar фабрикой 256 Гбит/с


32 Гбит/с, с cross-bar фабрикой 256 Гбит/с


Число портов Gigabit Ethernet


80 128 194

Число портов 100FX Ethernet


120 192 288

Число портов 10/100 Ethernet


340


384 576

Число портов 10BASE-FL


120 192 288

Число портов ATM OC-12


5 8 12

Производительность на уровнях L3-L4


До 100+ Mбит/с


До 100+ Mбит/с


До 210 Mбит/с


VLAN Maximum


4000 4000 4000

Агрегация каналов FEC/GEC


До 8 любых портов, возможно на разных модулях


Возможности по управлению


CiscoWorks 2000, RMON, Enhanced Switched Port Analyzer (ESPAN), SNMP, Telnet, BOOTP, и Trivial File Transfer Protocol (TFTP)


Размеры

20,1x17,2x18,1 in.


25,2x17,2x18,1 in.


33,3x17,2x18,1 in


Модули для коммутаторов серии 6500


Модули Ethernet и Fast Ethernet



  • 24-Port 10BASE-FL Switching Module (WS-X6024-10FL-MT)

  • 24-Port 100FX Switching Module (WS-X6224-100FX-MT)

  • 48-Port 10/100TX Switching Module (WS-X6248-RJ-45)

  • 48-Port 10/100TX Switching Module (WS-X6248-TEL and WS-X6248A-TEL)

  • 24-Port 100FX Switching Module (WS-X6324-100FX-SM)

  • 24-Port 100FX Switching Module (WS-X6324-100FX-MM)

  • 48-Port 10/100TX Switching Module (WS-X6348-RJ-45)

  • 24-Port 100BASE-FX Fabric-Enabled Ethernet Switching Module (WS-X6524-100FX-MM)

  • 48-Port 10/100TX Fabric-Enabled Ethernet Switching Module (WS-X6548-RJ-21)

  • 48-Port 10/100TX Fabric-Enabled Ethernet Switching Module (WS-X6548-RJ-45)


Модули Gigabit Ethernet



  • 16-Port Gigabit Ethernet Switching Module (WS-X6316-GE-TX)

  • 8-Port Gigabit Ethernet Switching Module (WS-X6408-GBIC and WS-X6408A-GBIC)

  • 16-Port Gigabit Ethernet Switching Module (WS-X6416-GBIC)

  • 16-Port Gigabit Ethernet Switching Module (WS-X6416-GE-MT)

  • 1-Port 10-Gigabit Ethernet Module (WS-X6501-10GEX4)

  • 1-Port 10-Gigabit Ethernet Base Module (WS-X6502-10GE)

  • 16-Port Gigabit Ethernet Switching Module (WS-X6516-GBIC)

  • 16-Port 10/100/1000BASE-T Gigabit Ethernet Switching Module (WS-X6516-GE-TX)

  • 16-Port Gigabit Ethernet Switching Module (WS-X6816-GBIC)


ATM Модули



  • 1-Port OC-12 ATM Module (WS-X6101-OC12-MMF)

  • 1-Port OC-12 ATM Module (WS-X6101-OC12-SMF)


Сервисные модули



  • FlexWAN Module (WS-X6182-2PA)

  • Network Analysis Module (WS-SVC-NAM-1 и WS-SVC-NAM-2)

  • Content Switching Module (WS-X6066-SLB-APC)

  • Intrusion Detection System Module (WS-X6381-IDS)


Оптические сервисные модули



  • OC-3c POS (OSM-4OC3-POS-SI, OSM-8OC3-POS-MM, - SI, - SL, OSM-16OC3-POS-MM, - SI, - SL)

  • OC-12c POS (OSM-2OC12-POS-MM, - SI, - SL, OSM-4OC12-POS-MM, - SI, - SL)

  • OC-48 POS (OSM-1OC48-POS-SS, - SI, - SL)

  • Channelized OC-12 (OSM-1CHOC12/T3-SI)

  • Channelized OC-48 (OSM-1CHOC48/T3-SS)

  • OC-12 ATM (OSM-2OC12-ATM-MM, - SI)

  • Gigabit Ethernet WAN Services Module (OSM-4GE-WAN-GBIC)


Switch Fabric Modules



  • Switch Fabric Module (WS-C6500-SFM)

  • Switch Fabric Module 2 (WS-X6500-SFM2)


Модули, интегрированные с голосовыми решениями



  • 48-Port Inline Power 10/100BASE-T Ethernet Switching Module (WS-X6348-RJ21V)

  • 48-Port Inline Power 10/100BASE-T Ethernet Switching Module (WS-X6348-RJ45V)

  • 8-Port T1/E1 PSTN Interface Module (WS-X6608-T1/E1)

  • 24-Port FXS Analog Interface Module (WS-X6624-FXS)
