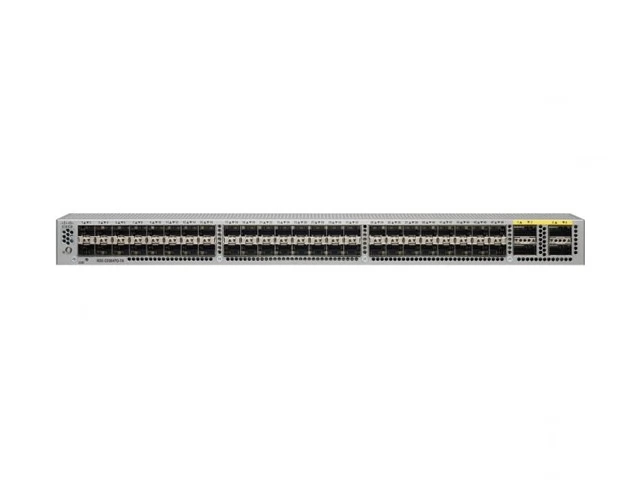

CISCO NEXUS 3000 представляют собой многофункциональные коммутаторы для поддержки корпоративных сетей. Коммутационная платформа устройств способна поддерживать разные типы интерфейсов – 1/10 и 40 GE. Оборудование реализовано в компактном форм-факторе 1U и способно поддерживать подключения как с помощью медных кабелей, так и оптоволоконных.
Коммутаторы Cisco Nexus 3000 Series
Коммутаторы Cisco Nexus 3000 относятся к устройствам, с помощью которых можно обеспечивать формирование надежных сетевых конфигураций, используемых предприятиями и центрами обработки данных. Устройства этой серии владеют отказоустойчивой аппаратной платформой, которая рассчитана на обеспечение непрерывной связи между центральным сетевым ядром и удаленной рабочей средой. Новое оборудование от компании Cisco отличается поддержкой высокоскоростных каналов связи, с помощью которых можно эффективно взаимодействовать с удаленной информационной средой и осуществлять обмен пакетами данных с максимальной для конкретной среды скоростью. Платформа коммутации способна функционировать без отказов и простоев даже в условиях обработки параллельных масштабных потоков информации. Ее высокопроизводительную работу обеспечивает операционная система Cisco NX-OS.
Особенности коммутаторов
- Платформа коммутаторов Cisco Nexus способна поддерживать следующие варианты подключений: 1, 10, и 40 Gigabit Ethernet. Использование технологии QSFP+ позволяет осуществлять плавный переход от сетевых конфигураций 10 Gigabit Ethernet до 40 GE.
- Коммутаторы серии 3000 эффективно работают как с медными кабельными магистралями, так и оптоволоконными, обеспечивая гибкость выбора сетевых конфигураций. Применение специальных трансиверов позволит объединять в единую сеть конфигурации, которые владеют в своем составе как оптоволоконными, так и медными сегментами.
- Функциональные возможности коммутаторов способны гарантировать непрерывный процесс маршрутизации информационного трафика, включающего в себя все типы данных. Благодаря удобной и понятной консоли пользователь может самостоятельно настраивать масштабность коммутируемого трафика, а также выбирать направление его передачи.
Основная техническая информация
- Коммутаторы Cisco Nexus 3000 являются сетевыми устройствами с фиксированным форм-фактором, который отвечает стоечной высоте 1RU.
- Коммутационная платформа оборудования имеет 64 портов 10 Gigabit Ethernet. 48 SFP-портов владеют поддержкой 1 и 10 Gigabit Ethernet, а 4 QSFP-порта поддерживают 4x10 Gigabit Ethernet.
- Коммутаторы 3000-й серии комплектуются одним модулем входа\выхода, отличающимся возможностью управления, наличию встроенных USB-портов для флеш-памяти и поддержкой консоли.
- Для функционирования аппаратной части коммутаторов используются 2 энергоблока, оптимальный температурный баланс которых обеспечивается благодаря одному вентиляционному трею со встроенными жесткими вентиляторами. Мощность каждого энергоблока составляет 225 Вт, а коэффициент эффективности их работы составляет 85…90%.
Показатели производительности
Устройства Cisco Nexus 3000 отличаются высокой производительностью и многофункциональностью. Имеющиеся в наличии инструменты позволяют поддерживать маршрутизацию информационного трафика на уровнях Layer 2 и Layer 3. Показатель общей коммутируемой емкости составляет около 1.28-Tbps, а уровень передачи равен 960 mpps. В процессе работы коммутатора могут поддерживаться 128 000 MAC адресов, а число VLANS составляет 4096. Отличительной чертой новых коммутаторов является высокий уровень безопасности коммутируемого трафика. В процессе работы оборудования поддердживаются такие функции и технологии, как: VLAN-based ACLs, Port-based ACLs, IPv4, Internet Control Message Protocol, ACL logging and statistics, User Datagram Protocol, Dynamic Address Resolution Protocol и прочие.
Технические характеристики Cisco Nexus 3000 Series
|
Физические |
• Коммутатор с фиксированным форм-фактором 1RU • 64 портов 10 Gigabit Ethernet (48 SFP+ и 4 QSFP+) • 48 портов SFP поддерживают 1 и 10 Gigabit Ethernet • 4 порта QSFP поддерживают 4 x 10 Gigabit Ethernet каждый • 2 жестких энергоблока • 1 вентиляторный трэй с жесткими вентиляторами • 1 модуль входа/выхода с управлением, консолью и USB-портами флеш-памяти |
|
|
Производительсноть |
• 1.28-Tbps емкость коммутирования • Передача до 960 mpps • Проходящий трафик (на обоих уровнях Layer 2 и 3) на всех портах • Конфигурируемые максимальные юниты трансмиссий (MTUs) при 9216 bytes (jumbo frames) |
|
|
Таблицы аппаратного обеспечения и масштабируемости |
MAC адреса |
128,000 |
|
Число VLANS |
4096 |
|
|
Требования Spanning-tree |
• Rapid Spanning Tree Protocol (RSTP): 512 • Multiple Spanning Tree (MST) Protocol: 64 |
|
|
Количество доступов к контрольному списку доступа (ACL) |
2000 входов 1000 выходов |
|
|
Маршрутизиционная таблица |
16000 префиксов и 8000 хост-входов 4000 мултинаправленных маршрутов |
|
|
Число EtherChannels |
32 |
|
|
Число портов на каждый EtherChannel |
16 |
|
|
Буфера |
Раздача 9 MB |
|
|
Флеш-память запуска |
2 GB |
|
|
Энергоблоки |
Число энергоблоков |
2 (жестких) |
|
Обычная рабочая мощность |
225 Watts (W) |
|
|
Максимальная мощность |
345 Watts (W) |
|
|
Входящее напряжение |
от 100 до 240 VAC |
|
|
Частота |
от 50 до 60 Hz |
|
|
Эффективность энергоблока |
89% - 91% на 220V |
|
|
Охлаждение |
Поток воздуха от передней до задней панели Передний/холодный проход: сторона энергоблок/вентилятор Задний/горячий проход: сторона портов Один вентиляторный трэй с жесткими вентиляторами Горячая замена (необходима замена в течение 1 минуты) |
|
|
Размеры |
Размеры (высота x ширина x глубина) |
1.72 x 17.3 x 19.7 in. (4.4 x 43.9 x 50.5 cm) |
|
Вес |
20.5 lbs (9.3 kgs) |
|
|
Рабочая температура |
от 32 до 104° F (от 0 до 40°C) |
|
|
Температура хранения |
от -40 до 158° F (от -40 до 70°C) |
|
|
Рабочая относительная влажность |
от 10 до 85% без конденсации. До 5 дней при максимальной (85%) влажности. Рекомендрованная ASHRAE среда дата-центра |
|
|
Относительная влажность хранения |
от 5 до 95% без конденсации |
|
|
Высота |
от 0 до 10,000 ft (от 0 до 3000m) |
|
|
Layer 2 |
• Layer 2 коммутиремые порты и VLAN trunks • Инкапсуляция IEEE 802.1Q VLAN • Поддержка до 4096 VLANs • Rapid Per-VLAN Spanning Tree Plus (PVRST+) (IEEE 802.1w compatible) • Multiple Spanning Tree Protocol (MSTP) (IEEE 802.1s): 64 instances • Spanning Tree PortFast • Spanning Tree Root Guard • Spanning Tree Bridge Assurance • Технология Cisco EtherChannel (до 16 портов на каждый EtherChannel) • Link Aggregation Control Protocol (LACP): IEEE 802.3ad • Хэширование Advanced PortChannel, основанное на информации с Layer 2, 3 и 4 • Jumbo frames на всех портах (до 9216 bytes) • Контроль Storm (однонаправленное, мультинаправленное и трансляция) • Private VLANs |
|
|
Layer 3 |
• Интерфейсы Layer 3: маршрутизируемые порты на интерфейсах, коммутируемые виртуальные интерфейсы (SVIs), PortChannels и подинтерфейсы (Всего 1024) • 32-way Equal-Cost Multipath (ECMP) • 2000 входящие и 1000 выходящие ACL • Протоколы маршрутизации: Static, RIP v2, EIGRP, OSPFv2, and BGP • Hot Standby Router Protocol (HSRP) и Virtual Router Redundancy Protocol (VRRP) • ACL: Routed ACL with Layer 3 and 4 options to match ingress and egress ACLs • Virtual Route Forwarding (VRF): VRF-lite (IP VPN), VRF-aware unicast (BGP, OSPF, and RIP), and VRF-aware multicast • Unicast Reverse-Path Forwarding (uRPF) with ACL; strict and loose modes • Jumbo frame support (up to 9216 bytes) |
|
|
Мультинаправленность |
Multicast: Protocol Independent Multicast Version 2 (PIMv2) sparse mode (PIM-SM) and Source-Specific Multicast (SSM) Bootstrap router (BSR), Auto-RP) and Static RP Multicast Source Discovery Protocol (MSDP) and Anycast RP Internet Group Management Protocol (IGMP) Versions 2, and 3 |
|
|
Качество услуг (QoS) |
Layer 2 IEEE 802.1p (class of service [CoS]) 8 hardware queues per port Per-port QoS configuration CoS trust Port-based CoS assignment Modular QoS CLI (MQC) compliance ACL-based QoS classification (Layers 2, 3, and 4) MQC CoS marking Differentiated services code point (DSCP) marking Weighted Random Early Detection (WRED) CoS-based egress queuing Egress strict-priority queuing Egress port-based scheduling: Weighted Round-Robin (WRR) Explicit Congestion Notification (ECN) |
|
|
Безопасность |
• Ingress ACLs (standard and extended) on Ethernet • Standard and extended Layer 3 to 4 ACLs: IPv4, Internet Control Message Protocol (ICMP), TCP, User Datagram Protocol (UDP), etc. • VLAN-based ACLs (VACLs) • Port-based ACLs (PACLs) • Named ACLs • ACL logging and statistics • ACLs on virtual terminals (VTYs) • Dynamic Host Configuration Protocol (DHCP) snooping with Option 82 • DHCP relay • Dynamic Address Resolution Protocol (ARP) inspection |
|
|
Управление |
• Switch management using 10/100/1000-Mbps management or console ports • CLI-based console to provide detailed out-of-band management • In-band switch management • Locator and beacon LEDs • Port-based locator and beacon LEDs • Configuration rollback • Secure Shell Protocol Version 2 (SSHv2) • Telnet • Authentication, authorization, and accounting (AAA) • AAA with RBAC • RADIUS • TACACS+ • Syslog • Embedded packet analyzer • SNMP v1, v2, and v3 • Enhanced SNMP MIB support • XML (NETCONF) support • Remote monitoring (RMON) • Advanced Encryption Standard (AES) for management traffic • Unified username and passwords across CLI and SNMP • Microsoft Challenge Handshake Authentication Protocol (MS-CHAP) • Digital certificates for management between switch and RADIUS server • Cisco Discovery Protocol Versions 1 and 2 • RBAC • Switched Port Analyzer (SPAN) on physical, PortChannel, VLAN, and Fibre Channel interfaces • Ingress and egress packet counters per interface • Network Time Protocol (NTP) • Cisco OHMS • Comprehensive bootup diagnostic tests • Call Home • Smart Call Home • Cisco DCNM |
