Дисковая полка NetApp DS2246 Enclosure обладает необходимой гибкостью для решения многих задач хранения данных.Имея две стойки и 24 накопителя на модуль NetApp DS2246 обладает отличной эффективностью под управлением Data ONAP.

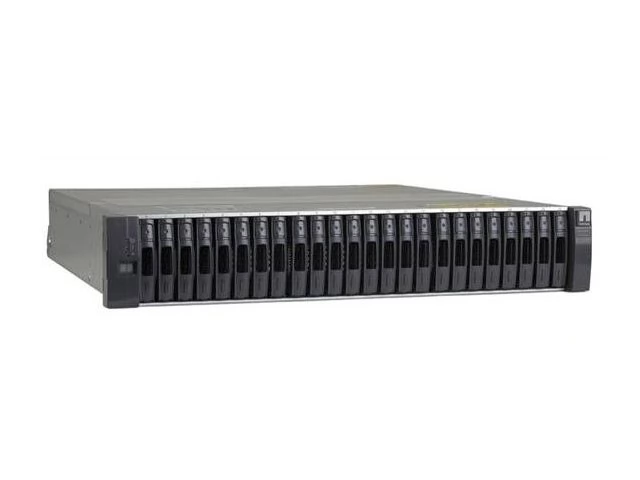

Дисковая полка расширения NetApp DS2246

Дисковые полки NetApp DS2246 являются устройствами, с помощью которых можно расширять потенциальные возможности систем хранения данных, обеспечивая им дополнительный объем для хранения архивируемой информации. Благодаря использованию 2-х стоек с 24-мя накопителями на один модуль и применению Data ONAP для управления можно создавать гибкие решения для увеличения производительности оборудования, применяемого для хранения данных.

Преимущество использования полок DS2246

  • Новые дисковые полки от NetApp отличаются высокими показателями отказоустойчивости и готовности предоставления доступа к данным по запросу от пользователя к системе хранения информации. Применение полок этой серии позволит использовать потенциал накопительных устройств формата SAS, что выгодно отличает продукцию компании NetApp от аналогичных устройств других производителей.
  • С помощью дисковых полок NetApp DS2246 в систему хранения данных можно будет добавить 24 SAS-накопителя форм-фактора 2,5-дюйма. Могут применяться накопителя с объемом 450 ГБ или 600 ГБ и скоростью работы 10 000 мин-1.
  • Для установки полки потребуется место в стандартной 19-дюймовой стойке с высотой 2U. Благодаря компактным размерам полок система хранения данных может использоваться в условиях ограниченного пространства.
  • Дисковые полки серии DS2246 отличаются высокими показателями производительности, что позволяет устанавливать их в СХД, которые используются с целью поддержки ресурсоемких приложений. Поддержка дисковыми полками автоматизированных решений Flash Cache позволяет существенно снизить продолжительность задержек при получении доступа к требуемым файлам и гарантированно повысить величину пропускной способности системы ввода/вывода данных.

Особенности структуры полок

Дисковые полки отличаются автономной архитектурой управления для возможности использования резервных каналов. Конструкционное решение устройств позволяет снизить сложность конфигураций систем хранения данных за счет унифицированной архитектуры и совместимости с другими устройствами и системами.

Основу полок NetApp DS2246 составляют высокопроизводительные SAS-диски, которые способны обеспечивать показатель пропускной способности при работе с данными до 6 Гбит/с. Для выполнения процедуры эффективного соединения потребуется установка специального адаптера основной шины PCLe SAS или же наличие встроенного свободного порта SAS.

Полки предложенной серии могут поддерживать эффективное функционирование с контроллерами с дисками FAS2040/2050 и V3070/3100/3200/6000. Устройствами DS2246 поддерживается возможность обновления контроллеров без нарушения и сбоев в работе системы хранения информации. Это позволит гарантировать бесперебойный доступ к данным, защищая инвестиции, вкладываемые в развитие информационной среды.

Технические характеристики

Отказоустойчивую работу дисковых полок поддерживает высокоэффективная система электроснабжения, которая построена на основе двух спаренных блоков питания. Для поддержки оптимального температурного баланса дисков, расположенных в полке используется инновационная система охлаждения. Применяемые вентиляторы и блоки питания поддерживают возможность «горячего подключения». Оптимальным температурным режимом эксплуатации полок NetApp DS2246 считается от +10ºС до +40ºС.

В процессе работы полки этой серии уровень шума не превышает показатель в 6,2 бел. Благодаря этому системы хранения с этими полками могут применяться в офисных помещения возле рабочих мест сотрудников.


Технические характеристики дисковой полки NetApp DS2246


Спецификация DS2246 DS4243 DS14mk4 FC

DS14mk2 AT
Число стоек 2 4 3
Число накопителей на модуль 24 24 14
Типы и емкость дисков 2,5", SAS, 10000 об/мин, 450 ГБ/600 ГБ
  • 3,5", SAS, 15000 об/мин, 300 ГБ/450 ГБ/600 ГБ;
  • 3,5", SSD, 100 ГБ
  • 3.5” SATA 7.2k RPM 1TB/2TB/3TB
DS14mk4:

  • 3,5”, FC, 15000 об/мин
  • 300 ГБ/450 ГБ/600 ГБ




DS14mk2 AT:

3,5", SATA, 7200 об/мин

1 ТБ/2 ТБ
Поддерживаемые контроллеры С дисками:

  • FAS2040, FAS2050,
  • FAS/V3070,
  • Серия FAS/V3100,
  • Серия FAS/V3200,
  • Серия FAS/V6000
С дисками:

  • FAS2040, FAS2050,
  • FAS/V3070,


  • серия FAS/V3100,
  • серия FAS/V3200,
  • серия FAS/V6000,
  • серия FAS/V6200




С дисками SSD:

  • FAS/V3160, FAS/V3170,
  • FAS/V3240, FAS/V3270,
  • FAS/V6040, FAS/V6080,


серия FAS/V6200
С дисками:

  • Серия FAS200,
  • Серия FAS2000,
  • Серия FAS/V3000,
  • Серия FAS/V3100,
  • Серия FAS/V3200,
  • Серия FAS/V6000,
  • Серия FAS/V6200
Требуется версия Data ONTAP Для FAS2040/2050:

7.3.4 или выше, 8.0.1 или выше



Для других систем:

7.3.3P2 или выше, 8.0P1 или выше
С дисками:

7.3.3P2 или более поздняя версия;

8.0P1 или более поздняя версия;



Для SSDs - 8.0.1 или более поздняя версия;

Для 3TB SATA - 8.0.2 or later

1TB, 2TB и 3TB
DS14mk4 FC

7.2.1 или выше, 8.0 или выше



DS14mk2 AT:

7.0.1 или выше, 8.0 или выше
Структура полки и пропуская способность ввода-вывода SAS с поддержкой 6 Гбит/с. SAS поддерживает 6 Гбит/с системами FAS2040/2050. Для соединений требуется плата адаптера главной шины PCIe SAS или свободный встроенный порт SAS SAS с поддержкой 3 Гбит/с. Для соединений требуется плата адаптера главной шины PCIe SAS или свободный встроенный порт SAS DS14mk4 FC

При поддержке 4 Гбит/с: диски 144 ГБ, 300 ГБ, 450 ГБ, 600 ГБ, 15000 об./мин; при поддержке 2 Гбит/с: диски 72 ГБ, 10000/15000 об./мин, 144 ГБ/300 ГБ 10000 RPM об./мин



DS14mk2 AT:

При поддержке 1,5 Гбит/с: диски SATA 320 ГБ
Модули ввода-вывода на полке Сдвоенные модули IOM6 Сдвоенные модули IOM3 DS14mk4 FC: ESH4,

DS14mk2 AT: AT-FCX
Блоки питания/охлаждающие вентиляторы Встроенные спаренные блоки питания/вентиляторы с возможностью горячего подключения Встроенные сдвоенные (SATA) или счетверенные (SAS) блоки питания/вентиляторы с поддержкой горячего подключения Встроенные спаренные (избыточные) блоки питания/вентиляторы с поддержкой горячего подключения
Напряжение сети питания перем. тока

(автомат. переключение диапазона, VRMS)
100–120 В или 200–240 В 100–120 В или 200–240 В 100–120 В или 200–240 В
Частота сети питания перем. тока 50–60 Гц 50–60 Гц 50–60 Гц
Источник питания постоянного тока от –40 В до –60 В
Вес при полной загрузке 22,2 кг 49,9 кг
  • DS14mk4 FC: 35 кг
  • DS14mk2 AT: 30,8 кг
Габариты
  • Вес: 8,5 см
  • Ширина: 48,0 см
  • Глубина: 48,4 см
  • Высота: 17,8 см
  • Ширина: 48,3 см
  • Глубина: 61 см
  • Высота: 13,3 см
  • Ширина: 44,7 см
  • Глубина: 50,85 см
Пространство вокруг стойки
  • Доступ воздуха с передней стороны стойки: 15,3 см
  • Обслуживание с передней стороны стойки: 30,5 см
  • Доступ воздуха и обслуживание с задней стороны стойки: 55,9 см
  • Доступ воздуха с передней стороны стойки: 15,3 см
  • Обслуживание с передней стороны стойки: 30,5 см
  • Доступ воздуха и обслуживание с задней стороны стойки: 55,9 см
  • Доступ воздуха с передней стороны стойки: 15,3 см
  • Обслуживание с передней стороны стойки: 30,5 см
  • Доступ воздуха и обслуживание с задней стороны стойки: 55,9 см
Рабочий уровень шума 6,2 бел, LwAd (2 PCM) 7,0 бел, LwAd (4 PCM) 58 дБ(А) при 23° C
Температура
  • Рабочий диапазон: 10° C - 40° C
  • Диапазон вне эксплуатации: –40° C до 70° C)
  • Рабочий диапазон: 10° C - 40° C
  • Диапазон вне эксплуатации: –40° C до 70° C)
Рабочий диапазон: 5° C - 40° C

Диапазон вне эксплуатации: –40° C до 60° C)
Относительная влажность
  • Рабочий диапазон: 20% - 80% без конденсации;
  • Диапазон вне эксплуатации: 10 - 95% без конденсации
  • Рабочий диапазон: 20% - 80% без конденсации;
  • Диапазон вне эксплуатации: 10 - 95% без конденсации
20% - 80% без конденсации
Высота над уровнем моря Рабочее состояние: 0 - 3045 м

Нерабочее состояние: –305 - 12192 м
Рабочее состояние: 0 - 3045 м

Нерабочее состояние: –305 - 12192 м
Спецификацию определить невозможно
