Дисковая полка NetApp DS4243 Enclosure обеспечена четырьмя стойками и 24 накопителями на модуль. Такая полка способна обеспечить надежность, гибкость и отличную совместимость между платформами.

Цена: 0 руб.*(по запросу)
Вы можете заказать это оборудование в лизинг Подробнее

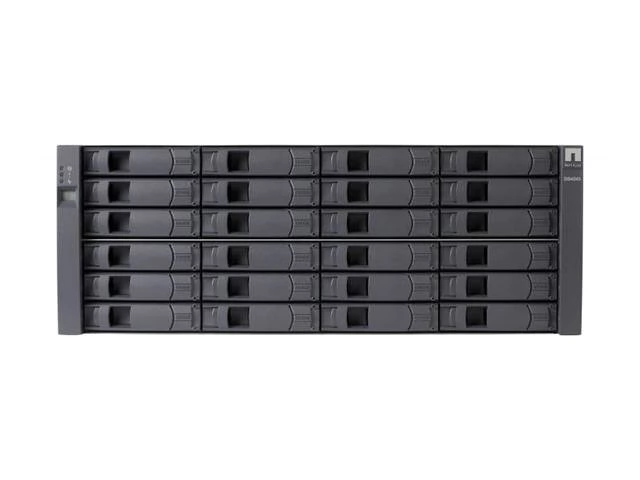

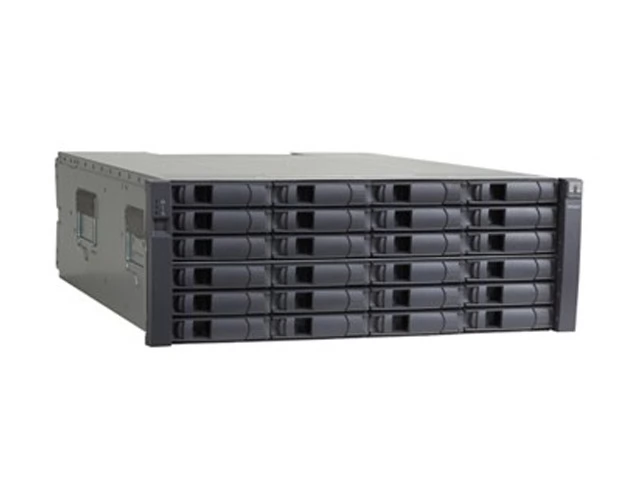

Дисковая полка расширения NetApp DS4243

Дисковые полки NetApp DS4243 относятся к высокопроизводительным решениям на базе накопителей SAS, предложенным компанией NetApp для замены полок, работающих с дисками FC 2Gb/s, FC 4Gb/s и SATA. Эти устройства позволят получить новый уровень производительности систем хранения данных, обеспечивая отказоустойчивый доступ к архивным данным с высокой скоростью.

Структура полки

Дисковые полки серии DS4243 владеют четырьмя стойками, что позволяет разместить до 24-х дисков на модуль. В полку предусматривается установка дисков большого форм-фактора с типоразмером 3,5-дюйма. Могут устанавливаться накопители SAS (15 000 мин-1, объемом 300, 450 или 600 ГБ), SSD (объемом 100 ГБ) или SATA 7.2k RPM (объемом 1, 2 и 3 ТБ). Применение таких полок в информационной системе обеспечивает высокие показатели надежности, гибкости и оптимальной совместимости между разными аппаратными платформами.

Конфигурации систем хранения на основе полок NetApp DS4243 обеспечивают нужную гибкость для работы с данными, которым нужны высокие показатели производительности и для обработки информации, для которой желательно наличие хранилища с большой емкостью.

Полки NetApp отличаются более плотной упаковкой, что позволяет получить экономию емкости для хранения данных практически на 30% по сравнению с оборудованием других производителей.

Эффективное управление работой полок

Полки серии DS4243 могут работать с широким спектром контроллеров, среди которых такие как: FAS2040/2050, V3070/3100/3200/6000/6200, а также FAS/V3160/3170/3240/3270.

Контроллерами поддерживается технология IOM3, которая разработана в соответствии с рекомендациями Storage Bridge Bay Working Group. Контролеры этого типа владеют 2-мя портами интерфейса ACP. Для управления работой полок используется специальный независимый канал, который не связан с каналами обмена информационным трафиком. Благодаря этому между контроллерами всех полок СХД образуется собственная IP-сеть управления, посредством которой упрощаются процедуры управления работой всего хранилища. Важным является то, что неисправности этого канала никоим образом не отражаются на функционировании всей информационной системы – обмен данными будет происходить как и прежде.

Преимущество полок

  • Дисковые полки NetApp DS4243 отличаются лучшей отраслевой эффективностью, что во многом определено использованием для управления Data ONAP.
  • Применение альтернативных каналов для управления и резервирования гарантирует устройствам высокие показатели отказоустойчивости и готовности к работе. Использовать автономный канал управления стало возможным благодаря применению инновационной распределенной архитектуры.
  • Использование дисковых полок от NetApp позволяет существенно снизить сложность конфигураций оборудования для хранения данных, минимизировав при этом затраты на его обслуживание и содержание.
  • Пользователи могут самостоятельно выбирать конфигурацию полки, используя технологию SAS или SATA – это станет полезным при работе с различными нагрузками. Для приложений, которые отличаются высокими требованиями к системам хранения данных предпочтительнее использовать твердотельные накопители вместо обычных дисковых устройств.
  • Благодаря поддержке автоматизированного Flash Cache удалось в несколько раз сократить задержки по доступу к информации и увеличить показатели производительности систем хранения информации.
  • Для эффективной работы аппаратной части дисковых полок используются сдвоенные (для SATA) или счетверенные (для SAS) источники питания и вентиляторы, поддерживающие режим «горячего» подключения.

Технические характеристики дисковой полки NetApp DS4243


Спецификация DS2246 DS4243 DS14mk4 FC

DS14mk2 AT
Число стоек 2 4 3
Число накопителей на модуль 24 24 14
Типы и емкость дисков 2,5", SAS, 10000 об/мин, 450 ГБ/600 ГБ 3,5", SAS, 15000 об/мин, 300 ГБ/450 ГБ/600 ГБ;

3,5", SSD, 100 ГБ

3.5” SATA 7.2k RPM 1TB/2TB/3TB
DS14mk4:

3,5”, FC, 15000 об/мин

300 ГБ/450 ГБ/600 ГБ



DS14mk2 AT:

3,5", SATA, 7200 об/мин

1 ТБ/2 ТБ
Поддерживаемые контроллеры С дисками:

FAS2040, FAS2050,


FAS/V3070,


Серия FAS/V3100,


Серия FAS/V3200,


Серия FAS/V6000
С дисками:

FAS2040, FAS2050,

FAS/V3070,

серия FAS/V3100,

серия FAS/V3200,

серия FAS/V6000,

серия FAS/V6200



С дисками SSD:

FAS/V3160, FAS/V3170,

FAS/V3240, FAS/V3270,

FAS/V6040, FAS/V6080,

серия FAS/V6200
С дисками:

Серия FAS200,

Серия FAS2000,

Серия FAS/V3000,

Серия FAS/V3100,

Серия FAS/V3200,

Серия FAS/V6000,

Серия FAS/V6200
Требуется версия Data ONTAP Для FAS2040/2050:

7.3.4 или выше, 8.0.1 или выше



Для других систем:

7.3.3P2 или выше, 8.0P1 или выше
С дисками:

7.3.3P2 или более поздняя версия;

8.0P1 или более поздняя версия;



Для SSDs - 8.0.1 или более поздняя версия;

Для 3TB SATA - 8.0.2 or later

1TB, 2TB и 3TB
DS14mk4 FC

7.2.1 или выше, 8.0 или выше



DS14mk2 AT:

7.0.1 или выше, 8.0 или выше
Структура полки и пропуская способность ввода-вывода SAS с поддержкой 6 Гбит/с. SAS поддерживает 6 Гбит/с системами FAS2040/2050. Для соединений требуется плата адаптера главной шины PCIe SAS или свободный встроенный порт SAS SAS с поддержкой 3 Гбит/с. Для соединений требуется плата адаптера главной шины PCIe SAS или свободный встроенный порт SAS DS14mk4 FC

При поддержке 4 Гбит/с: диски 144 ГБ, 300 ГБ, 450 ГБ, 600 ГБ, 15000 об./мин; при поддержке 2 Гбит/с: диски 72 ГБ, 10000/15000 об./мин, 144 ГБ/300 ГБ 10000 RPM об./мин



DS14mk2 AT:

При поддержке 1,5 Гбит/с: диски SATA 320 ГБ
Модули ввода-вывода на полке Сдвоенные модули IOM6 Сдвоенные модули IOM3 DS14mk4 FC: ESH4,

DS14mk2 AT: AT-FCX
Блоки питания/охлаждающие вентиляторы Встроенные спаренные блоки питания/вентиляторы с возможностью горячего подключения Встроенные сдвоенные (SATA) или счетверенные (SAS) блоки питания/вентиляторы с поддержкой горячего подключения Встроенные спаренные (избыточные) блоки питания/вентиляторы с поддержкой горячего подключения
Напряжение сети питания перем. тока

(автомат. переключение диапазона, VRMS)
100–120 В или 200–240 В 100–120 В или 200–240 В 100–120 В или 200–240 В
Частота сети питания перем. тока 50–60 Гц 50–60 Гц 50–60 Гц
Источник питания постоянного тока от –40 В до –60 В
Вес при полной загрузке 22,2 кг 49,9 кг DS14mk4 FC: 35 кг

DS14mk2 AT: 30,8 кг
Габариты
  • Вес: 8,5 см
  • Ширина: 48,0 см
  • Глубина: 48,4 см
  • Высота: 17,8 см
  • Ширина: 48,3 см
  • Глубина: 61 см
  • Высота: 13,3 см
  • Ширина: 44,7 см
  • Глубина: 50,85 см
Пространство вокруг стойки
  • Доступ воздуха с передней стороны стойки: 15,3 см
  • Обслуживание с передней стороны стойки: 30,5 см
  • Доступ воздуха и обслуживание с задней стороны стойки: 55,9 см
  • Доступ воздуха с передней стороны стойки: 15,3 см
  • Обслуживание с передней стороны стойки: 30,5 см
  • Доступ воздуха и обслуживание с задней стороны стойки: 55,9 см
  • Доступ воздуха с передней стороны стойки: 15,3 см
  • Обслуживание с Aпередней стороны стойки: 30,5 см
  • Доступ воздуха и обслуживание с задней стороны стойки: 55,9 см
Рабочий уровень шума 6,2 бел, LwAd (2 PCM) 7,0 бел, LwAd (4 PCM) 58 дБ(А) при 23° C
Температура
  • Рабочий диапазон: 10° C - 40° C
  • Диапазон вне эксплуатации: –40° C до 70° C)
  1. Рабочий диапазон: 10° C - 40° C
  2. Диапазон вне эксплуатации: –40° C до 70° C)
  • Рабочий диапазон: 5° C - 40° C
  • Диапазон вне эксплуатации: –40° C до 60° C)
Относительная влажность
  • Рабочий диапазон: 20% - 80% без конденсации;
  • Диапазон вне эксплуатации: 10 - 95% без конденсации
  • Рабочий диапазон: 20% - 80% без конденсации;
  • Диапазон вне эксплуатации: 10 - 95% без конденсации
20% - 80% без конденсации
Высота над уровнем моря Рабочее состояние: 0 - 3045 м

Нерабочее состояние: –305 - 12192 м
Рабочее состояние: 0 - 3045 м

Нерабочее состояние: –305 - 12192 м
