Extreme Networks S-Series Standalone (SSA) - Высокоинтеллектуальный коммутатор для
Top of Rack или 1GE агрегации, с поддержкой CoreFlow2 начального уровня, имеющий идентичные коммутаторам S-Series функции. Коммутатор уровня доступа корпоративной сети для продвинутых сетевых приложений, таких как Purview.

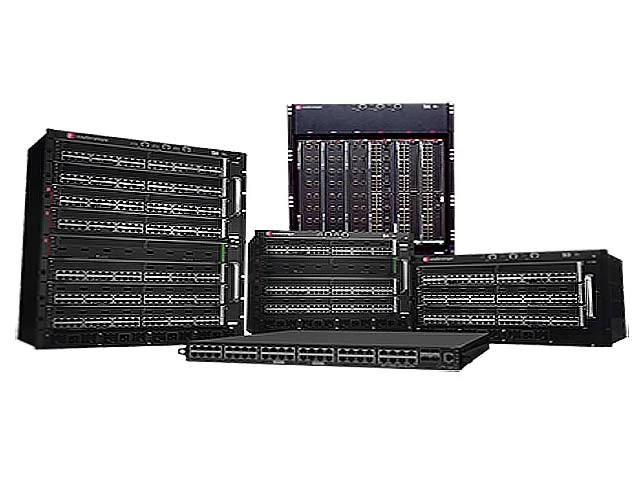

Обзор терабитных коммутаторов Extreme Networks S-series
Уникальная архитектура CoreFlow2 предоставляет десятки миллионов потоков, благодаря чему обеспечивается глубокая видимость и управляемость.
Построение адаптирующихся сетей начинается с семейства терабитных, готовых к развертыванию, модульных автономных коммутаторов, которые предоставляют высокопроизводительную масштабируемость вместе с детализированной видимостью и управлением пользователями, услугами и приложениями для соответствия требованиям современных бизнес-приложений. Благодаря оптимизации работы с ключевыми техническими решениями, включая голосовые и видео-приложения, решения по виртуализации, облачные вычисления, Extreme Networks S-series является единственным корпоративным решением, обладающим устойчивостью и гибкостью, достаточной для поддержки постоянно меняющихся современных кампусных сетей и корпоративных сред хранения данных.
Extreme Networks S-series доступно в следующих конфигурациях:
- 8-слотовое шасси с 576 портами Gigabit Ethernet или 128 портами 10 Gigabit Ethernet
- 6-слотовое шасси с 432 портами Gigabit Ethernet или 96 портами 10 Gigabit Ethernet
- 4-слотовое шасси с 288 портами Gigabit Ethernet или 64 портами 10 Gigabit Ethernet
- 3-слотовое шасси с 180 портами Gigabit Ethernet или 12 портами 10 Gigabit Ethernet
- 1-слотовое шасси с 72 портами Gigabit Ethernet или 16 портами 10 Gigabit Ethernet
- Автономная система серии S Standalone (SSA) с 48 портами Triple Speed Ethernet или 48 портами Gigabit Ethernet SFP и 4 портами 10 Gigabit Ethernet SFP+
Функциональные возможности коммутаторов S серии
Детальный контроль политик без снижения производительности и пользовательского опыта.
- Передовая в отрасли архитектура коммутации CoreFlow2 на основе потоков.
- Модульная конструкция на базе нескольких шасси обеспечивает гибкость конфигурации для обеспечения разумного соотношения «цена/производительность».
- Пропускная способность аппаратной части – выше 9,5 Тбит/с, коммутирующая способность – 2,56 Тбит/с, пропускная способность – 1920 млн. пакетов в секунду.
- Встроенная аппаратная поддержка 10/100/1000, 1GE, 10GE, 40GE, новейших протоколов (IPv6) и протоколов крупномасштабного развертывания (MPLS).
- Масштабируемость коммутаторов S-series – от 48 до 576 портов с вариантами подключений QSFP, 10GBase-T и SFP+.
- Передовая в отрасли гибкость портов благодаря поддержке PoE+.
Преимущества
Ориентация на бизнес
Обеспечение получения информации, услуг и приложений, необходимых для достижения бизнес-задач, каждым конечным пользователем с помощью возможностей обширной сетевой видимости и управления.
Архитектура CoreFlow2 позволяет интеллектуально управлять миллионами пользователей и приложений.
Модульная конструкция экологически чистой и эффективной системы питания коммутаторов S series позволяет снизить затраты на электроэнергию и охлаждение путем оптимального инкрементного потребления энергии.
Последовательный опыт конечного пользователя и сетевая защита, которые обеспечиваются благодаря эффективному размещению критических сетевых услуг и блокированию передачи подозрительных данных.
Эффективность работы
Универсальное решение с высокой плотностью и гибкими вариантами подключений.
Создание автоматизированных сетей в виртуализированных, облачных и конвергентных средах передачи голоса/видео/данных.
Функциональные возможности высокодоступного резервирования, включая возможность самовосстановления, позволяют обеспечить максимальную непрерывность работы критических приложений.
Автоматизация управления и встроенные возможности восстановления позволяют сократить эксплуатационные затраты и повысить период работоспособности.
Производительность устройств терабитного класса с полноценной видимостью и управлением передачи данных.
Безопасность
Снижение рисков и упрощение сетевого администрирования благодаря встроенным возможностям безопасности.
Защита передачи деловой информации от злонамеренных атак и обеспечение конфиденциальности, сохранности и доступности информации.
Расширение возможностей контроля доступа к сети и безопасности существующих граничных коммутаторов и беспроводных точек доступа, что позволяет справиться с трудностями, связанными с ориентированием ИТ-инфраструктуры на пользователя.
Поддержка и услуги
Передовая в отрасли степень удовлетворенности требований клиентов и высокая скорость разрешения проблем при первом вызове.
Характеристики Extreme Networks S-Series Standalone (SSA) switches
Performance and Port Density
SSA130 | SSA150 | SSA180 | S1 | S3 | S4 | S6 | S6 | |
|---|---|---|---|---|---|---|---|---|
| Chassis Slots | - | - | - | 1 | 3 | 4 | 6 | 8 |
| System Switching Capacity | 40Gbs | 120Gbs | 120Gbps | 320Gbps | 360Gbps | 1.28Tbps | 1.92Tbps | 2.56Tbps |
| System Switching Throughput | 30Mpps | 90Mpps | 90Mpps | 240Mpps | 360Mpps | 960Mpps | 1440Mpps | 1920Mpps |
| Total Backplane Capacity | - | - | - | 320Gbps | 525Gbps | 3Tbps | 7Tbps | 9.5Tbps |
| Maximum 10/100/1000 Base-TX Class 3 PoE or 1000Base-X SFP (MGBIC) ports per system | 48 | 48 | 48 (No PoE) | 72 | 216 | 288 | 432 | 576 |
| Maximum 10GBase-X SFP+ ports per system | 4 | 4 | 4 | 24 | 96 | 112 | 168 | 232 |
| Maximum 40GBase-X QSFP+ ports per system | - | - | - | 6 | - | 24 | 36 | 48 |
SSA Performance and Port Density
SSA130 | SSA150 | SSA150 | SSA180 | SSA180 | |
|---|---|---|---|---|---|
| Part Number | SSA-T4068-0252 | SSA-T1068-0652A | SSA-G1018-0652 | SSA-T8028-0652 | SSA-G8018-0652 |
| Port Type | RJ45 | RJ45 | SFP | RJ45 | SFP |
| Port Quantity | 48 | 48 | 48 | 48 | 48 |
| Port Speed | 10/100/1000Gbps | 10/100/1000Gbps | 1000Gbps | 10/100/1000Gbps | 1000Gbps |
| Uplink Type | SFP+ | SFP+ | SFP+ | SFP+ | SFP+ |
| Uplink Port Quantity | 4 | 4 | 4 | 4 | 4 |
| Uplink Speed | 10Gb | 10Gb | 10Gb | 10Gb | 10Gb |
| PoE Support | 802.3af, 802.3at | 802.3af, 802.3at | - | - | - |
| Switching Capacity | 40Gbs | 120Gbs | 120Gbs | 120Gbs | 120Gbs |
| Switching Throughput | 30Mpps | 90Mpps | 90Mpps | 90Mpps | 90Mpps |
| Airflow | Side to Side | Side to Side | Side to Side | Front to Back | Front to Back |
I/O Module Specification: S130 Class Modules
Part Number | ST4106-0248 | SG4101-0248 |
|---|---|---|
| Used in | S3/S4/S6/S8 Chassis | S3/S4/S6/S8 Chassis |
| Port Type | RJ45 | SFP |
| Port Quantity | 48 | 48 |
| Port Speed | 10/100/1000Gbps | 1000Gbps |
| PoE Support | 802.3af, 802.3at | - |
| Option Module Slots | 1, (Type1) | 1, (Type1) |
| Module I/O Throughput | 30Mpps | 30Mpps |
| I/O Switching Capacity | 40Gbps | 40Gbps |
I/O Module Specification: S140 Class Modules
Part Number | ST2206-0848 | SG2201-0848 | SK2008-0832 | SK2009-0824 |
|---|---|---|---|---|
| Used in | S3/S4/S6/S8 Chassis | S3/S4/S6/S8 Chassis | S3/S4/S6/S8 Chassis | S3/S4/S6/S8 Chassis |
| Port Type | RJ45 | SFP | SFP+ | 10GBase-T |
| Port Quantity | 48 | 48 | 32 | 24 |
| Port Speed | 10/100/1000Gbps | 1000Gbps | 10Gbps | 10Gbps |
| PoE Support | 802.3af, 802.3at | - | - | - |
| Option Module Slots | 2, (Type 2) | 2, (Type 2) | - | - |
| Module I/O Throughput | 120Mpps | 120Mpps | 120Mpps | 120Mpps |
| I/O Switching Capacity | 160Gbps | 160Gbps | 160Gbps | 160Gbps |
I/O Module Specification: S180 Class Modules
Part Number | SK8008-1224 | SK8009-1224 | SL8013-1206 |
|---|---|---|---|
| Used in | S4/S6/S8 Chassis | S4/S6/S8 Chassis | S4/S6/S8 Chassis |
| Port Type | SFP+ | 10GBase-T | QFSP+ |
| Port Quantity | 24 | 24 | 6 |
| Port Speed | 10Gbps | 10Gbps | 40Gbps |
| PoE Support | - | - | - |
| Option Module Slots | - | - | - |
| Module I/O Throughput | 240Mpps | 240Mpps | 240Mpps |
| I/O Switching Capacity | 320Gbps | 320Gbps | 320Gbps |
I/O Fabric Module Specification: S130 Class
Wiring Closet, Distribution Layer, Small Network Core | |
|---|---|
| Part Number | ST4106-0248-F6 |
| Used in | S1A/S4/S6/S8 Chassis |
| Port Type | RJ45 |
| Port Quantity | 48 |
| Port Speed | 802.3af, 802.3at |
| Option Module Slots | 1, (Type 2) |
| Module I/O Throughput | 45Mpps |
| I/O Switching Capacity | 60Gbps |
| Fabric Throughput (Each) | 240Mpps |
| Fabric Throughput (Load Sharing Pair) | 480Mpps |
I/O Fabric Module Specification: S180 Class
Part Number | ST8206-0848-F8 | SG8201-0848-F8 | SK8008-1224-F8 | SK8009-1224-F8 | SL8013-1206-F8 |
|---|---|---|---|---|---|
| Used in | S1A/S4/S6/S8 Chassis | S1A/S4/S6/S8 Chassis | S1A/S4/S6/S8 Chassis | S1A/S4/S6/S8 Chassis | S1A/S4/S6/S8 Chassis |
| Port Type | RJ45 | SFP | SFP+ | 10GBase-T | QSFP+ |
| Port Quantity | 48 | 48 | 24 | 24 | 6 |
| Port Speed | 10/100/1000Gbps | 1000Gbps | 10Gbps | 10Gbps | 40Gbps |
| PoE Support | 802.3af, 802.3at | - | - | - | - |
| Option Module Slots | 2, (Type 2) | 2, (Type 2) | |||
| Module I/O Throughput | 120Mpps | 120Mpps | 240Mpps | 240Mpps | 240Mpps |
| I/O Switching Capacity | 60Gbps | 160Gbps | 320Gbps | 320Gbps | 320Gbps |
| Fabric Throughput (Each) | 960Mpps | 960Mpps | 960Mpps | 960Mpps | 960Mpps |
| Fabric Throughput (Load Sharing Pair) | 1920Mpps | 1920Mpps | 1920Mpps | 1920Mpps | 1920Mpps |
Specifications
Physical Specifications | Dimensions (H x W x D) | Rack Units |
|---|---|---|
| S8-Chassis | 63.96 cm x 44.70 cm x 47.32 cm (25.19” x 17.60” x 18.63”) | 14.5U |
| S8-Chassis-POE4 | 72.87 cm x 44.70 cm x 47.32 cm (28.69” x 17.60” x 18.63”) | 16.5U |
| S8-Chassis-POE8 | 77.31 cm x 44.70 cm x 47.32 cm (30.44” x 17.60” x 18.63”) | 17.5U |
| S6-Chassis | 88.70 cm x 44.70 cm x 47.35 cm (34.92” x 17.59” x 18.64”) | 20U |
| S8-Chassis-POE4 | 97.50 cm x 44.70 cm x 47.35 cm (38.39” x 17.59” x 18.64”) | 22U |
| S4-Chassis | 40.00 cm x 44.70 cm x 47.32 cm (15.75” x 17.60” x 18.63”) | 9U |
| S4-Chassis-POE4 | 48.90 cm x 44.70 cm x 47.32 cm (19.25” x 17.60” x 18.63”) | 11U |
| S3-Chassis-A | 31.11 cm x 44.70 cm x 47.32 cm (12.25” x 17.60” x 18.63”) | 7U |
| S3-Chassis-POEA | 37.46 cm x 44.70 cm x 47.32 cm (14.75” x 17.60” x 18.63”) | 9U |
| S1-Chassis-A | 8.69 cm x 44.88 cm x 60.27 cm (3.42” x 17.67” x 23.73”) | 2U |
| SSA S130 and S150 (S-Series Standalone) | 4.44 cm x 44.70 cm x 59.43 cm (1.75” x 17.60” x 23.40”) | 1U |
| SSA S180 (S-Series Standalone) | 4.37 cm x 44.73 cm x 57.30 cm (1.72” x 17.61” x 22.55”) | 1U |
Power Supplies
Model number | Current Rating | Input Voltage | Input Frequency | Power Output (100-120v) | Power Output (208-240v) |
|---|---|---|---|---|---|
| S-AC-PS | 20A | 100-240 VAC | 50-60Hz | 1,200W | 1,600W |
| S-AC-PS-15A | 15A | 100-240 VAC | 50-60Hz | 930W | 1,600W |
| S-DC-PS | - | 48-60 V DC | - | 1,200W | 1,200W |
| SSA-FB-AC-PS-A (I/O Exhaust) | 15A | 100-240 VAC | 50-60Hz | 480W | 480W |
| SSA-FB-AC-PS-B (I/O Intake) | 15A | 100-240 VAC | 50-60Hz | 480W | 480W |
| SSA-AC-PS-625W | 15A | 100-240 VAC | 50-60Hz | 625W | 625W |
| SSA-AC-PS-1000W | 15A | 100-240 VAC | 50-60Hz | 1,000W | 1,200W |
POE (803.3af, 802.3at)
Model number | Current Rating | Input Voltage | Input Frequency | Power Output (100-120v) | Power Output (208-240v) |
|---|---|---|---|---|---|
| S-POE-PS | 20A | 100-240 VAC | 50-60Hz | 1,200W | 2,000W |
| 4 Bay POE Power | 4,800W (max) | 8,000W (max) | |||
| 8 Bay POE Power | 9,600W (max) | 16,000W (max) |
Environmental
| Operating Temperature | 5° C to 40° C (41° F to 104° F) |
| Storage Temperature | -30° C to 73° C (-22° F to 164° F) |
| Operating Relative Humidity | 5% to 95% (non-condensing) |
Agency Specifications
| Safety | UL 60950-1, FDA 21 CFR 1040.10 and 1040.11, CAN/CSA C22.2, No. 60950-1, EN 60950-1, EN 60825-1, EN 60825-2, IEC 60950-1, 2006/95/EC (Low Voltage Directive) |
| Electromagnetic Compatibility | FCC 47 CFR Part 15 (Class A), ICES-003 (Class A), EN 55022 (Class A), EN 55024, EN 61000-3-2, EN 61000-3-3, AS/NZ CISPR-22 (Class A). VCCI V-3. CNS 13438 (BSMI), 2004/108/EC (EMC Directive) |
| Environmental | 2002/95/EC (RoHS Directive), 2002/96/EC (WEEE Directive), Ministry of Information Order #39 (China RoHS) |
