Технология виртуального шасси Extreme SummitStack Virtual Chassis Technology. Технология SummitStack позволяет соединять множество физических коммутаторов в одно логическое устройство, а также позволяет управлять им, как единым элементом с одним IP-адресом.
SummitStack – технология виртуального шасси Extreme
Технология SummitStack позволяет соединять множество физических коммутаторов в одно логическое устройство, а также позволяет управлять им, как единым элементом с одним IP-адресом. Это уменьшает сложность и делает управление более простым, обеспечивая более гибкий путь для увеличения плотности, емкости и возможностей конфигураций портов, контролируя при этом первоначальные капитальные затраты.
Как работает Технология SummitStack?
Технология стекирования позволяет пользователям физически соединять до 8 отдельных коммутаторов серий Summit X250e, X440, X450a, X450e, X460, X480, X650, X670 или E4G-400 в одно логическое устройство.
Это логическое устройство снижает затраты на управление коммутаторов постоянной конфигурации, и ведет себя, как один целый коммутатор с одним IP-адресом с единой точкой аутентификации.
В ExtremeXOS, модульной операционной системе от Extreme Networks, стек контролируется главным коммутатором, который называется «Master».
На главном коммутаторе запущена полноценная версия ExtremeXOS, и он является ответственным за управление всеми программными таблицами всех коммутаторов в стеке. В одном стеке может быть только один главный коммутатор.
Все коммутаторы в одном стеке, включая главный коммутатор, называются узлами.
SummitStack можно рассматривать как технологию виртуального шасси Virtual Chassis. Каждый узел ведет себя, как будто он занимает слот в шасси и контролируется главным узлом.
Высоскоростные стекируемые узлы функционируют, как узлы соединительной платы шасси.
Стекирование предлагает пользователям гибкую возможность увеличить плотность коммутатора и емкость, обеспечивает возможностями настройки порта, и предварительно контролирует требования к затратам.
SummitStack позволяет подбирание и совместимость коммутаторов Summit в одном стеке для выбора требуемой конфигурации портов, от Ethernet до Fast Ethernet, Gigabit Ethernet, 10 Gigabit Ethernet и 40 Gigabit Ethernet, медных, Power over Ethernet (PoE или PoE-plus) и волоконно-оптических интерфейсов.

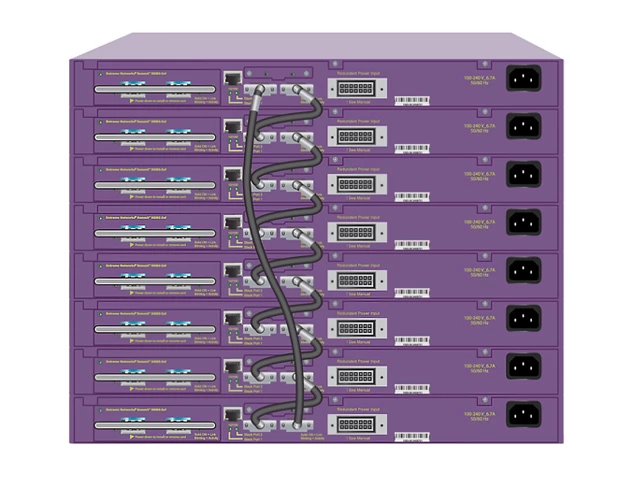

Топологии стек Summit.

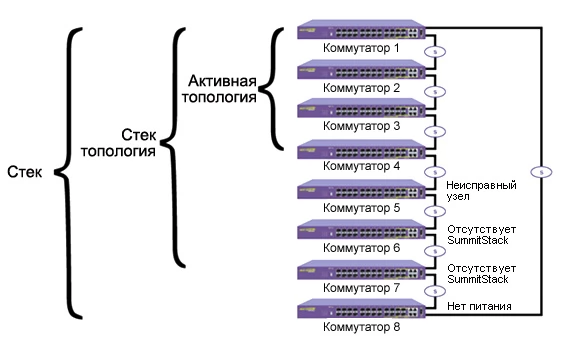

На рисунке ниже графически изображен стек, а также отмечены некоторые термины, описывающие состояния стека.
Стек – это набор всех узлов, которые соединены друг с другом в один стек.
Стек-топология – это набор смежных узлов, которые питаются и сообщаются друг с другом.
Коммутатор 8 на рисунке не является частью стек-топологии потому, что на него не подается питание.
Активная топология – это набор смежных активных узлов. Активный узел подключен к питанию, настроен на работу в SummitStack, и сообщается с другими активными узлами.
Коммутатор 5 на рисунке выдает отказ, и стекирование отсутствует на коммутаторах 6 и 7.
Коммутатор 8 не запитан, поэтому в активную топологию входят:
Коммутатор 1, Коммутатор 2, Коммутатор 3 и Коммутатор 4.
