Кластерные маршрутизаторы Huawei NetEngine5000E (NE5000E роутеры) представляет собой современное высокопроизводительное оборудование для базовых и магистральных сетей. Эти устройства поддерживают передовые технологии, характеризуются производительностью и масштабируемостью.

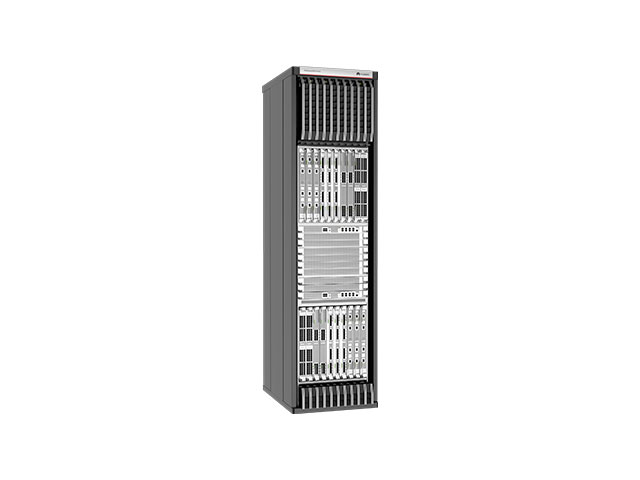

Кластерные маршрутизаторы Huawei NetEngine 5000E

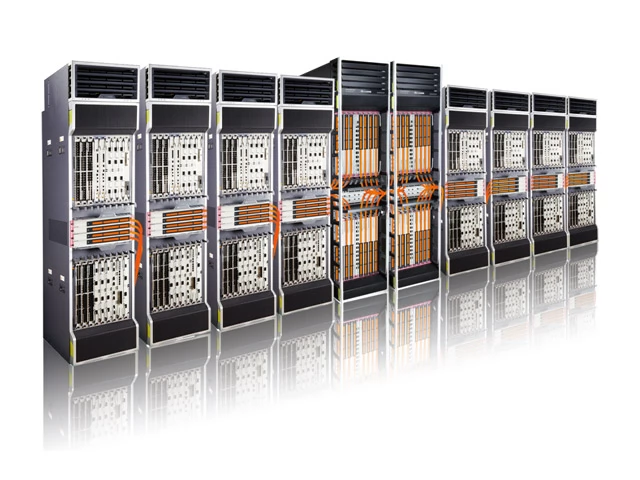

Huawei NetEngine 5000E представляет собой кластерный маршрутизатор, обеспечивающий лучший в отрасли потенциал, доступность операторского уровня и Green-дизайн, который полностью гарантирует надежность сети, гибкость обслуживания и экономически выгодную совокупную стоимость владения для поставщиков услуг. Предлагая инновационные и передовые решения, такие как кластерная система гибридного шасси, back-to-back кластерная система и др. NE5000E помогает построить сеть в соответствии со всеми требованиями и позволяет клиенту повысить прибыль, а также сохранить совокупную стоимость владения. NE5000E состоит из двух частей в аппаратных средствах: Cluster Central Chassis (CCC) и Cluster Line Chassis (CLC). CLC используется для перенаправления потока службы, а CCC используется для подключения CLC-х плоскости управления и плоскости данных в кластерной системе.
Огромный потенциал, устойчивое развитие
Кластерная система NetEngine 5000E поддерживает два режима работы кластера: мульти-шасси и одиночное шасси (back-to-back, 2+4, 2+8). Ориентированный на будущее дизайн гарантирует кластерной системе расширение до 16+64 мульти-шасси. Большой объем кластера может удовлетворить требования сверхбольших развертываний и пропускной способности для носителей. Huawei выпустила кластерную систему NE5000E 2 + 8 с линейной картой 40G в апреле 2008 года, и в настоящее время пропускная способность устройства может быть увеличена до 128T с линейной платой 1T. NE5000E может поддерживать линию плату до 2Т в режиме Singe шасси.
Доступность и надежность
- NetEngine 5000E предоставляет всесторонние средства защиты для гарантии надежности. Для защиты на уровне устройства маршрутизатор имеет пассивную объединительную панель со всеми основными частями устройства с возможностью горячей замены и горячего резервного копирования.
- Устройство также поддерживает безостановочную маршрутизацию (NSR), а также технологию In-Service Software Upgrade (ISSU) для плавного обновления программного обеспечения.
- Для обеспечения защиты на уровне сети, маршрутизатор поддерживает комплексные механизмы высокой доступности, такие как IP/LDP/TE FRR, BGP/ISIS Auto FRR, BGP/ISIS/OSPF/LDP/PIM GR, VRRP, BFD и Trunk, который будет эффективно обеспечивать работу сети с высокой степенью надежности.
- В результате система превышает 99,999% надежности операторского класса.
- Благодаря внедрению инновационной технологии In-service Hardware Expansion (ISHE) кластерному маршрутизатору от Huawei доступно плавное расширение.
- Это наиболее гибкое решение в отрасли и отвечает требованиям непрерывного расширения.
- Высокоскоростная оптическая Flexible-карта (OFC) кластера вместе с режимом работы чипсета может быть настроена в соответствии с имеющимися требованиям.
- Все эти функции являются неотъемлемой частью технологии In-service Hardware Expansion (ISHE), которая не только повысит доступность сети, но и защитит инвестиции клиентов на десятилетия вперед.
Высокая энергоэффективность
Маршрутизатор изначально был разработан в соответствии с Green-концепцией. Ядро чипсета с 32нм технологией снижает энергопотребление на 30%. Система рассеивания тепла воздуха значительно повышает эффективность и уменьшает энергопотребление на 50%. Компактная конструкция шасси уменьшает размер и вес устройства и не нуждается в аппаратной модификации. Кластерный маршрутизатор NE5000E, спроектированная для развертывания, действительно можно называть All-Green-системой.
Описание конфигурации Huawei NetEngine 5000E
Пропускная способность |
Неблокирующая коммутационная матрица, поддержка нескольких шасси Максимальная пропускная способность системы: 819 Тбит/с, 64 шасси (400G) |
Емкость портов | 15 Тбит/с, одно шасси (480G) |
Слоты/CLC | 16 слотов/одно шасси |
Типы интерфейсов | GE, 10 GE, 155M POS, 622M POS, 2.5G POS, 10G POS, 40G POS, 40 GE, 100 GE и т.д. |
Протоколы маршрутизации | Статическая маршрутизация IPv4, RIP, OSPF, IS-IS, BGP-4, PIM, MSDP и MBGP |
IPv6 |
Двойной стек IPv4 и IPv6; аппаратная переадресация на линейной скорости IPv6 статический маршрут IPv6, BGP4+, RIPng, OSPFv3 и IS-ISv6 обнаружение соседнего узла IPv6, обнаружение PMTU, TCP6, ping IPv6, Tracert IPv6, socket IPv6, клиент TFTP IPv6, маршрут согласно политике IPv6, IPv6 NetStream, и т.д. Туннель, настраиваемый вручную, автоматический туннель и туннель IPv6–IPv4 |
Высокая доступность |
Резервирование 1:1 для MPU, резервирование 3+1 для коммутационной матрицы, резервирование 8+8 для источника питания и резервирование 2+2 для вентиляторов Горячая замена в зависимости от состояния, непрерывная передача данных (Non-Stop Forwarding; NSF) и непрерывная маршрутизация (Non-Stop Routing; NSR) BFD для VRRP/BGP/OSPF/ISIS/TE LSP/LDP/LSP/TE и PIM IGP/BGP/Multicast Fast Convergence IP/LDP/BGP/TE Fast Re-Route (FRR), BGP/ISIS Auto FRR, ETH Trunk и IP Trunk Обновление ПО без остановки работы устройства (In-Service Software Upgrade; ISSU), автоматическая диагностика неисправностей и горячая замена кода Управление конфигурацией Двунаправленная совместимость |
