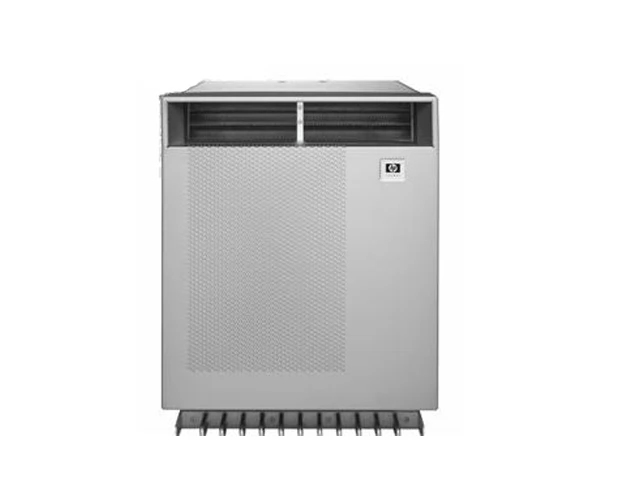

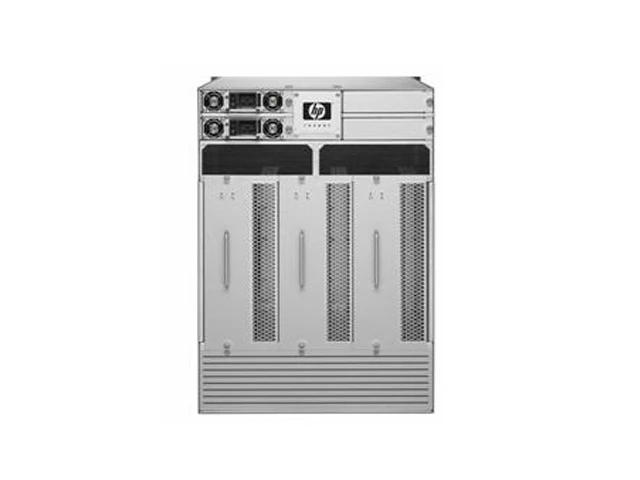

Характеристика

Описание

Порты Fibre Channel

До 384 портов, универсальных (E, F и FL); до 8 модулей Fibre Channel (16-, 32- или 48-портовых).

Управляющий процессор

Резервные (активные/запасные) модули управляющего процессора, поддерживающие замену во время работы.

Производительность

Скорость передачи - 1.063 Гбит/с (полнодуплексный режим); скорость передачи - 2.125 Гбит/с, (полнодуплексный режим); скорость передачи - 4.25 Гбит/с (полнодуплексный режим); скорость передачи - 8.5 Гбит/с (полнодуплексный режим); автоматическое распознавание скорости порта 2 Гбит/с, 4 Гбит/с и 8 Гбит/с; дополнительное программирование фиксированной скорости портов; синхронизация по скорости портов 2 Гбит/с, 4 Гбит/с и 8 Гбит/с.

Организация магистральной сети ISL

До восьми портов 8 Гбит/с на одну магистраль ISL; скорость - до 64 Гбит/с на одну магистраль ISL. 16-портовые блейд-серверы поддерживают до двух 8-портовых магистральных групп, 32-портовые блейд-серверы поддерживают до четырех 8-портовых магистральных групп, а 48-портовые блейд-серверы поддерживают до восьми 8-портовых магистральных групп. Создание магистральной сети ISL со скоростью 2 Гбит/с для совместимости с коммутаторами и контроллерами серии B.

Совокупная пропускная способность

6 Тбит/с

Пропускная способность центрального коммутатора

256 Гбит/с, полнодуплексная пропускная способность – на один порт блейд-сервера.

Пропускная способность местного коммутатора

128 Гбит/с – для портов FC8-16: 16 портов 8Гбит/с

256 Гбит/с – для портов FC8-32: 16 портов 8Гбит/с + 16 портов 8 Гбит/с

Задержка в матрице коммутации

Местные переключаемые порты – 700 нс, между блейд-серверами – 2.1 мкс.

Максимальный размер фрейма

Полезная нагрузка - 2112 байт

Количество буферов фрейма

2048 динамически размещаемых буферов на 16-портовую группу 16/32-портовых блейд-серверов и до 2048 на одну 24-портовую группу 48-портового блейд-сервера.

Классы обслуживания

Класс 2, класс 3, класс F (фреймы ISL)

Типы портов

FL_Port (поддерживаются везде, кроме 48-портовых блейд-серверов), F_Port, M_Port (порт зеркалирования) и E_Port; самообнаружение по типу коммутатора (U_Port); опциональное управление типом порта.

Типы трафика данных

Коммутируемые сети, поддерживающие одноадресную, многоадресную (255 групп) и широковещательную передачу сообщений.

USB

1 порт USB для загрузки микропрограммного обеспечения и для функции supportSave.

Типы носителей

Подключаемые в «горячем» режиме, стандартные компактные съемные носители (SFP) с адаптером типа LC; Лазерные порты: коротковолновый лазер (SWL) – до 500 метров (1640 футов), длинноволновый лазер (LWL) – до 10 км (6.2 мили), удлиненный длинноволновый лазер (ELWL) – до 100 км (62.1 мили); расстояние зависит от волоконно-оптического кабеля и скорости порта.

Сервисы

Сервер простых имен (SNS); уведомление о зарегистрированных изменениях состояния (RSCN) , сетевой протокол службы времени (NTP), услуги коммутируемого доступа для удаленных пользователей (RADIUS), расширенное зонирование и надежная фиксация транзакций (RCS); вэб-инструменты (WebTools); слежение сети; улучшение конструкции; организация магистральной сети ISL; динамический выбор маршрута (DPS); качество обслуживания (QoS); комплексный мониторинг производительности, контроллерный порт FICON.

Высокая доступность

Управляющий процессор

Резервные (активные/запасные) модули управляющего процессора; автоматическое аварийное восстановление; бесперебойные обновления программ; двойная флэш-память в каждом управляющем процессоре для хранения двух образов ПО.

Модули

Заменяемые в «горячем» режиме

Системная плата

Полностью пассивная

Подводимое питание

Два или четыре входа питания переменного тока

Питание шасси

Двойные модули питания (переменный/постоянный ток), N+2 резервированные.

Охлаждение

Три собранных вентиляторных модуля (для обычной работы требуется два)

Управление

Протоколы SSH v2, HTTP/HTTPS, SNMP v1/v3, Telnet; SNMP (FE MIB, FC Management MIB); WEB TOOLS; Fabric Watch; SMI-S, RADIUS.

Административный доступ

10/100/1000 Ethernet (RJ-45), доступ внутри полосы через Fibre Channel; последовательные порты (RJ-45) и один порт USB на один блейд-модуль управляющего процессора.

Диагностика

Самотестирование после включения питания (POST) и встроенная автономная/интерактивная диагностика.

Механические характеристики

Монтажные

Монтируемый в стандартную EIA-стойку 19 дюймов (48,26 см);

Возможен телекоммуникационный монтаж.

Количество портов в стойке

До 1152 портов в одной стойке 42U

Корпус

С тыльным продувом от панели к дверце

Ширина

17.22 дюйма (43.74 см)

Высота

24.11 дюйма (61.24 см) 14U

Глубина (без дверцы)

24.09 дюйма (61.19 см)

Глубина (с дверцей)

28.82 дюйма (73.20 см)

Вес

Полностью укомплектованный коммутатор с 384 портами

103.50 кг (228.20 фунта)

Шасси

39.55 кг (82.20 фунта)

16-портовый блейд-модуль 8Gbit FC

2.99 кг (6.60 фунта)

32-портовый блейд-модуль 8Gbit FC

3.27 кг (7.20 фунта)

48-портовый блейд-модуль 8Gbit FC

7.4 кг (7.40 фунта)

Блейд-модуль FR4-18i FCR/FCIP

3.40 кг (7.4 фунта)

Прикладной блейд-модуль FA4-18

3.40 кг (7.4 фунта)

Блейд-модуль FC10-6 10Gbit

3.10 кг (6.8 фунта)

Управляющий процессор

3.00 кг (6.6 фунта)

Центральный блейд-модуль

3.27 кг (7.2 фунта)

Источник питания

3.20 кг (5.4 фунта)

Вентилятор в сборе

4.0 кг (12.6 фунта)

Дверца шасси

2.01 кг (4.6 фунта)

Заглушка слота блейд-модуля

1.50 кг (3.2 фунта)

Лоток для системы организации проводов

0.45 кг (1.0 фунта)

Среда

Температура

Рабочая

от 32° до 104° F (от 0° до 40°C )

При хранении

от -25° до +70° C (от -13° до +158° F)

Влажность

Рабочая

5-85%, без конденсации при 104° F (40° C)

При хранении

0-93%

Высота установки

До 3000 м (9800 футов)

Ударная нагрузка

20 G в течение 6 мс (полусинусоидальный импульс)

Вибрация

Рабочая

0.5 G (двойная амплитуда), от 5 до 500, и от 500 до 5 Гц.

При хранении

2.0 G, от 5 до 500 Гц.

Тепловыделение

конфигурация с 32 портами:

550 Вт, 1,875 БТЕ/ч

конфигурация с 64 портами:

641 Вт, 2,190 БТЕ/ч

конфигурация с 128 портами:

814 Вт, 2,778 БТЕ/ч

конфигурация с 256 портами:

1,176 Вт, 4,013 БТЕ/ч

конфигурация с 384 портами:

1,515 Вт, 5,170 БТЕ/ч

Питание

Поддерживаемый диапазон мощностей

Номинальный

110-240 В (переменный ток), однофазное.

Пусковой ток

Максимальное амплитудное значение - 20 A.

Частотный диапазон на входе

47-63 Гц

Источники питания

В каждом контроллере есть два источника питания

Выходные напряжения (в каждом): 48 В при 20 А; 12 В при 4 А.

Максимальная выходная мощность: 2000 Вт.

Максимальный пусковой ток – 20 А (амплитудное значение).

Шнуры питания

Шнуры питания включены

ПРИМЕЧАНИЕ: Коммутатор контроллерного типа DC SAN Backbone Director Power Pack, работающий на полную нагрузку, поддерживает не более 1,530 ВА в нормальном режиме и 1,843 ВА в неисправном состоянии. Поэтому, главный ток равняется 6,3 А (7,6 А в неисправном состоянии) при линейном напряжении 240 В переменного питания; или 16,3 А (19,6 А – в неисправном состоянии) при питании от линейного напряжения переменного тока 100 В. Диапазон номинальных входных напряжений: 110-246 В (переменный ток).

Сертифицированная максимальная совместимость

Коммутатор SAN Switch 8

Коммутатор SAN Switch 16

Коммутатор SAN Switch 8-EL

Коммутатор SAN Switch 2/8V

Коммутатор 4/8 SAN Switch

Коммутатор SAN Switch 16-EL

Коммутатор SAN Switch 2/16V

Коммутатор SAN Switch 2/16N FF

Коммутатор 4/16 SAN Switch

Встроенный коммутатор Integrated /32

Коммутатор SAN Switch 2/32

Коммутатор 4/32 SAN Switch

Коммутатор 4/32B SAN Switch

Коммутатор 4/64 SAN Switch

Центральный коммутатор 4/64

Контроллер SAN Director 2/128

Контроллер SAN Director 4/256

Коммутатор SAN Switch 2/16

Коммутатор SAN Switch 1/16-EL

Коммутатор MSA SAN Switch 2/8

Коммутатор Brocade 4Gb SAN для блейд-системы HP класса p HP

Коммутатор Brocade 4Gb SAN Switch для блейд-системы HP класса с

Маршрутизатор 400 MP

MP Блейд-маршрутизатор серии B

Коммутационное ядро

неблокируемое

Задержка

< 2 мкс, без конфликтных ситуаций, маршрутизация без буферизации.

Аппаратные опции

16-, 32- и 48-портовая плата FC 8Gb, 6-портовая плата FC 10Gb, блейд-модуль iSCSI, MP-маршрутизаторные блейды; SFP носители.

Характеристика

Описание

Поддерживаемое ПО

Протокол Telnet, простой протокол управления сетью (SNMP), вэб-инструменты (WebTools), зонирование, слежение, улучшение конструкции, усовершенствованное управление производительностью, организация магистральной сети ISL, создание адаптивной сети, опциональный менеджер сети (Fabric Manager).
