HP MSM 700 серии - беспроводные контроллеры обеспечивают быстрый роуминг и предназначены для развертывания в сетях разного масштаба от 10 точек доступа (MSM-710) до 40 (MSM720) и 800 (кластер MSM760/765). Надежная беспроводная система безопасности поддерживает внутренние и внешние серверы аутентификации, авторизации и учета (AAA). Контроллеры имеют встроенный брандмауэр с учетом состояний и осуществляют сопоставление VLAN для каждого пользователя.
Сетевые контроллеры доступа HP MSM серии 700
Описание контроллеров HP MSM 700 серии
При работе совместно с точками доступа HP MSM, контроллеры серии HP MSM предоставляют высокопроизводительные сетевые решения.
Усовершенствованная архитектура масштабируется до стандарта 802.11n без необходимости в замене контроллера MSM.
Надежные профили учетных пользовательских записей на основе идентифицирующей информации и ролей, сообщества виртуальных служб (VSC) с независимо настраиваемым средствами QoS, аутентификацией, шифрованием, а также поддержка виртуальной локальной сети (VLAN), предоставляют интеллектуальные функциональные возможности для конечных устройств сети.
Благодаря масштабированию развертываний беспроводные контроллеры HP MSM обеспечивают возможность быстрого роуминга.
Благодаря поддержке внутренних и внешних серверов аутентификации, авторизации и учета (AAA), встроенному брандмауэру с отслеживанием состояния соединений, сопоставлению виртуальной локальной сети (VLAN) для каждого пользователя и аутентификации обеспечивается комплексная безопасность беспроводной связи.
Ограничение скорости: установка максимальной входящей скорости для беспроводных клиентов, и минимальной гарантированной скорости на очередь.
Диагностика: ассоциация записей в журнале событий клиента, аутентификация и события DHCP; инструмент перехвата пакетов для интерфейсов Ethernet и IEEE 802.11 (формат PCAP), матрица скорости передачи данных беспроводного клиента, лист состояния клиента; комплексная регистрация сеансов предоставляет подробную информацию для выявления и решения проблем.
Централизированный траффик: при использовании менеджера мобильного трафика (Mobility Traffic Manager) или при гостевом доступе QoS настройки для второго (Layer 2) и третьего (Layer 3) уровня сохраняются.
Брандмауэр с отслеживанием состояния соединений: применяет политики сетевой защиты для контроля трафика и фильтрации доступа к сетевым службам; выводит информацию о сеансе для каждого соединения, позволяя брандмауэру контролировать количество пакетов, основываясь на текущих сеансах.
NAT / PAT : возможность выбора динамического преобразования отдельных адресов (PAT) или статического преобразования сетевых адресов (NAT) позволяет сохранить пул IP-адресов сети или скрыть частные адреса сетевых ресурсов, таких как вэб-серверы, доступные для пользователей гостевой или публичной беспроводной локальной сети.
Авторизированный сетевой доступ: выполняет аутентификацию пользователей с помощью внутреннего или внешнего сервера RADIUS или активных директорий Microsoft Active Directory перед предоставлением полноценного сетевого доступа.
Автоматизированные рабочие процессы. Первоначальные настройки контроллера определяют основные рабочие параметры контроллера, включая сетевые соединения, настройки безопасности и системное время.
Беспроводная сеть для сотрудников: позволяет установить и настроить новую беспроводную сеть для сотрудников, включая настройку сети и безопасности.
Беспроводная сеть для гостей: предоставляет беспроводной доступ для гостевых пользователей, включая сетевые настройки и настройки безопасности гостевого доступа.
Удаленная настройка и управление: выполняются с помощью вэб-браузера, командной строки (порт консоли или SSH), протокола SOAP или SNMP.
Контроль интерфейса управления : позволяет включить или отключить интерфейсы в зависимости от параметров безопасности.
Управление виртуальной локальной сетью ( VLAN ): разделяет трафик на исходящий или входящий в интерфейсы управления, включая интерфейс командной строки, вэб-браузер и простой протокол сетевого управления (SNMP).
Поддержка учета RADIUS : разбивает поддержку сервера учета RADIUS по SSID; предоставляет подробную информацию о сеансах, использовании и о счете для каждого клиента.
10 GbE соединения для коммутатора (только контроллер HP MSM 765 zl Premium Mobility): два высокоскоростных внутренних соединения 10 GbE позволяют вам быть уверенными в том, что сетевые соединения между приложениями и объединительной платой коммутатора не ограничивают производительность приложений.
Пересылка беспроводного клиентского трафика IPv 6: поддерживается в мобильных устройствах второго (Layer 2) и третьего (Layer 3) уровня и для непосредственного ограничения клиентского трафика в точке доступа.
Протокол управления агрегированием каналов IEEE 802.3ad (LACP) и функция группирования портов HP (доступна только для контроллера MSM720): поддержка до шести объединенных через протокол LACP портов; поддержка настраиваемых вручную магистральных соединений между коммутатором HP и контроллером.
Высокопроизводительная процессорная система.
HP MSM 720: двухядерный процессор Freescale P1020 с тактовой частотой 800 МГц, кэш-памятью 256 Кбайт, поддерживающий от 10 до 40 точек доступа. MSM760: процессор Intel Core 2 Duo E6400 с тактовой частотой 2.13 ГГц, кэш-памятью 2 Мб, разработанный для больших сред.
MSM 765 zl : процессор Intel Core 2 Duo T7500 с тактовой частотой 2.2 ГГц, кэш-памятью 4 Мб в слоте одного коммутатора, предназначенный для работы в более крупных средах шасси.
Подсистемы памяти: 4/2/1 Гб памяти (HP MSM 765 (DDR2)zl / HP MSM 760 (DDR2) / HP MSM 720 (DDR3) обеспечивают повышенную производительность приложений.
Дисковод ( MSM 76 x ): жесткий диск SATA II объемом 250 Гб (7200 об/мин) обеспечивает быструю скорость считывания/записи, и обеспечивает повышенную производительность приложений.
Решения с расширенными возможностями для бизнеса: контроллеры серии MSM700 предоставляют услуги для широкого ряда рынков с вертикальной структурой: фармацевтический и гостиничный бизнес, сфера образования, транспорт, а также компании-поставщики услуг.
Мощные возможности безопасности: надежные профили учетных пользовательских записей на основе идентифицирующей информации и ролей используют внутренние и внешние сервисы AAA.
Решения, подходящие для большинства важнейших приложений виртуальной локальной сети (WLAN): решения HP MSM предоставляют обширную поддержку приложений, включая гостевой доступ, геолокационные услуги, передача голоса по беспроводной сети (VoWi-Fi), предоставление «горячих» точек доступа, наблюдение и безопасность точек продажи.
Емкость, масштабируемая от сред малых офисов до крупных кампусных сред: эффективное развертывание беспроводных локальных сетей (WLAN)
- с контроллером HP MSM 710, который поддерживает до 10 точек доступа;
- с контроллером HP MSM 720 – от 10 до 40 точек доступа;
- и контроллерами HP MSM 760 и HP MSM 765 zl - от 40 до 200 точек доступа.
Функции масштабируемости контроллера HP MSM беспроводной сети.
Виртуальный контроллер позволяет вам настроить группу из 800 точек доступа с 5 контроллерами HP MSM 76 x или 40 точек доступа с двумя контроллерами HP MSM 720, которые управляются из единого IP-адреса.
Резервирование N+1: агрегация обеспечивает резервирование N+1. Незаметное для пользователя преодоление отказов: точки доступа могут восстанавливаться после сбоев без необходимости в перезапуске, что позволяет поддерживать работу служб беспроводной сети для беспроводных клиентов, если клиентский трафик связан мостом в точке доступа. 64 профиля виртуального сервисного сообщества (VSC): можно задать до 64 профилей.

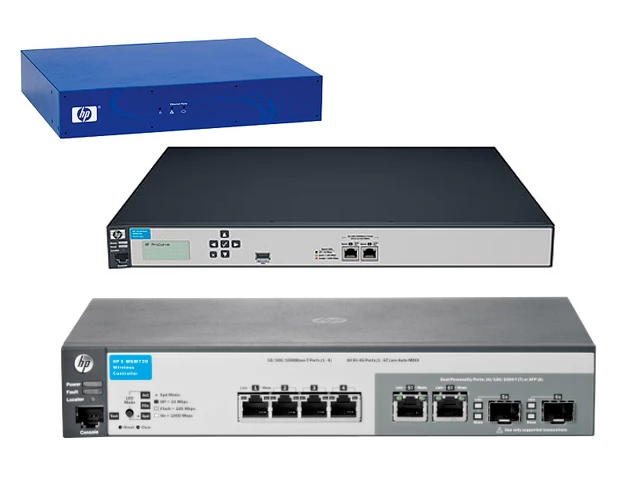

Модели контроллеров беспроводного доступа серии HP MSM 700: MSM 710, MSM 720, MSM 760
Модель (серия) | HP MSM 710 | HP MSM 720 | HP MSM 760 |
Кол-во и тип интерфейсов | 2 RJ-45 autosensing 10/100/1000 ports (IEEE 802 3 Type 10BASE-T, IEEE 802 3u Type 100BASE-TX, IEEE 802 3ab Type 1000BASE-T); Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only; 1 RS-232C DB-9 console port | 4 RJ-45 autosensing 10/100/1000 ports (IEEE 802 3 Type 10BASE-T, IEEE 802 3u Type 100BASE-TX, IEEE 802 3ab Type 1000BASE-T); Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only; 2 RJ-45 dual-personality 10/100/1000 ports (IEEE 802 3 Type 10BASE-T, IEEE 802 3u Type 100BASE-TX, IEEE 802 3ab Type 1000BASE-T); 1 RJ-45 serial console port | 2 RJ-45 autosensing 10/100/1000 ports (IEEE 802 3 Type 10BASE-T, IEEE 802 3u Type 100BASE-TX, IEEE 802 3ab Type 1000BASE-T); Duplex: 10BASE-T/100BASE-TX: half or full; 1000BASE-T: full only 1 RJ-45 serial console port |
Функционал | QoS, firewall, NAT/PAT, WEB, CLI, SOAP, SNMP management, band steering, LLDP, sFlow, guest access, location-based service, VoWiFi, Virtual controller, N+1 redundancy, 64VSC профилей, access control, 50 ms roaming, security, policy management | QoS, firewall, NAT/PAT, WEB, CLI, SOAP, SNMP management, band steering, LLDP, sFlow, guest access, location-based service, VoWiFi, Virtual controller, N+1 redundancy, 64VSC профилей, access control, 50 ms roaming, security, policy management | QoS, firewall, NAT/PAT, WEB, CLI, SOAP, SNMP management, band steering, LLDP, sFlow, guest access, location-based service, VoWiFi, Virtual controller, N+1 redundancy, 64VSC профилей, access control, 50 ms roaming, security, policy management |
Число управляемых точек доступа | До 10 | До 40 | До 200 |
Форм-фактор, U | 1 | 1 | 1 |
Особенности | Легкость в установке и настройке с помощью шаблонов, улучшенная архитектура для гибкого сетевого проектирования, поддержка точек и устройств доступа стандартов IEEE 802 11a/b/g/n, современная безопасность сетей WLAN, различные варианты исполнения | Легкость в установке и настройке с помощью шаблонов, улучшенная архитектура для гибкого сетевого проектирования, поддержка точек и устройств доступа стандартов IEEE 802 11a/b/g/n, современная безопасность сетей WLAN, различные варианты исполнения | Легкость в установке и настройке с помощью шаблонов, улучшенная архитектура для гибкого сетевого проектирования, поддержка точек и устройств доступа стандартов IEEE 802 11a/b/g/n, современная безопасность сетей WLAN, различные варианты исполнения |
