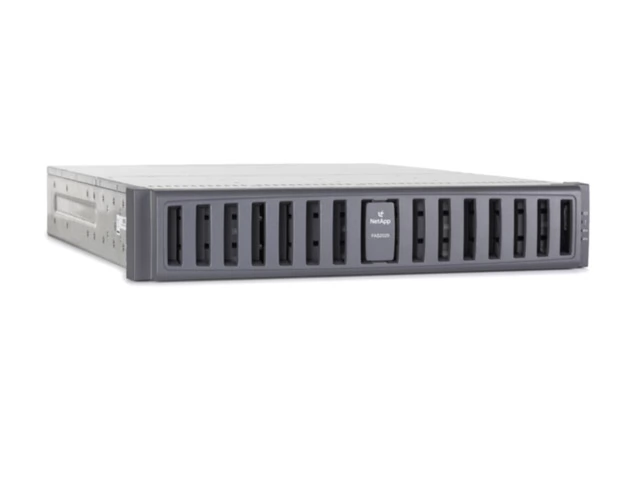

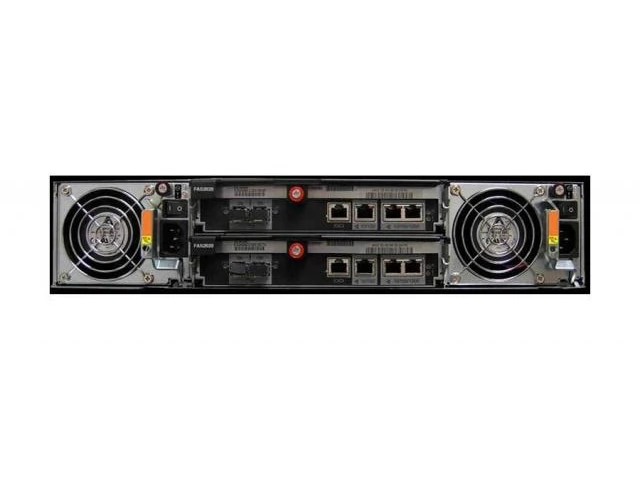

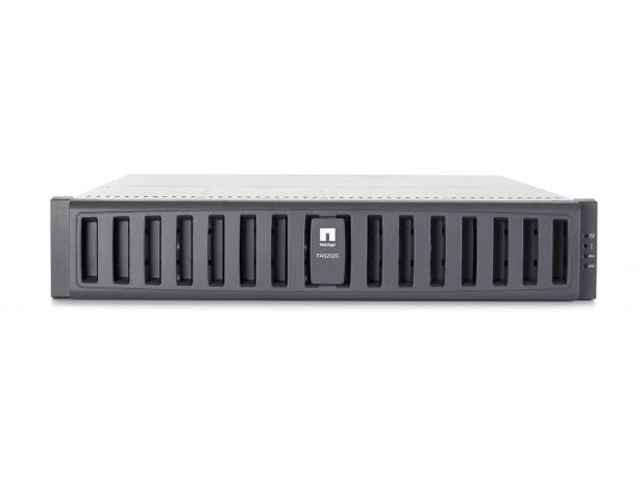

Система хранения данных NetApp FAS2040
Система NetApp FAS2040 имеет максимальную емкость 136 ТБ для конфигурации «активный-активный» и с конфигурации с одним контроллером. Внутренних дисков у системы максимально 12, а внешних дисков 124.
Конфигурация «активный-активный» обеспечена четырьмя встроенными портами назначения или инициации (FC) с автонастройкой скорости, 8 встроенными портами GbE и двумя встроенными портами SAS. Конфигурация с одним контроллером имеет два встроенных порта FC и 4 встроенных порта GbE. Операционная система для NetApp FAS2040 – это NetApp Data ONTAP. Также система хранения данных NetApp FAS2040 поддерживает Windows 2000, Windows Server 2003, Windows XP, Sun Solaris, Linux, VMware ESX, AIX, HP-UX, Mac OS. Стандартно система хранения NetApp FAS2040 поддерживает функцию Snapshot, «тонкое» выделение, System Manager и др.
Благодаря этим функциям система NetApp FAS2040 отлично подходит для компаний среднего звена, удаленных офисов и филиалов. Единая архитектура систем хранения при доступных пакетах дополнительного программного обеспечения позволяют обеспечить емкость систем хранения и расширить функциональные возможности. Простая и доступная система хранения данных NetApp FAS2040 позволяет обрести контроль над увеличивающимися объемами данных и сократить расходы, при этом освободив от чрезмерной загруженности персонал предприятия. Современная система хранения NetApp FAS2040 может обеспечить рост производительности до пятидесяти процентов.
А предложенный новый диспетчер систем хранения на основе Windows позволяет сократить время технической настройки до одного часа.
Система NetApp FAS2040 при использовании новейших технологий увеличит эффективность работы и снизит затраты.
Технические характеристики сетевой системы хранения данных NetApp FAS2040
| Поддержка протоколов SAN | Протокол Fibre Channel для SCSI (4/2/1 Гбит/с); FAS и DAS; IP SAN (iSCSI) |
| Поддержка сетевых протоколов | NFS V2/V3/V4 поверх UDP или TCP, PCNFSD V1/V2 для проверки подлинности NFS (PC), Microsoft® CIFS, HTTP 1.0, виртуальные хосты HTTP 1.1 |
| Число логических устройств (LUN) | До 1 024 |
| Тома FlexVol® |
|
| Копии Snapshot™ |
|
| Поддерживаемое число хостов |
|
| Поддерживаемые конфигурации |
|
| Надежность | Контроллеры, вентиляторы и источники питания с резервированием и возможностью горячей замены |
| Менеджмент | Встроенная полнодуплексная консоль 10/100 Base-T Ethernet, диагностические светодиодные индикаторы, Maintenance Center, SNMP, telnet, SSH, HTTP, SSL, сценарии хостов, рассылка оповещений по электронной почте |
| Безопасность | Защита от вирусов, SecureAdmin, IPSec, проверка подлинности CHAP, контроль доступа на базе ролей (RBAC) |
|
Максимальные размеры групп RAID и объеди- ненных томов |
FAS2050 | FAS2040 | FAS2020 2 | |||
| FC или SAS | SATA | FC или SAS | SATA | FC или SAS 5 | SATA | |
|
RAID 6 (RAID-DP) |
28 (26 дисков с дан- ными + 2 диска четности) |
16 (14 дисков с дан- ными + 2 диска четности) |
16 (14 дисков с дан- ными + 2 диска четности) |
16 (14 дисков с дан- ными + 2 диска четности) |
16 (14 дисков с дан- ными + 2 диска четности) |
16 (14 дисков с дан- ными + 2 диска четности) |
| RAID 4 |
14 (13 дисков с дан- ными + 1 диск четности) |
SATA: 7 (6 дисков с дан- ными + 1 диск четности) |
8 (7 дисков с дан- ными + 1 диск четности) |
SATA: 7 (6 дисков с дан- ными + 1 диск четности) |
8 (7 дисков с дан- ными + 1 диск четности) |
SATA: 7 (6 дисков с дан- ными + 1 диск четности) |
|
Варианты конфигурации SyncMirror® (RAID 1 с высокой отказоустой- чивостью): (1) RAID-DP + RAID 1 (2) RAID 4 + RAID 1 |
Расши- рение FC |
Да |
Расши- рение FC |
Да |
Расши- рение FC |
Да |
|
Том/ объеди- ненный том |
16 ТБ | 16 ТБ | 16 ТБ | 16 ТБ | 8 ТБ | 8 ТБ |
| Масштабируемость | FAS2050 | FAS2040 | FAS2020 | |||
| Конфигурация "активный-активный" | Конфигурация с одним | Конфигурация "активный-активный" | Конфигурация с одним | Конфигурация "активный-активный" | Конфигурация с одним | |
| Макс. номинальная емкость | 104 ТБ | 104 ТБ | 136 ТБ | 136 ТБ | 68 ТБ | 68 ТБ |
| Макс. число внутренних дисков | 20 | 20 | 12 | 12 | 12 | 12 |
| Макс. число внешних дисков | 84 | 84 | 124 | 124 | 56 | 56 |
| Макс. общее число дисков (внутренних и внешних) | 104 | 104 | 136 | 136 | 68 | 68 |
| Макс. число дисков на внутреннюю петлю FC | 84 | 84 | 84 | 84 | 56 | 56 |
| Память ECC | 4 ГБ | 2 ГБ | 8 ГБ | 4 ГБ | 2 ГБ | 1 ГБ |
|
Встроенные средства ввода- вывода |
FA2050 | FAS2040 | FAS2020 | |||
|
Конфигурация "активный-активный" |
Конфигурация с одним контрол- лером |
Конфигурация "активный-активный" |
Конфигурация с одним контрол- лером |
Конфигурация "активный-активный" |
Конфигурация с одним контрол- лером |
|
| Встроенные порты FC (порты назначения или инициатора) |
4 порта со ско- ростью 1, 2 или 4 Гбит/с (с автона- стройкой) |
2 порта со ско- ростью 1, 2 или 4 Гбит/с (с автона- стройкой) |
4 порта со ско- ростью 1, 2 или 4 Гбит/с (с автона- стройкой) |
2 порта со ско- ростью 1, 2 или 4 Гбит/с (с автона- стройкой) |
4 порта со ско- ростью 1, 2 или 4 Гбит/с (с автона- стройкой) |
2 порта со ско- ростью 1, 2 или 4 Гбит/с (с автона- стройкой) |
|
Встро- енные порты GbE |
4 | 2 | 8 | 4 | 4 | 2 |
|
Модуль- ные слоты ввода-вывода |
2 | 1 | - | - | - | - |
|
Встро- енные порты SAS |
- | - | 2 | 1 | - | - |
|
Поддержка плат ввода- вывода |
FA2050 | FAS2040 | FAS2020 | |||
|
Конфигурация "активный-активный" |
Конфигурация с одним контроллером |
Конфигурация "активный-активный" |
Конфигурация с одним контроллером |
Конфигурация "активный-активный" |
Конфигурация с одним контроллером |
|
| Двухпортовый дисковый адаптер FC 4 Гбит/с (макс.) | 2 | 1 | - | - | - | - |
| Двухпортовый ленточный адаптер FC 4 Гбит/с (макс.) | 2 | 1 | - | - | - | - |
| Двухпортовые адаптеры FCoE (макс.) | 2 | 1 | - | - | - | - |
| Двухпортовая плата GbE (медные или оптические порты) (макс.) | 2 | 1 | - | - | - | - |
|
Четырехпортовый дисковый/ ленточный адаптер FC 4 Гбит/с (макс.) |
2 | 1 | - | - | - | - |
| Двухпортовый ленточный адаптер Ultra320 SCSI (макс.) | 2 | 1 | - | - | - | - |
| Двухпортовый адаптер iSCSI 1 Гбит/с (медные или оптические порты) (макс.) | 2 | 1 | - | - | - | - |
| 2-портовые дисковые адаптеры FC 8 Гбит/с (макс.) | 2 | 1 | - | - | - | - |
| Технические характеристики хранилища | |
| Поддерживаемые дисковые полки (Fibre Channel, SATA, SAS) |
DS14mk4 FC, DS14mk2 FC, DS14mk2AT Каждая полка имеет 14 низкопрофильных слотов для дисков FC и SATA DS4243 По 24 слота для дисков FC и SATA |
| Поддержка дисков |
Диски, поддерживаемые в новых конфигурациях
Диски, поддерживаемые в старых конфигурациях (модернизация контроллера)
|
| Поддержка дисковых полок |
Поддержка полок в новых конфигурациях
Полки, поддерживаемые в старых конфигурациях (модернизация контроллера)
|
| Интерфейсы внутреннего дискового хранилища | Serial Attached SCSI (SAS) |
| Интерфейсы дисковых полок | Арбитражная петля FC (FC-AL) |
|
Блоки питания/ охлаждающие вентиляторы |
Встроенные спаренные (избыточные) блоки питания / вентиляторы с поддержкой горячего подключения (220 В/110 В) |
|
Напряжение/ макс. ток |
100-120 В перем. тока/3,95 A; 200-240 В перем. тока/1,9 A |
|
Тепловы- деление |
1 167 БТЕ/ч (полностью загруженная полка) |
| Рабочий уровень шума | Звуковое давление 58 дБА (LpA) при нормальных условиях эксплуатации (23°C, на уровне моря) |
|
Размеры (В / Ш / Г) |
13,3 см (3 единицы EIA) x 44,7 см (соответствует стойке IEC 19") x 50,85 см |
| Масса | 35 кг (при полной загрузке) |
