Сетевая система хранения данных NetApp FAS3210 имеет максимальную емкость 720 Тб, при этом максимальное число дисков достигает 240.Система хранения данных обладает памятью в 8Гб и максимальная возможность Flash Cache 512 ГБ.

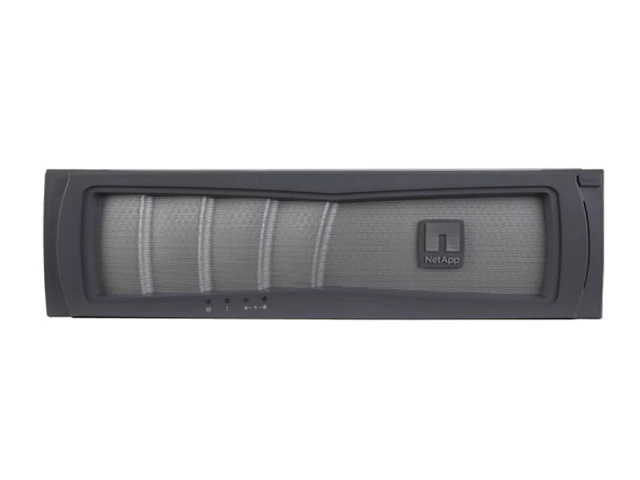

Система хранения данных NetApp FAS3210
Система хранения NetApp FAS3210 имеет максимальную емкость 720 Тб, при этом максимальное число дисков достигает 240. Контроллерные конфигурации системы хранения данных – одинарный корпус НА, два контроллера - одно шасси 3U. Система хранения данных обладает памятью в 8Гб и максимальная возможность Flash Cache 512 ГБ. Притом, что система NetApp FAS3210 имеет 4 слота расширения PCle, она применяется для хранения данных среднего уровня – успешно и с выгодной экономией затрат.
Система NetApp FAS3210 поддерживает конфигурации высокой готовности, контроллер «активный-активный» - с функцией переключения в случае аварии и конфигурации системы хранения НА с несколькими путями передачи данных. Нужно отметить, что контроллер «активный-активный» СХД NetApp FAS3210 имеет поддержку кластеризации территориально распределенной – некоммутируемой (MetroCluster на базе FAS). Также система поддерживает конфигурацию устройства оптимизации хранения SA320.
Высокую готовность системы обеспечивает ACP - автономная архитектура управления. NetApp FAS3210 имеет интерфейс управления Data ONAP и сервисный процессор на базе Ethernet. Также система имеет и резервные контроллеры, которые могут заменяться, источники питания, оптические приборы и вентиляторы – все это обеспечивает функции высокой готовности.
Система хранения NetApp FAS3210 поддерживает протоколы сетевого хранения данных FCoE, FC, NFS, IP SAN (iSCSI), CIFS, HTTP и FTP.
Система полностью соответствует требованиям ЕвроСоюза об ограничении использования вредных веществ и материалов.
Система работает со следующими операционными системами Windows: 2000, 2003 (Server), 2008 (Server), XP; LinuxR; Sun Solaris; HP-UX, MacR OS, ESX, AIX, VMwareR.
Технические характеристики сетевой системы хранения данных NetApp FAS3210
FAS3270 | FAS3240 | FAS3210 | |
Максимальная емкость системы |
2,880 ТБ | 1,800 TБ | 720 TБ |
Максимальное число дисков |
960 | 600 | 240 |
Контроллерные конфигурации | Одинарный корпус HA; 2 контроллера на одном шасси 3U | Одинарный корпус HA; 2 контроллера на одном шасси 3U | Одинарный корпус HA; 2 контроллера на одном шасси 3U |
Память | 32 ГБ | 16 ГБ | 8 ГБ |
Максимальный объем Flash Cache | 2 ТБ | 1 ТБ | 512 ГБ |
Слоты расширения PCIe | 4 | 4 | 4 |
Встроенный I/O: 4 Гбит FC | 4 | 4 | 4 |
Встроенный I/O: 6 Гбит SAS | 4 | 4 | 4 |
Встроенный I/O: Gigabit Ethernet | 4 | 4 | 4 |
Поддерживаемые протоколы сетевого хранения данных | FC; FCoE; IP SAN (iSCSI); NFS; CIFS; HTTP; FTP | ||
Версия ОС | Data ONTAP® 7 и 8 | ||
Функции высокой готовности |
Автономная архитектура управления (ACP); Сервисный процессор на основе Ethernet и интерфейс управления Data ONTAP; резервные контроллеры с возможностью горячей замены, вентиляторы, источники питания, оптические приборы |
||
Поддерживаемые конфигурации |
Контроллерные конфигурации высокой готовности Контроллер в конфигурации "активный-активный" с поддержкой аварийного переключения и конфигурации СХД HA с альтернативными путями передачи данных Контроллер в конфигурации "активный-активный" с поддержкой территориально распределенной (некоммутируемой) кластеризации MetroCluster&™на базе FAS V-Series Устройство оптимизации хранения SA320 |
||
Поддерживаемые функции |
|
|
|
Поддерживаемые дисковые полки |
DS2246 (2U; 24 отсека для 2,5-дюймовых дисков SAS SFF 10 000 об./мин. 450 ГБ/600 ГБ) DS4243 (4U; 24 отсека для 3,5” дисков SATA 7200 об./мин. 1 TБ/2 TБ/3 TБ; для 3,5" дисков SAS 15000 об./мин., 450 ГБ/600 ГБ; для 3,5” дисков SSD 100 ГБ) (Примечание: для 3 TБ дисков требуется Data ONTAP 8; в данный момент FAS3210 не поддерживает SSD) DS14mk2 и DS14mk4 (3U; 14 отсеков для 3,5-дюймовых дисков FC 450 ГБ/600 ГБ, для 3,5-дюймовых дисков SATA 1 ТБ/2 ТБ) |
||
Максимальные группы RAID |
|
||
Поддерживаемые операционные системы |
|
||
Максимальное число номеров логических устройств на контроллер | 4096 | ||
Число поддерживаемых хостов SAN |
До 3072 вентиляторов в хостах на одну сконфигурированную пару HA-устройств До 48 серверов прямого подключения на оодну сконфигурированную пару HA-устройств |
||
Тома FlexVol® | До 500 томов на один контроллер | ||
Копии Snapshot | До 127000 | ||
Макс. размер тома/объединенного тома | 70 ТБ | 50 ТБ | 50 ТБ |
FC (8 Гбит/4 Гбит) (макс.) | 8/20 | 8/20 | 8/20 |
Порты 10 Gigabit Ethernet/FCoE (макс.) | 8 | 8 | 8 |
Gigabit Ethernet (макс.) | 20 | 20 | 20 |
6 Гбит SAS (макс.) | 20 | 20 | 20 |
FC инициатор (макс.) | 20 | 20 | 20 |
Максимальное число адаптеров | |||
Двойной 10 Gigabit Ethernet (оптический или медный) | 4 | 4 | 4 |
Четверной Gigabit Ethernet (медный) | 4 | 4 | 4 |
Двойной унифицированный целевой адаптер 10 Gigabit Ethernet FCoE SAN (оптический или медный) | 4 | 4 | 4 |
Целевое устройство FC 8 Гбит (оптический) | 4 | 4 | 4 |
Двойной 8 Гбит VI для SnapMirror over Fibre Channel (SMoFC) | 2 | 2 | 2 |
Модуль повышения производительности Flash Cache (1 ТБ) | 2 | — | — |
Flash Cache модуль повышения производительности (512 ГБ) | 4 | 2 | — |
Flash Cache модуль повышения производительности (256 ГБ) | — | 4 | 2 |
Четверной 6 Гбит SAS, HBA | 4 | 4 | 4 |
Четверной 4 Гбит FC/ленточный, HBA | 4 | 4 | 4 |
Двойной SCSI ленточный, HBA | 4 | 4 | 4 |
Условия эксплуатации и хранения
Тепловыделение |
1884 БТЕ (средн.) 2485 БТЕ (наиболее неблагопри- ятный вариант) |
1393 БТЕ (средн.) 1867 БТЕ (наиболее неблагопри- ятный вариант) |
1591 БТЕ (средн.) 2168 БТЕ (наиболее неблагопри- ятный вариант) |
1256 БТЕ (средн.) 1707 БТЕ (наиболее неблагопри- ятный вариант) |
1577 БТЕ (средн.) 2137 БТЕ (наиболее неблагопри- ятный вариант) |
Масса | 148 фунтов | 80 фунтов | 148 фунтов | 80 фунтов | 80 фунтов |
Высота | 26 см (помещается в стойку 6U) | 13 см (помещается в стойку 3U) | 26 см (помещается в стойку 6U) | 13 см (помещается в стойку 3U) | 13 см (помещается в стойку 3U) |
Ширина | 44,7 см (соответствует стойке IEC 19") | ||||
Глубина | 24 дюйма (26,5 дюймов со скобкой крепления кабеля) | ||||
Рабочая температура, относительная влажность и высота над у. м. | от +10 °C до +40 °C; не более 3000 м над уровнем моря; относительная влажность 20-80% без конденсации (температура по влажному термометру +28 °C) | ||||
Температура и относительная влажность вне эксплуатации | от -40 °C до +65 °C; относ. влажность 5% - 95% (без конденсации, в оригинальной упаковке) | ||||
Рабочий уровень шума | Звуковое давление ≤61 дБ (LpA) при нормальных условиях эксплуатации (22 °C, на уровне моря) | ||||
Соответствие нормативам | Соответствует требованиям директивы ЕС по ограничению использования опасных веществ | ||||
Безопасность, электромагнитное излучение и устойчивость к помехам |
Безопасность: EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (все национальные версии), EN60825-1, IRAM, GOST-R, BSMI, SONCAP, NRCS LOA (ЮАР) Электромагнитное излучение и устойчивость к помехам: FCC, часть 15 (класс A), ICES-03, CE, KCC, VCCI, AS/NZS CISPR 22, EN55022, EN55024, EN61000-3-2, EN61000-3-3, SABS COC (ЮАР), BSMI |
Безопасность, электромагнитное излучение и устойчивость к помехам |
Безопасность: EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (все национальные версии), EN60825-1, IRAM, GOST-R, BSMI, SONCAP, NRCS LOA (ЮАР) Электромагнитное излучение и устойчивость к помехам: FCC, часть 15 (класс A), ICES-03, CE, KCC, VCCI, AS/NZS CISPR 22, EN55022, EN55024, EN61000-3-2, EN61000-3-3, SABS COC (ЮАР), BSMI |
Поставщик | Модель |
Brocade | Silkworm 2400/2800 (только TapeSAN) |
Brocade |
Silkworm 4100/4900/5000/12000/24000/200E/48000 Mariner 300/5100/5300 DCX, DCX-4S, 7500, 7800, 8000, коммутатор шифрования Brocade (BES) |
McData | ES 3016/3032, Intrepid 6064/6140/ED-5000, Sphereon 3216/3232/4300/4400/4500/4700, i10K |
Cisco | MDS 9120/9140/9216/9216A/9506/9509/9513/9124/9148/9134/9222i/9216i |
Qlogic | 5600/5602/5800 В/5802 В |
