Система хранения данных NetApp FAS8060 - старшая модель линейки. Использование массивов NetApp FAS8060 обеспечивает увеличение скорости работы приложений в системах NAS и SAN благодаря удвоенной производительности и масштабирования до 57 ПБ.

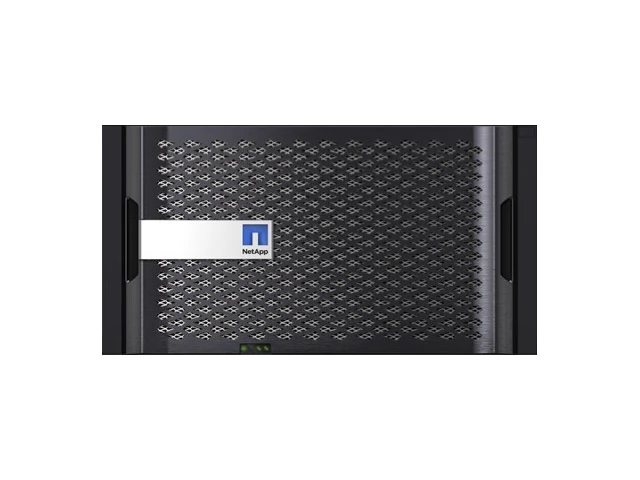

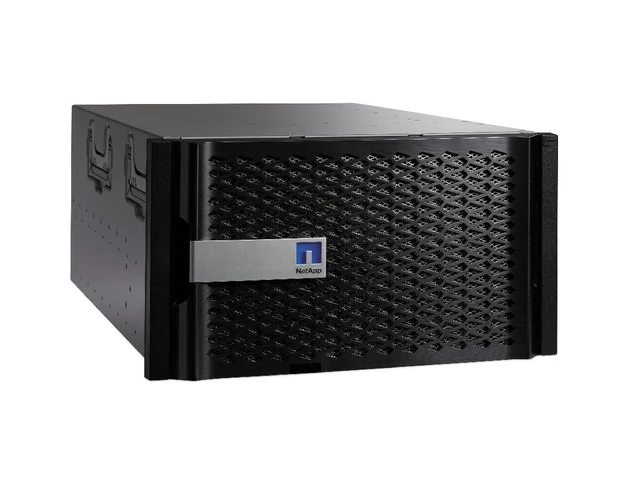

Дисковый массив хранения данных NetApp FAS8060

Устройства хранения данных NetApp FAS8060 представляют собой СХД из новой линейки NetApp FAS8000. Это оборудование рассчитано для эффективной поддержки процедур виртуализации облачных инфраструктур. Благодаря высоким показателям производительности массивы позволят получить существенный прирост при работе с системами NAS и SAN. С помощью этих устройств накопления информационного трафика можно гарантированно получить бесперебойность работы и готовность инфраструктуры хранения данных на самом высоком уровне. Новое оборудование от NetApp предлагается пользователю с лучшим в отрасли соотношением цены и производительности и гарантирует быструю окупаемость и рентабельность вкладываемых компаниями средств.

Функциональные возможности

  • Новые массивы из линейки FAS8000 отличаются поддержкой разных типов нагрузок – они способны одинаково эффективно работать с SAN и NAS системами.
  • Поддержка процедуры масштабирования и использование специализированного ПО FlexArray позволит эффективно справляться с управлением больших объемов информации.
  • Инновационная система ввода/вывода обеспечивает максимальный уровень доступности к данным и возможность обработки параллельных потоков пользовательской информации.
  • Поддержка Fkash-технологий обеспечивает возможность получения удвоенной производительности по сравнению с конкурентами.
  • Показатель готовности новых массивов NetApp FAS8060 отвечает уровню 99,999%, что сократит время простоя системы к минимуму и позволит выполнять операции бесперебойно.

Особенности конфигурации

Новые массивы оснащены многоядерными процессорами от Intel, которые эффективно работают с высокопроизводительными модулями памяти NVRAM, что позволяет увеличить и оптимизировать скорость операций записи данных. Применение архитектуры PCIe GEN3 позволяет системе массива подстраиваться под любые объемы операций ввода/вывода данных, что максимально увеличивает показатели производительности приложений, работающих с массивами.

В качестве операционной системы применяется OC Data ONTAP, которая отличается эффективной работой с многоядерными процессорами. Благодаря этому массивами успешно реализуются многопоточные задачи с различными нагрузками.

Горизонтальное масштабирование системы хранения данных на основе массивов NetApp FAS8060 позволяет получить высокую гибкость в достаточно компактной системе – форм-фактор 6U. Благодаря применению унифицированного адаптера UTA2, поддерживающего Fibre Channel 16Гбит, Ethernet 10 Гбит или FCoE, хранилища всегда будут доступны к последующему апгрейду и изменениям под различные задачи.

Технические характеристики

  • Новые массивы владеют максимальным рабочим объемом для хранения данных, равным 4 800 ТБ, который формируется за счет установки 1200 накопителей.
  • В качестве дисковых полок, которые формируют рабочий объем, могут применяться устройства, поддерживающие накопители в форм-факторе 2,5- или 3,5-дюйма.
  • Обеспечить высокую продуктивность массивам позволит использование быстрой оперативки объемом 128 ГБ и поддержка 8ТБ Flash Cache, 18ТБ Flash Pool и 16ГБ NVMEM/NVRAM.
  • Для расширения конфигурации массивов могут задействоваться имеющиеся 8 PCIe-слотов расширения.
  • Отличительной чертой массивов NetApp FAS8060 является поддержка технологии кластеризации. В конфигурации NAS могут объединяться до 24 кластерных узлов, а в SAN – до 8 кластерных узлов. Один кластерный узел представляет собой одиночный контроллер хранения.

Технические характеристики FAS8060



Горизонтально масштабируемая СХД NAS

От 1 до 24 узлов (12 HA-пар)

Максимальное количество жестких дисков

14 400

Максимальная емкость дискового пространства

86 ПБ

Максимальная емкость Flash Pool

864 ТБ

Максимальный объем массива All-flash FAS

4,6 ПБ

Максимальная емкость памяти

1536 ГБ

Горизонтально масштабируемая СХД SAN

от 1 до 8 узлов (4 HA-пары)

Максимальное количество жестких дисков

4800

Максимальная емкость дискового пространства

28 ПБ

Максимальная емкость Flash Pool

288 ТБ

Максимальная емкость «сырого» дискового пространства: all-flash

1,5 ПБ

Максимальная емкость памяти

512 ГБ

Межкластерное соединение

2 или 4 порта 10 GE

Спецификация для каждой HA-пары (сдвоенный контроллер типа active-active)



Максимальная емкость дискового пространства

7200 ТБ

Максимальная емкость Flash Pool

72 ТБ

Максимальный объем массива All-flash FAS

384 ТБ

Максимальное количество жестких дисков

1,2

Конфигурации контроллеров

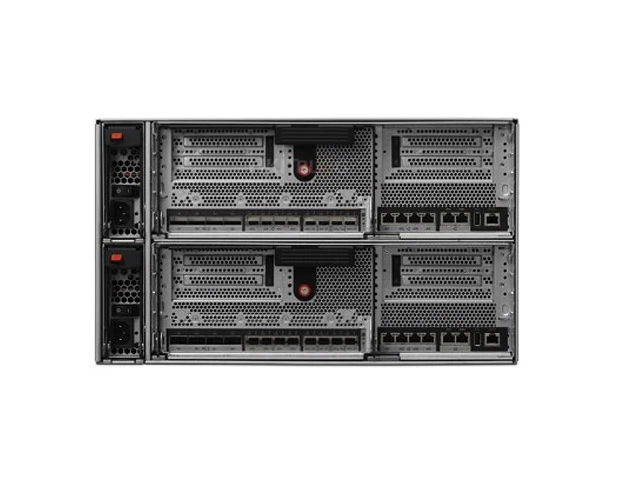

HA-пара в двух корпусах; два контроллера и два IOXM на два шасси 6U, всего 12U. Или HA-пара в одном корпусе; два контроллера на одно шасси 6U

Объем памяти

128 ГБ

Максимальная емкость модуля Flash Cache

8 ТБ

Максимальная емкость Flash Pool

72 ТБ

Общая емкость Flash-памяти

72 ТБ

Объем памяти NVRAM

16 ГБ

Слоты PCIe

8 или 24

Интегрированный интерфейс ввода-вывода: UTA2 (10 GE/FCoE, FC 16 ГБ/с)

8

Интегрированный интерфейс ввода-вывода: 10 GE

8

Интегрированный интерфейс ввода-вывода: Gigabit Ethernet

8

Интегрированный интерфейс ввода-вывода: SAS 6 ГБ/с

8

Совместимость с протоколами сетевого хранения данных

FibreChannel; FCoE; NFS; CIFS/SMB; HTTP; FTP; iSCSI; pNFS

Версия операционной системы

Data ONTAP 8.2.1 RC2 или последующие версии

Средства обеспечения высокой готовности

Alternate Control Path (ACP); сервисный процессор на базе Ethernet и интерфейс управления Data ONTAP; резервные контроллеры с поддержкой горячей замены, эффективные вентиляторы системы охлаждения, источники питания и оптические приборы

Доступные конфигурации

Возможные конфигурации Clustered Data ONTAP:

Data ONTAP 8.2.x

Кластер с единственным узлом

Доступные конфигурации

Конфигурации Clustered Data ONTAP:

Data ONTAP 8.3

Кластер с единственным узлом

Поддерживаемые дисковые полки

  • DS2246 (2U, 24 диска, SFF)
  • DS4246 (4U, 24 диска, LFF)
  • DS4486 (4U, 48 дисков, LFF)
  • DS4243 (4U, 24 диска, LFF) только для обновленных версий
  • DS14 (mk2-AT, mk4) для обновленных версий


Максимальный объем группы RAID

RAID 6 (RAID-DP):
  • Высокопроизводительные жесткие диски: 28 (26 дисков для хранения данных и 2 диска четности)
  • Накопители большого объема: 20 (18 дисков для хранения данных и 2 диска четности)


RAID 4
  • Высокопроизводительные жесткие диски: 14 (13 дисков для хранения данных и 1 диск четности)
  • Накопители большого объема: 7 (6 дисков для хранения данных и 1 диск четности)
  • RAID 6 + RAID 1 или RAID 4 + RAID 1 (SyncMirror)


Поддерживаемые программные платформы

  • MS Windows 2000,
  • MS Windows Server 2003,
  • MS Windows Server 2008,
  • MS Windows Server 2012,
  • MS Windows XP,
  • Linux,
  • Oracle Solaris,
  • AIX,
  • HP-UX,
  • Mac OS,
  • VMware,
  • ESX


Максимальное количество LUN

8,192

Количество поддерживаемых хостов SAN

До 512 хостов на одну HA-пару
До 24 серверов прямого подключения на одну HA-пару

Количество томов FlexVol на один контроллер

До 1,000 (Clustered Data ONTAP); до 500 (7-Mode)

Количество моментальных копий Snapshot на один контроллер

До 255,000

Максимальный объем тома

100 ТБ

Максимальный общий объем

400 ТБ

Максимальное количество портов (в том числе интегрированные порты и слоты PCIe)

Количество целевых портов FibreChannel (16 ГБ/с с автоматическим ранжированием)

64

Количество целевых портов FibreChannel (4 или 8 ГБ/с)

64

Максимальное количество целевых портов FCoE, UTA

32

Максимальное количество портов 10 GE

64

Максимальное количество портов Gigabit Ethernet

72

Максимальное количество портов 6Gb/12Gb SAS

56

Максимальное число портов инициатора FC

72

Максимальное количество адаптеров

Двойное соединение 10GE (волоконнооптический или медный кабель)

16

Двойное соединение 10Gbase-T (RJ-45,CAT 6A-E)

16

Четверное соединение Gigabit Ethernet (медный кабель)

16

Двухканальный целевой унифицированный адаптер 2 — 10 GE/FCoE и FC 16 ГБ/с (UTA2, оптический или медный для установки 10 GE/FCoE, оптический — для FC 16 ГБ/с)

24

Количество целевых портов FibreChannel 8 ГБ/с

16

Модуль Flash Cache (2 ТБ)

4

Модуль Flash Cache (1 ТБ)

8

Модуль Flash Cache (512 ГБ)

16

Четырехканальный хост-адаптер шины, SAS 6 Gb/s

8

Четырехканальный адаптер главной шины, SAS 12 Gb/s

8

Четырехканальный хост-адаптер шины FibreChannel 4 Gb/s, дисковый/ленточный (оптический)

8

Эксплуатационные условия



Тепловыделение
(при напряжении 200 В)

2031 БТЕ (в среднем на корпус)

2362 БТЕ (наименее благоприятный вариант, на корпус)

Максимальная масса

55,09 кг

Высота

6U или 12U

Ширина

44,7 см (соответствует стойке IEC 19")

Глубина

61,7 см (73,4 см с учетом скобки крепления кабеля)

Рабочая температура, относительная влажность
и высота над уровнем моря

от +10 °C до +40 °C;
не более 3000 м над уровнем моря;
относительная влажность 20–80% без конденсации
(температура по влажному термометру +28 °C)

Температура и относительная влажность
вне режима эксплуатации

от -40 °C до +65 °C; относительная влажность 5–95%
(без конденсации, в оригинальной упаковке)

Рабочий уровень шума FAS8060

Мощность звука (LwAd) в соответствии с ISO 9296: 7.6 Бел
Звуковое давление (LpAm) (точки наблюдения): 62.9 дБ

Соответствие требованиям нормативных документов

В соответствии с требованиями RoHS (PDF)

Безопасность, электромагнитное
излучение и помехоустойчивость

Безопасность:
EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1
(все национальные версии), EN60825-1, IRAM, CU, BIS, BSMI, SONCAP, NRCS LOA (ЮАР)

Электромагнитное излучение и помехоустойчивость:
FCC, часть 15 (класс A), ICES-03, CE, KCC, VCCI,
AS/NZS CISPR 22, EN55022, EN55024, EN61000-3-2,
EN61000-3-3, SABS COC (ЮАР), BSMI

Системные стойки NetApp для FAS 8060



Стойка

42U

Габариты (В x Ш x Г)

200 см x 60 см x 112,5 см

Минимальное пространство вокруг стойки для обеспечения правильного воздухообмена

  • 25,4 см с фронтальной стороны;
  • 30,5 см с тыльной стороны


Минимальное пространство вокруг стойки для проведения обслуживания

  • 76,3 см с фронтальной и с тыльной стороны;
  • 30,5 см сверху


Напряжение переменного тока

200–240 В

Сила тока

30 A, однофазное или трехфазное питание

Масса пустой стойки

138 кг

Особенности

Двустворчатая задняя дверца с отверстием для кабеля,
двухсторонняя передняя дверца (правосторонняя или левосторонняя)
