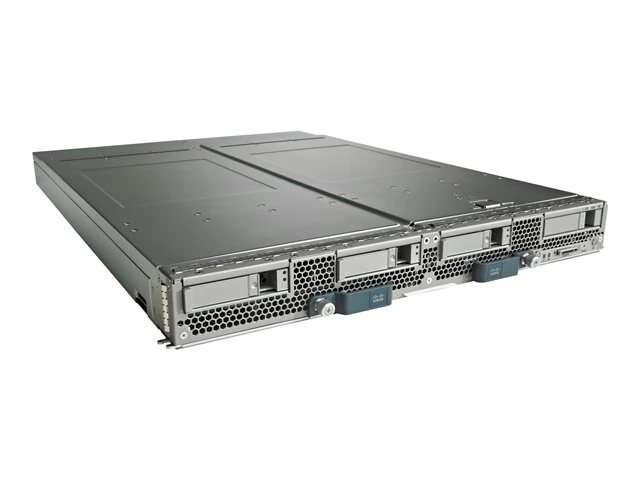

Блейд-сервер Cisco UCS B420 M3 производительный и масштабируемый сервер корпоративного класса, сочетающий в себе преимущества 4-х сокетных вычислений благодаря использованию затратоэффективных процессоров серии Intel Xeon E5-4600 для поддержки рабочих нагрузок виртуализации и баз данных.

Описание блейд-сервера Cisco UCS B420 M3




Обзор сервера Cisco UCS B420 M3 Blade.


Унифицированная вычислительная система Cisco UCS включает в себя блейд-серверы Cisco UCS серии B, стоечные серверы серии C с сетевым доступом и обращением к памяти в единой системе, а также позволяет упростить управление и обеспечивает более высокую экономическую эффективность и быстроту работы благодаря повышенной видимости и контролю.


Одним из новейших дополнений к ассортименту устройств Cisco UCS является блейд-сервер Cisco UCS B420 M3.


Блейд-сервер Cisco UCS B420 M3 был разработан для предоставления производительности и масштабируемости корпоративного класса, и сочетает в себе преимущества 4-сокетных вычислений благодаря использованию затратоэффективных процессоров семейства Intel Xeon processor E5-4600 для поддержки рабочих нагрузок виртуализации и баз данных.


Cisco UCS B420 M3 является сбалансированной высокопроизводительной платформой благодаря передовой в отрасли вычислительной плотности, высокой пропускной способности ввода/вывода и малому объему потребляемой памяти. Он также является дополнением к линейке 4-сокетных блейд-серверов Cisco UCS.


В одном 6U шасси Cisco UCS 5108 помещается до четырех этих 4-сокетных блейд-серверов высокой плотности. К тому же, сервер Cisco UCS B420 M3 является компонентом унифицированной вычислительной системы Cisco, которая объединяет в себе стоечные и блейд-серверы с сетевым доступом и обращением к памяти.


Система Cisco UCS централизованно настроена на базе модели унифицированного управления. Она также позволяет упростить и ускорить процесс развертывания приложений корпоративного класса, работающих в средах «чистого железа». виртуализированных и средах облачных вычислений.


Основные особенности блейд-сервера Cisco UCS B420 M3.


Блейд-сервер Cisco UCS B420 M3 имеет следующие преимущества:


Поддержка до 4 ЦП семейства процессоров Intel Xeon E5-4600 с количеством ядер – до 32:



  • 48 слотов DIMM для зарегистрированных модулей памяти DIMM с исправлением ошибок (ECC), с общи объемом памяти – до 1.5 Тб (при использовании модулей памяти LRDIMM объемом 32 Гб).


Три мезонинных слота обеспечивают пропускную способность до 160 Гбит/с:



  • один выделенный слот для встроенного сетевого адаптера Cisco VIC 1240;

  • два слота для Cisco VIC 1280, расширителя портов VIC или сетевых плат сторонних разработчиков;

  • четыре отсека для приводов SAS, SATA и твердотельных накопителей, подключаемых в «горячем» режиме;

  • RAID 0, 1, 5 и 10 с опциональной кэш-памятью (флэш) с обратной записью данных объемом 1 Гб.


Технология плат виртуального интерфейса Cisco VIC 1240 и 1280.


Плата виртуального интерфейса Cisco UCS VIC 1240 – это 4-портовый 10 Гбит/с Ethernet встроенный сетевой адаптер стандарта FCoE, разработанный специально для блейд-серверов поколения M3 Cisco UCS серии B.


При использовании с опциональным расширителем портов плату Cisco UCS VIC 1240 можно расширить до 8 портов 10 Гбит/с.


Плата виртуального интерфейса Cisco UCS VIC 1280 – это 8-портовый встроенный сетевой адаптер 10 Гбит/с Ethernet стандарта FCoE, который позволяет в будущем повысить пропускную способность блейд-сервера Cisco UCS B420 M3 до 160 Гбит/с.


Платы Cisco UCS VIC 1240 и 1280 создают подвижную серверную инфраструктуру на основе политик без запоминания состояний, которая поддерживает до 256 PCIe стандартных интерфейсов на один хост, которые можно настроить как платы сетевого интерфейса или адаптеры главной шины.


Кроме того, платы Cisco UCS VIC 1240 and 1280 поддерживают технологию Cisco Data Center Virtual Machine Fabric Extender (VM-FEX), которая расширяет порты межсоединений Cisco UCS с виртуальными машинами, упрощая тем самым процесс развертывания виртуализации сервера.


Применение северов Cisco UCS B420 M3.


Блейд-сервер Cisco UCS B420 M3 поддерживает ориентацию компании Cisco на предоставление уникальных отличительных преимуществ, интеграцию матрицы коммутации, а также простоту управления, которая является в своем роде уникальной, для следующих приложений корпоративного класса:



  • рабочие нагрузки виртуального сервера;

  • инфраструктура виртуальных рабочих столов (VDI);

  • базы данных;

  • приложения планирования ресурсов в масштабах предприятия (ERP) и управления взаимоотношениями с заказчиками (CRM);

  • рабочие нагрузки, требующие больших объемов памяти, а также нагрузки, связанные с консолидацией.


Серверы Cisco UCS меняют экономическую политику дата-центра.


Компания Cisco продолжает оставаться лидером инноваций для дата-центра благодаря новейшим устройствам, таким как блейд-сервер Cisco UCS B420 M3 для системы Cisco UCS, в которой объединены консолидированное управление, вычисления без запоминания состояний и унифицированная матрица коммутации как для блейд-серверов, так и для стоечных серверов (рисунок 2). Cisco UCS B420 M3 поддерживает курс компании Cisco на сокращение затрат дата-центров, повышение эффективности и быстроты работы с помощью объединенной системы с программным управлением, автоматизации на основе политик и внедрения механизмов оркестровки дата-центра.


Инновации Cisco, такие как ПО Cisco UCS Manager, который работает независимо от форм-фактора, позволяют администраторам создать программную модель требуемого сервера (с помощью профилей услуг и шаблонов), а затем реализовать этот сервер и возможности подключения путем привязки модели к физическим ресурсам. Этот подход без сохранения состояний значительно отличается от традиционных способов ручной настройки каждого отдельного системного ресурса с помощью отдельных менеджеров элементов. В отличие от производителей классических систем, Cisco использует модель унифицированного управления с профилями услуг, которые можно с легкостью перемещать на любые стоечные или блейд-серверы Cisco в области административного управления Cisco UCS Manager.


Также в состав системы Cisco UCS входят опции новейших плат виртуального интерфейса Cisco UCS VIC, расширенные межсоединений, а также дополнительные варианты расширителей матрицы коммутации, которые позволяют повысить пропускную способность, защитить вложения и упростить управление стоечными и блейд-серверами. Вот несколько причин, по которым ваши вложения смогут остаться защищенными:



  • Расширители матрицы коммутации обновляются в том же шасси серверов Cisco UCS 5108 с помощью тех же межсоединений.

  • Аппаратное обеспечение межсоединений можно обновлять независимо от расширителей матрицы и блейд-серверов в шасси.

  • Высокопроизводительная двусторонняя соединительная плата шасси Cisco UCS 5108 поддерживает до 8 блейд-модулей с доступной пропускной способностью Ethernet 1.2 Тбит/с для соответствия будущим требованиям серверов и устройств ввода/вывода.


К тому же, компания Cisco постоянно вводит новшества во всех этих областях, чтобы новейшие и более мощные блейд-серверы имели надлежащую пропускную способность ввода/вывода и вычислительную мощность.


Сервер Cisco UCS B420 M3 также является частью большого семейства блейд-серверов Cisco UCS серии B. В серверах этой серии используется большое количество современных технологий Cisco для поддержки наиболее требовательных рабочих нагрузок. Серверы Cisco UCS серии B, работающие в инфраструктуре управления Cisco UCS, включают в себя:



  • унифицированную коммуникационную систему, основанную на стандартах;

  • поддержку визуализации Cisco Data Center VM-FEX ;

  • ПО Cisco UCS Manager;

  • архитектуру расширителя матрицы коммутации Cisco;

  • технологию расширенной памяти (Cisco Extended Memory Technology).


Компания Cisco вводит новшества и в эти технологии. Эти архитектурные преимущества сочетаются в одной системе Cisco UCS, благодаря чему она по праву является первой унифицированной платформой дата-центра, которая позволяет преобразовать работу ИТ-отделов с помощью автоматизации на основе политик и глубокой интеграции инструментов системного управления и оркестровки.


Функциональные возможности и преимущества
сервера Cisco UCS B420 M3














































Функциональные возможности
Cisco UCS B420 M3



Преимущества сервера Cisco UCS B420 M3



Унифицированная матрица коммутации



Управление стоечными и блейд-серверами с помощью менеджера Cisco UCS Manager из коммутаторов серии Cisco UCS 6100 или 6200.



Централизованное управление и вычисления без запоминания состояний



Позволяет сократить количество этапов развертывания серверов в дата-центре с помощью профилей услуг менеджера Cisco UCS, что позволяет повысить постоянство и связность политик.


Позволяет вводить в работу серверы и вспомогательную инфраструктуру за считанные минуты вместо дней, позволяя ИТ-службам сосредоточиться на стратегических инициативах, а не на техническом обслуживании.


Существенное снижение количества ошибок конфигурации при добавлении или переназначении блейд-модулей.


Позволяет перемещать профили услуг из блейд-сервера в блейд-сервер, из стоечного сервера в блейд-сервер, из блейд-сервера в стоечный сервер, или из блейд-сервера в блейд-сервер в другом шасси.



Автообнаружение и настройка



Не требует настройки; так же как и остальные части системы Cisco UCS, блейд-серверы автоматически распознаются и настраиваются с помощью Cisco UCS Manager.



Всесторонний мониторинг



Всесторонний мониторинг параметров окружающей среды каждого блейд-модуля с помощью Cisco UCS Manager.


Возможность использования пороговых значений, устанавливаемых пользователем, для оптимизации управления внешними параметрами каждого блейд-модуля.



Большой объем памяти



48 DIMM слотов обеспечивают гибкость, производительность и расширение конфигураций.



Пропускная способность до 160 Гбит/с



3 мезонинных слота поддерживают пропускную способность до 160 Гбит/с:


1 выделенный слот для встроенного сетевого адаптера Cisco VIC 1240;


2 слота для платы Cisco VIC 1280, расширителя портов VIC или сетевых плат сторонних разработчиков.


Поддержка виртуальных интерфейсных плат Cisco VIC:


Плата Cisco VIC 1240 предоставляет пропускную способность 4x 10Гбит/с с поддержкой передачи данных через протоколы Ethernet и FCoE;


Плата Cisco VIC 1280 предоставляет пропускную способность 4x 10Гбит/с с поддержкой передачи данных через Ethernetи FCoE;


Расширитель портов VIC для платы Cisco VIC 1240 предоставляет пропускную способность 4x 10Гбит/с с поддержкой передачи данных через Ethernet и FCoE.



Гибкость развертывания образа ОС



Два опциональных слота для безопасных цифровых флэш-карт большой емкости (SDHC) FlexFlash для резервирования образов ОС;


Возможно использование флэш-карт SD объемом 16 Гб.



Объем внутреннего хранилища - до 4 Тб



Поддержка до 4 приводов жестких дисков SAS или SATA или твердотельных накопителей, поддерживающих «горячее» подключение, с общим объемом до 4 Тб.


Встроенный контроллер LSI SAS 2208R.


Поддержка RAID 0, 1, 5 и 10.


Опциональная кэш-память (флеш) с обратной записью данных объемом 1 Гб.



4-сокетные вычисления с использованием эффективных процессоров семейства Intel Xeon E5-4600



Поддержка 2-сокетных и 4-сокетных конфигураций.


4, 6 или 8 ядер, в зависимости от модели процессора.


Автоматизированная эффективность электрической энергии позволяет сократить энергетические затраты путем автоматического перевода процессора и памяти в наиболее экономный режим питания, обеспечивая при этом необходимый уровень производительности и предоставляя технологию гибкой виртуализации, которая оптимизирует производительность виртуализированных сред, включая поддержку миграции и непосредственного ввода/вывода с помощью процессора.


Поддержка технологии векторных расширений Intel Advanced Vector Extensions (AVX), которая предоставляет новейшие команды, позволяющие существенно повысить производительность приложений, зависящих от вычислений с плавающей точкой или векторных вычислений.


Благодаря повышенной производительности процессоров семейства Intel Xeon E5-4600, сервер UCS B420 M3 имеет привлекательное соотношение цены и производительности, и является отличным дополнением к ассортименту 4-сокетных блейд-модулей.


Усиленная защита виртуальных и облачных сред позволяет вам задействовать доверенные пулы виртуальных ресурсов с помощью технологии доверенного выполнения Intel Trusted Execution Technology. Эта технология позволяет физическим серверам и гипервизорам загружаться только в криптографически верифицированных «доверенных состояниях». Она позволяет более эффективно защитить ваш бизнес путем защиты платформы от проникновения вредоносного ПО во время или перед запуском.




Технические характеристики блейд-сервера Cisco UCS B420 M3




Блейд-серверы Cisco UCS серии B являются важнейшими компонентами среды Cisco UCS и поддерживают совместную работу с Cisco UCS Manager, коммутаторами Cisco UCS 6100, шасси для блейд-серверов серии UCS 5100 и расширителями матрицы коммутации серии 2100.


















































Компонент



Характеристика



Процессор



4 ЦП семейства Intel Xeon E5-4600



Процессорные ядра



4, 6 или 8 ядер (в зависимости от модели процессора)



Память



48 DIMM слотов


Максимальный объем - 1.5 Тб при использовании модулей памяти DDR3 RDIMM объемом 32 Гб.



Слоты мезонинных плат



3 (одна встроенная плата выделена для Cisco UCS VIC 1240)



Дисководы



До 4 опциональных приводов жестких дисков SAS или SATA или твердотельных накопителей с передним доступом.



Опции дисководов



Твердотельные накопители объемом 100, 200 или 300 Гб; дисководы SAS объемом 146, 300, 600 и 900 Гб; дисководы SATA объемом 500 Гб или 1 Тб.



Максимальный объем внутреннего хранилища



4 Тб



Контроллер приводов



Встроенный контроллер LSI SAS 2208R.


Поддержка интерфейсов SAS и SATA.


Поддержка RAID 0, 1, 5 и 10.



Флэш-память



2 слота для карт флэш-памяти SD объемом 16 Гб (возможно использовать в будущем при обновлении ПО)



Управление



Управление с помощью менеджера Cisco UCS Manager из коммутаторов Cisco UCS 6100 или 6200
