Серверы Cisco UCS С420 M3 для виртуализированных и облачных сред

Стоечный сервер Cisco UCS C420 M3 разработан для предоставления производительности и масштабируемости корпоративного класса. В UCS C420 M3 сочетаются преимущества четырехпроцессорного вычисления благодаря использованию процессоров Intel Xeon E5-4600 серии для требовательной виртуализации, баз данных, а также для высококлассных высокопроизводительных вычислений.

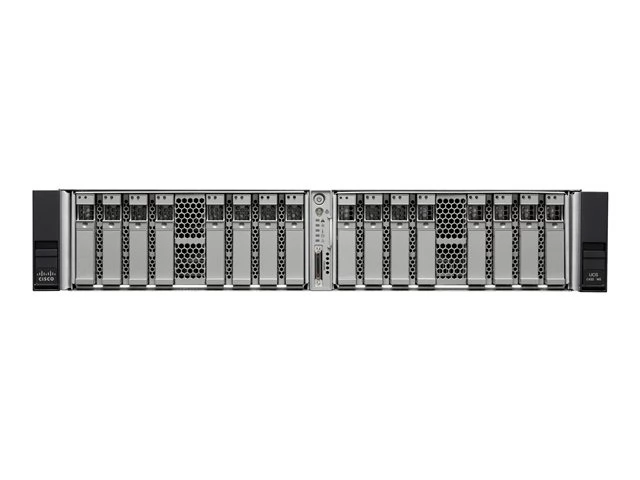

Стоечный сервер Cisco UCS С420 M3 Rack Server

Серверные системы Cisco С420 M3 являются частью модельного ряда инновационных устройств на платформе Cisco UCS. Применение этой платформы в стоечных серверах позволило в несколько раз сократить время развертывания рабочей конфигурации сервера, обеспечивая полноценную поддержку виртуализированных сред и облачных сервисов.

Функциональное предназначение

Стоечные сервера С420 M3 являются высокоплотными 4-сокетными системами, выполненными в компактном форм-факторе, отвечающем двум стоечным юнитам. Оборудование рассчитано для работы с ресурсоемкими вычислениями, поддержки ресурсоемких задач, проведению большого числа транзакций по вводу/выводу данных из сетевых хранилищ. Серверы этой серии станут оптимальным решением для поддержки функционирования автономных приложений, интенсивно работающих с оперативной памятью. Применение современных высокопродуктивных процессоров компании Intel серии Xeon E5-4600 позволяет существенно расширить возможности реализации унифицированных вычислений на основе платформ Cisco UCS.

Преимущества серверных систем С420 M3

  • Оборудование Cisco С420 M3 позволяет получить в условиях информационной среды современной компании производительность и масштабируемость корпоративного уровня. Это стало возможным, во многом, благодаря использованию высокотехнологичной 4-сокетной платформы, работающей с мощными процессорами Xeon E5-4600 и быстрой оперативной памятью.
  • Оптимально сбалансированная аппаратная платформа сервера позволяет поддерживать крупные базы данных, виртуализацию, ресурсоемкие вычисления и критически важные приложения, которые широко задействуются для ведения современного бизнеса.
  • Отличительной чертой новых серверных машин является применение специальной разработки Cisco – платы виртуального интерфейса UCS VIC 1225. Эта плата представляет собой улучшенный SFP+ 10 Gigabit Ethernet PCI Express модуль стандарта FCoE, рассчитанный для использования именно в стоечных серверных системах.
  • Модуль UCS VIC 1225 позволяет работать с технологией Cisco Data Center VM-FEX, посредством которой можно масштабировать порты связи платформы Cisco UCS с виртуальными устройствами. Благодаря этому упрощается процедура и сокращается время, требуемое на развертывание виртуализированных серверных конфигураций. Практическое применение таких плат позволит гарантированно защитить свои будущие инвестиции в развитие информационной структуры предприятия или компании.

Основные технические характеристики

Сервер Cisco С420 M3 построен на базе платформы с набором микросхем PCH Intel Patsburg-A, которая позволяет установить 2 или 4 многоядерных процессора Xeon E5-4600. Для их эффективной работы используется быстрая оперативка, формируемая с помощью 48-ми DIMM-слотов. Типоразмер сервера 2RU позволяет расположить в нем 16 накопителей, используемых для создания внутреннего хранилища. Могут применяться жесткие диски SAS или SATA, либо же твердотельных SSD-накопители – форм-фактор используемых устройств составляет 2,5 дюйма. Опционально можно использовать еще один дополнительный USB-накопитель, объем которого может быть 8 или 16 ГБ. При росте нагрузок, которые поступают к серверной системе, его конфигурация может масштабироваться. Для этой цели предусмотрено наличие расширительных интерфейсов – это могут быть 7 слотов типа PCIe, а также 4 порта для модулей 1 Gigabit Ethernet.

Технические характеристики сервера Cisco UCS C420 M3


Компонент Характеристика
Процессоры 2 или 4 ЦП семейства Intel Xeon E5-4600
Память 48 слотов для зарегистрированных модулей памяти DIMM (RDIMM) и модулей DIMM с пониженной нагрузкой (LRDDIMM)
Набор микросхем Набор микросхем PCH Intel Patsburg-A
Слоты расширения PCIe 7 слотов расширения PCIe:
  • 2 полноразмерных горизонтальных слота x16 половинной длины на удлинителях системной шины.
  • 5 слотов x8 половинной высоты и половинной длины на материнской плате.
Платы RAID Сменные платы PCIe:
  • Плата LSI MegaRAID 9271CV-8i с суперконденсатором для встроенной кэш-памяти с обратной записью данных 1 Гб, поддерживающая до 16 внутренних приводов и уровней RAID 0, 1, 5, 6, 10, 50 и 60.
  • LSI MegaRAID 9286CV-8e с суперконденсатором для встроенной кэш-памяти с обратной записью данных 1 Гб, поддерживающая до 8 внешних приводов и уровни RAID 0, 1, 5, 6, 10, 50 и 60.
Внутренние устройства хранения данных Дисководы:
  • Приводы устанавливаются в модули дисковых отсеков (конфигурируемые на 1 или 2), которые обеспечивают доступ через переднюю панель и поддерживают «горячее» подключение.
  • Каждый модуль дисковых отсеков поддерживает до 8 приводов жестких дисков 2.5 x 0.55 дюйма (63.5 x 14 мм) SAS или SATA, или же твердотельных накопителей. Максимальное количество приводов – 16.
USB-флеш-накопитель:
  • Доступен опциональный USB-накопитель объемом 4 или 8 Гб.
  • Доступен SD-накопитель объемом 16 Гб.
Жесткие диски Поддержка до 16 2.5-дюймовых жестких дисков SAS или SATA, или твердотельных накопителей с передним доступом, поддерживающих «горячую» замену.
Опции жесткого диска Варианты 2.5-дюймовых приводов SAS, SATA или твердотельных накопителей
Память Cisco FlexFlash Сервер поддерживает один внутренний SD -накопитель Cisco FlexFlash. SD-карта содержит 4 виртуальных привода, на которых расположены соответственно утилиты Cisco Server Configuration Utility, the Cisco Host Upgrade Utility, серверные драйверы Cisco C-Series и пустой виртуальный привод, на который вы можете установить ОС или гипервизор.
Внутренний USB-накопитель Сервер поддерживает 1 внутренний USB-флеш-накопитель.
Встроенный контроллер управления Cisco UCS (IMC)
  • Встроенный контроллер управления материнской платой (BMC) Emulex Pilot-3
  • Совместим с IPMI 2.0 для обеспечения управления и контроля.
  • Один интерфейс 10/100/1000 Ethernet для внеполосного управления,
  • Инструмент управления с интерфейсом командной строки и графическим вэб-интерфейсом для обеспечения автономного управления.
  • KVM-консоль.
Разъем на передней панели 1 разъем для KVM-консоли (2 USB-разъема, 1 порт видеоадаптера (VGA) и 1 последовательный порт)
Светодиодный индикатор состояний на передней панели Индикатор, который позволяет администраторам следить за конкретными серверами в крупных средах дата-центров
Дополнительные разъемы сзади Дополнительные интерфейсные порты: VGA-порт видеоадаптера, 3 порта USB 2.0, 1 выделенный порт управления Gigabit Ethernet, четыре порта 1 Gigabit Ethernet и последовательный порт RS-232 (на удлинителе системной шины ввода/вывода).
Размеры (В x Ш x Г) 2RU: 3.4 x 18.9 x 31.5 дюйма (8.9 x 48.1 x 80 см)
Температура: рабочая От 32 до 95°F (от 0 до 35°C) (на уровне моря; без отказа вентилятора и без регулирования скорости ЦП)
Температура: при хранении От -40 до 158°F (от -40 до 70°C)
Влажность: рабочая 10-90%, без конденсации
Влажность: при хранении 5-93%, без конденсации
Высота установки: рабочая До 10000 футов (3000 м); максимальная температура окружающей среды снижается на 33.8°F каждые 984.252 фута (1°C каждые 300 м)
Высота установки: при хранении До 40000 футов (12000 м)
