Системы хранения данных EMC VNX5400 относятся к новому поколению унифицированных массивов, оптимизированных под виртуализированные приложения. Новые устройства поддерживают высокоэффективные алгоритмы сжатия, дедупликации и тонкое распределение информационных ресурсов на уровне файлов или блоков. Это способствует уменьшению объемов архивов практически на 50%.

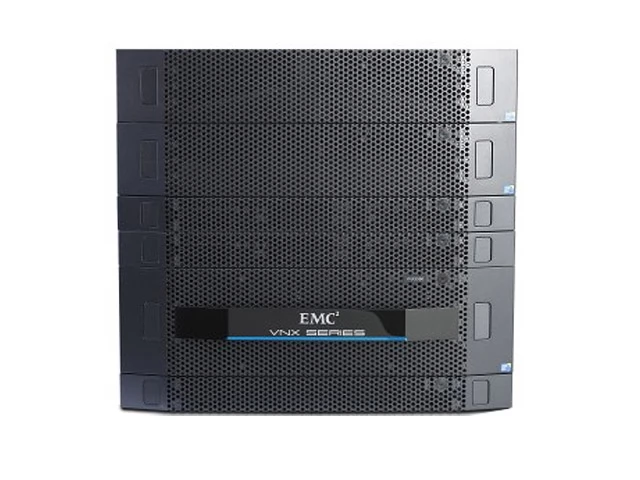

Описание массивов EMC VNX5400
Системы хранения данных EMC VNX5400 представляют собой массивы, отличающиеся высокими показателями производительности при архивировании информации, а также доступностью данных и минимальным временем задержки при работе с архивами. Благодаря этому оптимизируется работа с виртуализированными приложениями. Новое оборудование позволяет консолидировать различные нагрузки, поддерживая блочное и файловое хранение данных.
Новые хранилища работают с программным пакетом VNX Software Essentials, включающим технологию EMC FAST. Благодаря этому можно эффективно использовать потенциал SSD-устройств и обычных жестких накопителей.
Новая архитектура
Системы хранения данных EMC VNX5400 построены с использованием новой линейки высокопроизводительных процессоров Intel Xeon E5-2600. Хранилищами используется модульная архитектура, обеспечивающая интеграцию аппаратной системы, обеспечивающей хранение блочных и файловых данных. Массивами поддерживаются NAS, Fibre Channel, iSCSI, FCoE.
Высокий уровень безопасности
Отличительной особенностью массивов EMC VNX5400 является высокий уровень безопасности обрабатываемой информации. Оборудованием поддерживается:
- защита информации от возможных изменений, несанкционированного удаления и от вредоносной активности;
- безопасная защита локальных данных, а также поддержка их перепрофилирования;
- защита информации от вероятных локальных сбоев, аварийных ситуаций и простоев массива;
- автоматизация процессов создания копий данных и приложений.
Технические особенности
Аппаратная платформа систем хранения данных EMC VNX5400 построена на основе двух четырехядерных процессоров Intel Xeon E5-2600, работающих на частоте 1.8 ГГц. Объем оперативной памяти массива составляет 32 ГБ.
Система ввода/вывода данных построена с применением 4-канальных портов SAS 6 Гбит/сек. Число блочных модулей ввода/вывода UltraFlex в массиве VNX5400 может составлять 8 единиц. Объем для хранения информации формируется за счет использования дисковых полок, которые позволяют устанавливать накопители в форм-факторе 2,5 или 3,5-дюйма. Это могут быть обычные дисковые накопители или Flash-накопители. Дисковые полки реализуются в стоечном формате с высотой 2U, 3U или 4U.
Технические характеристики системы хранения данных EMC VNX5400
VNX5400 |
|
Мин./макс. кол-во дисков | 4/250 |
Макс. объем кэш-памяти FAST | 1 ТБ |
Полка массива | Процессорная полка с дисками, 3U (вмещает 25 2,5-дюймовых SAS/флэш-дисков) |
Варианты дисковых полок |
|
Резервная система питания | Встроенная батарея |
Варианты RAID | 0/1/10/3/5/6 |
ЦП и память массива | 2 4-ядерных процессора Intel Xeon E5-2600 1.8 ГГц, 32 ГБ |
Макс. кол-во блочных модулей ввода-вывода UltraFlex в массиве | 8 |
Встроенные порты ввода-вывода в массиве | 4 4-канальных порта SAS (для подключения BE) |
Шины SAS BE 6 Гбит/с, базовое кол-во в массиве | 2 4-канальные |
Шины SAS BE 6 Гбит/с, макс. кол-во в массиве | 2 4-канальные |
Макс. общее кол-во портов в массиве | 36 |
Порты FC 2/4/8 Гбит/с, макс. кол-во портов в массиве | 32 |
Порты 1 GBaseT iSCSI, макс. общее кол-во портов в массиве | 16 |
Порты 10 GbE iSCSI, макс. общее кол-во портов в массиве | 16 |
Порты FCoE, макс. общее кол-во портов в массиве | 16 |
Кол-во модулей Data Mover | 1-4 |
Кол-во управляющих станций | 1 или 2, сервер 1U |
Модуль Data Mover: ЦП и память | Intel Xeon 5600, 6 ГБ |
Макс. кол-во файловых модулей ввода-вывода UltraFlex на модуль Data Mover** | 3 |
Мин./макс. кол-во портов FC 2/4/8 Гбит/с на модуль Data Mover | 4 |
Макс. кол-во IP-портов на модуль Data Mover | 8 |
Макс. кол-во портов 1 GBaseT на модуль Data Mover | 8 |
Макс. кол-во портов 10 GbE на модуль Data Mover | 4 |
Управление | 2 порта LAN 10/100/1000 GbE для медного кабеля |
Макс. Неформатированная емкость | 1000 ТБ |
Макс. кол-во хостов SAN | 1024 |
Макс. кол-во пулов | 15 |
Макс. кол-во логических модулей (в пуле) | 1000 |
Макс. кол-во логических модулей (классических) | 2048 |
Макс. Размер логического модуля в пуле | 256 ТБ (логический модуль в виртуальном пуле) |
Макс. размер файловой системы | 16 ТБ |
Макс. Полезная файловая емкость на модуль Data Mover | 256 ТБ |
Поддержка ОС | Блочная ОС |
* Дисковая полка 4U на 60 дисков — это полка с вертикальной загрузкой, требующая наличия стойки EMC высокой плотности. ** При заказе блочной системы файловые компоненты не требуются. *** Включает один модуль ввода-вывода UltraFlex на каждый модуль Data Mover, зарезервированный для соединения с подключенным массивом. Примечание. Также в пределах семейства поддерживается модернизация без переноса данных, т. е. преобразование небольшой платформы VNX в более крупную.
