Многие современные организации среднего бизнеса все чаще выбирают продукцию Cisco для организации своих корпоративных сетей. Сетевые устройства компании Cisco Systems давно заслужили репутацию надежнейших и эффективных систем. При этом бывает достаточно трудно сориентироваться в огромном ассортименте оборудования этой компании. Попробуем дать ответ на вопрос, какие именно модели коммутаторов подойдут для небольших предприятий, с количеством сотрудников около 250 человек. Остановимся подробнее на выборе сетевой среды, как важнейшей основы для дальнейшего развития IT-инфраструктуры предприятия.
В статье мы дадим обзор основных отличий линеек коммутаторов, а также покажем, как это увязывается с архитектурой Cisco «Сети без границ».
Стабильная сеть – основа любой инфраструктуры.
При организации IT-инфраструктуры важно определить, что и как будет использоваться в качестве фундамента инфраструктуры, какое оборудование будет актуально не только сейчас, но и в ближайшем будущем, а также как этот выбор может отразиться на эффективности бизнеса в будущем.
Сегодня трудно себе представить IT-инфраструктуру, не использующую сеть.
Основное назначение любой сетевой инфраструктуры – организовать эффективную связь для совместной работы сотрудников. Часто эффективность совместной работы зависит от различных факторов. Рассмотрим на что здесь влияет сетевое оборудование.
Одним из важнейших элементов современной сетевой инфраструктуры являются коммутаторы доступа. Это как раз то самое оборудование, которое создает возможность работать в единой сети.
Коммутаторы доступа Cisco.
Компания Cisco Systems предлагает множество линеек коммутаторов. Небольшим компаниям стоит обратить внимание в первую очередь на самую распространенную серию Cisco Catalyst 2960.
Рисунок 1. Оборудование Cisco для организации кампусной сети
Эти устройства пользуются заслуженной популярностью у пользователей, поскольку представляют собой удачное сочетание надежности, цены и функционала. Эти устройства способны полностью удовлетворить потребности небольшого предприятия. Если сравнивать возможности этого оборудования с другими решениями Cisco, их функционал, может быть, и не будет самым широким. Но при сопоставлении этих коммутаторов с предложениями от ближайших конкурентов оказывается, что базовый функционал устройств Cisco заметно выигрывает. Один из ключевых принципов компании Cisco Systems – доступность высоких технологий для рядовых потребителей. При необходимости, если базового функционала этих коммутаторов не хватает, всегда можно добавить некоторое количество коммутаторов старших моделей.
Коммутаторы Cisco 100 Мб/с.
Для обеспечения связи на скорости 100 Мб/с компания предлагает устройства линейки Catalyst 2960 Plus. Главным достоинством этих устройств является их цена.
На рисунке представлены устройства этой серии.
Рисунок 2. Коммутаторы серии Cisco Catalyst 2960 Plus
Наиболее популярны в этой линейке модели WS-C2960+24PC-L и WS-C2960+48PST-L. Коммутаторы комплектуются портами доступа 100 Мб/с, двумя аплинками (медь/оптоволокно) по 1 Гб/с. Поддерживается технология PoE.
Еще одной моделью, на которую стоит обратить внимание является WS-C2960+24LC-L. По витой паре питание может отдаваться на 8 портов, но при этом цена его значительно ниже. Если вы не уверены, что вам нужна поддержка технологии PoE – этот вариант для вас. Если же вы ищете коммутатор, прикидывая перспективы дальнейшего роста, не стоит брать эту модель.
Коммутаторы Cisco 1 Гб/с.
Если 100 Мб/с для вас мало, рассмотрите линейку коммутаторов Cisco Catalyst 2690-X. Эти коммутаторы комплектуются портами доступа 1Гб/с, а также четырьмя медными или оптическими портами. Эти устройства поддерживают стекирование. Особое внимание стоит уделить коммутаторам Cisco Catalyst 2960-XR. Эти устройства укомплектованы резервным блоком питания и поддерживают базовые функции маршрутизации. Если вы ищете стекируемый коммутатор 1 Гб/с с поддержкой технологии PoE и базовыми функциями маршрутизации третьего уровня, рассмотрите в качестве возможного варианта модель WS-C2960XR-48FPS-I.
Компактные коммутаторы Cisco.
Если вы проанализируете цены представленных на рынке устройств, то увидите, что брать устройство на 48 портов выгоднее, чем на 24 и менее. В пересчете на 1 порт такие устройства обходятся дешевле, а кроме того вы экономите место в стойке. Однако, часто бывает, что в таком большом количестве портов просто нет необходимости. Достаточно 8 или 12, например, когда надо соединить два соседних кабинета.
В этом случае вам подойдут коммутаторы Catalyst Compact. Эта серия включает в себя коммутаторы второго уровня, базирующиеся на Catalyst 2960 и коммутаторы третьего уровня на базе Catalyst 3560, которые поддерживают технологию PoE на портах доступа. Эти устройства могут получать питание через витую пару и аплинки. На рисунке ниже представлены изображения этих устройств.
Рисунок 3. Компактные коммутаторы серий Cisco Catalyst 2960- C и Cisco Catalyst 3560- C
Вы можете выбрать из моделей WS-C3560CPD-8PT-S (3 уровень, 8 портов), WS-C2960CPD-8PT-L (2 уровень, 8 портов) и WS-C2960C-12PC-L (2 уровень 12 портов). Устройства выполнены в компактном белом корпусе и характеризуются чрезвычайно низким уровнем шума, поэтому отлично подходят для использования в офисных помещениях.
С использованием этих устройств вы сможете оперативно развернуть сеть в любом помещении, начиная от переговорной, до конференц-зала. Эти устройства обеспечивают до 100 дополнительных метров, покрытых медным кабелем, что позволяет сэкономить на оптических подключениях.
Коммутаторы Cisco уровня агрегации.
Для подключения к сети 250 человек потребуется не менее 6 коммутаторов. Чаще всего от простого соединения их между собой отказываются, причина тому в основах дизайна современных сетевых инфраструктур.
Обычно устройства подключаются к коммутатору агрегации, которые позволяет связать в единую инфраструктуру все коммутаторы сети. Для достижения большей отказоустойчивости можно добавить еще один коммутатор на уровне агрегации. Если этого не сделать, может оказаться, что единственный коммутатор агрегации станет единой точкой отказа для 250 сотрудников.
Кроме того, применяя коммутаторы агрегации вы получаете возможность экономии на дорогом функционале (например, уровня 3), потому что в таком случае эти функции достаточно приобрести для коммутатора уровня агрегации, без применения их на коммутаторах уровня доступа.
Традиционно сложилось, что в качестве устройств агрегации чаще всего используют коммутаторы Catalyst 3750. Они до сих пор актуальны в этом качестве, но компания может предложить и новые линейки, более производительные и функциональные. При выборе коммутаторы для уровня агрегации стоит рассмотреть модели WS-C3650-24PS-E (для агрегации только медных подключений) и WS-C3850-24S-S (для агрегации медных и оптических подключений).
Рисунок 4. Коммутатор Cisco Catalyst 3650 |
Рисунок 5. Коммутатор Cisco Catalyst 3850 |
Коммутаторы Cisco для ядра 10G.
Если вам нужен коммутатор уровня ядра 10G, то здесь двух вариантов быть не может – Cisco Catalyst 4500-X. Это высокопроизводительный коммутатор, выполненный в форм-факторе 1U. Он комплектуется 16, 24, 32 портами 1G/10G и может расширяться с помощью модулей по 8 портов.

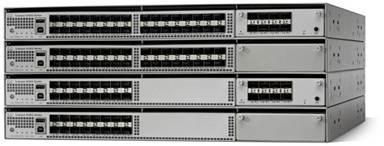

Рисунок 6. Коммутатор Cisco Catalyst 4500Х series.
Стоит обратить внимание и на модель WS-C4500X-24X-ES. Этот коммутатор комплектуется 24 портами SFP 1/10G и поддерживает рошивку Enterprise services. Устройства этой серии могут быть собраны в единое виртуальное устройство с помощью технологии VSS. Функционал этих устройств вполне сопоставим с возмжоностями модульных коммутаторов серии Catalyst 4500E.
Модульные коммутаторы Cisco.
Если в вашей организации сотрудники сидят в непосредственной близости от серверной, либо вам нужно организовать питания по витой паре, нужна оптика 1G для агрегации удаленных коммутаторов, либо есть потребность в интерфейсах 10G, имеет смысл подумать об одно из моделей модульных коммутаторов Cisco Catalyst 4500E.
Для организации надежного производительного ядра достаточно комплекта WS-C4503E-S7L+48V+ с несколькими слотами расширения. Если нужно собрать все устройства в одной серверной, подходящим решением будет комплект WS-C4506E-S7L+96V+.
Рисунок 7. Коммутаторы серии Cisco Catalyst 4500E.
Наиболее универсальные модели для различных задач.
Итак, подводя итоги еще раз остановимся на моделях, подходящих для конкретных задач:
- Коммутаторы уровня доступа, 100 Мб/с: серия Cisco Catalyst 2960 Plus
- Коммутаторы уровня доступа/агрегации, 1 Гб/с: серия Cisco Catalyst 2690-X, 2960-XR.
- Компактные коммутаторы уровня доступа: серия Cisco Catalyst Compact.
- Коммутаторы уровня агрегации, 1 Гб/с: серии Cisco Catalyst 3750, Cisco Catalyst 3650, Cisco Catalyst 3850.
- Коммутатор уровня ядра, 1/10 Гб/с: Cisco Catalyst 4500-X.
- Модульные коммутаторы уровня агрегации и ядра, 1/10 Гб/с: серия Cisco Catalyst 4500E.
Разумеется, этот список может быть дополнен, однако нашей целью было дать вам начальную информацию о выборе моделей коммутаторов в зависимости от задач, которые нужно решить.
