Блейд-шасси Cisco UCS 5100 Series Blade Server Chassis. Шасси этой серии - основная необходимая составляющая блейд-систем, обеспечивающая податливую к улучшению и гибкую основу для текущих и будущих нужд информационного центра, в то же время позволяя уменьшить общие затраты на пользование серверным оборудованием.
Блейд-шасси Cisco UCS 5100 серии
Блейд-шасси серии UCS 5100 – основная необходимая составляющая блейд-систем Cisco, обеспечивающая податливую к улучшению и гибкую основу для текущих и будущих нужд информационного центра, в то же время позволяя уменьшить общие затраты на пользование серверным оборудованием.

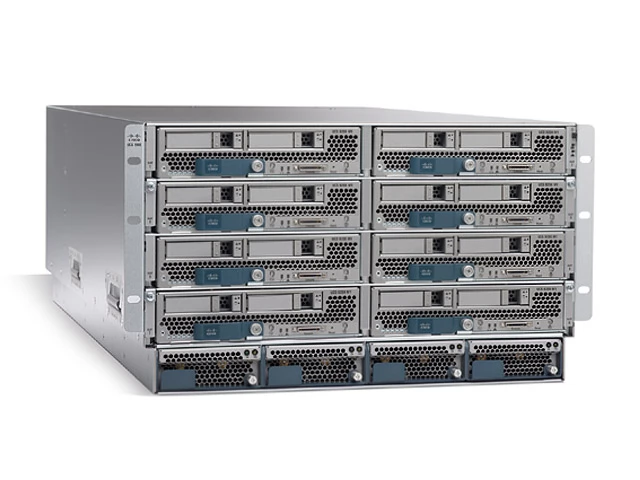

Новое предлагаемое шасси Cisco серии UCS 5100 высотой в 6 стоечных юнитов с системой продольного охлаждения, может быть установлено в стандартную 19-дюймовую стойку. Одно шасси из этой линейки поддерживает до 8 тонких или 4 стандартных блейд-серверов Cisco UCS серии B-Series.
Блейд-шасси Cisco UCS 5108 из серии UCS 5100 дает важный толчок к расширению использования блейд-систем. Используя технологию, единую по структуре, благодаря данной вычислительной системе
- имеет меньше составляющих и деталей;
- не требует дополнительного управления;
- является энергоэкономичным по сравнению с традиционными блейд-шасси.
Эта простота исключает необходимость в отдельном управлении блейд-системой и переключателями, уменьшает затраты на провода, обеспечивает масштабируемость до 40 шасси без усложнения системы. Блейд-система UCS 5108 – самый важный компонент, обеспечивающий простоту и способность к быстрому реагированию информационного центра, как часть объединенной вычислительной системы Cisco
Описание конфигурации Cisco UCS 5100 Series Blade Chassis
Blade server half-width slots | 8 |
I/O slots | 2 |
Fabric extenders | Cisco UCS 2204XP with 4 x 10 Gigabit Ethernet external ports and 16 x 10 Gigabit Ethernet internal ports Cisco UCS 2208XP with 8 x 10 Gigabit Ethernet external ports and 32 x 10 Gigabit Ethernet internal ports Cisco UCS 2304 with 4 x 40 Gigabit Ethernet external ports and 4 x 40 Gigabit Ethernet internal ports All ports Fibre Channel over Ethernet (FCoE) capable |
Fabric interconnect | Cisco UCS 6324 with 4 x 10-Gbps uplinks, 1 x 40-Gbps Enhanced Quad Small Form-Factor Pluggable (QSFP+) expansion port, and 16 x 10-Gbps internal ports All ports Fibre Channel over Ethernet (FCoE) capable |
Input voltage |
100 to 120V AC 200 to 240V AC |
Maximum output power |
1300 watts (W) at 100 to 120V input 2500W at 200 to 240V input |
Frequency | 50 to 60 Hz |
Efficiency | 94% |
Redundancy | Nonredundant, N+1 redundant, and N+N grid redundant |
Fans | 8 hot-swappable fans |
Management |
Cisco UCS 6200 Series Fabric Interconnects provide management for mutichassis configurations Cisco UCS 6300 Series Fabric Interconnects provide management for mutichassis configurations Cisco UCS 6324 Fabric Interconnect provides management for single/dual-chassis implementations |

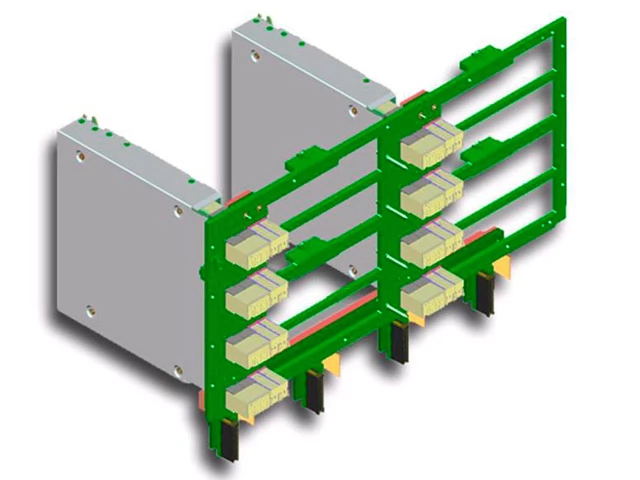

Backplane | 1.2 Tbps of aggregate throughput; supports 10BASE-KR connections for 8 blades |
Temperature: Operating | 50 to 95°F (10 to 35°C) (as altitude increases, maximum temperature decreases by 1°C per 300m) |
Temperature: Nonoperating | -40 to 149°F (-40 to 65°C); maximum altitude is 40,000 ft |
