Блейд-серверная платформа Hitachi Compute Blade 500 идеальна для развертывания виртуализации и облачных приложений. В Compute Blade 500 сочетаются высококлассные функциональные возможности, необходимые современным ответственным дата-центрам, высокая плотность вычислений и легко приспосабливаемая архитектура, благодаря чему удается снизить затраты и повысить эффективность инвестиций.

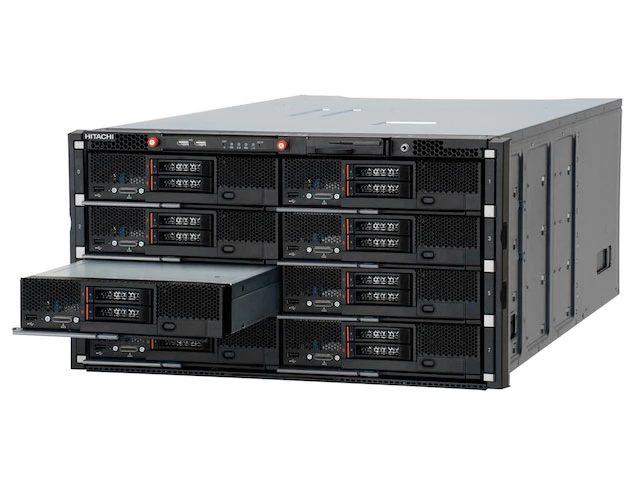

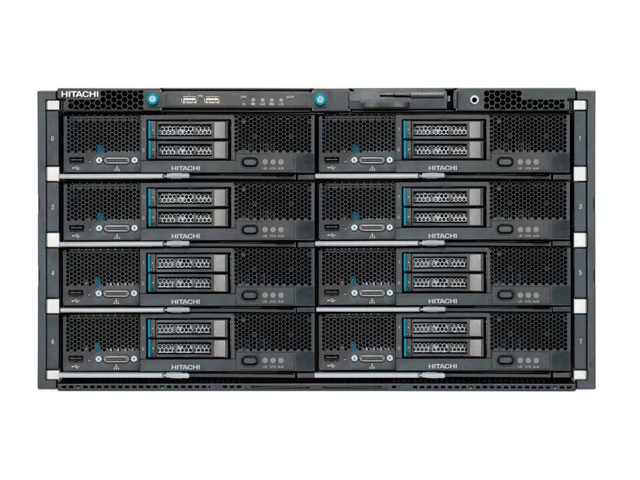

Блейд-серверная система Compute Blade 500
Hitachi Compute Blade 500 (CB 500) обеспечивает высокий уровень вычислительной мощности, производительности, а также беспрецедентную масштабируемость и гибкость конфигурации с последними процессорами семейства Intel Xeon E5 и E7.
Преимущества системы
- Предлагаемая блейд-серверная система позволяет управлять ростом затрат в центре обработки данных путем добавления новых функциональных технологий инновационного дизайна, надежной технической части и высококачественного производства, которым славится компания.
- CB 500 приносит новые уровни энергоэффективности и надежности наряду с уникальными функциями, такими как логические разделы аппаратной встроенной технологии виртуализации Hitachi (LPAR). Это позволяет консолидировать системы с различными конфигурациями ввода / вывода и обеспечивает сбалансированную системную архитектуру, которая поднимает производительность на совершенно новый уровень.
- Доступны модели стандартной и двойной ширины с поддержкой до двух и до четырех процессоров соответственно. Блейд-система CB520H стандартной ширины отличается процессором E5-2600 и поддерживает 24 слота для размещения высокоскоростных DDR4-модулей DIMM памяти ECC. При использовании 32 ГБ модулей памяти можно добиться емкости до 768 ГБ. Кроме этого он поддерживает функцию горячей замены, доступ с фронтальной части, Serial-Attached SCSI (SAS) или твердотельный дисковых накопителей (SSD) с аппаратной технологией RAID. Блейд двойной ширины CB540A использует четыре процессора E5-4600 и поддерживает 48 слотов DIMM на один блейд-сервер.
- Возможности блейд-системы CB520H могут быть увеличены с помощью одного из двух доступных блейд-расширений. Эти блейды могут быть объединены с вычислительными системами с целью добавления объема памяти или расширения возможностей ввода/вывода блейда.
- Данные типы блейд-расширений позволяют системе CB 500 поддерживать PCIe для ускорения работы приложений, а также графический процессор (GPU) для развертывания виртуальных рабочих сред.
Масштабирование до восьми сокетов
Блейд-система CB520X, оснащенная двумя процессорами серии E7, поддерживает технологию межсоединения Hitachi multiblade SMP. Масштабирование позволяет соединять до четырех систем CB520X для достижения системы SMP из восьми сокетов и 192 слотов памяти DIMM. CB520X может быть объединена в двух или четырехблейдовую конфигурацию, а может быть увеличена путем простого добавления блейдов. Таким образом, вычислительные ресурсы памяти и I/O масштабируются для поддержки больших рабочих нагрузок и потребностей в потенциале высокой памяти.
Быстрое развертывание
Блейд-система обладает специальной ЖК-панелью управления и упрощенными настройками конфигурации с поддержкой USB. Простой доступ без использования дополнительных инструментов ускоряет настройку, установку или обновление и, при необходимости, позволяет заменить критические модули для снижения стоимости услуг для базового технического обслуживания. Гибкость и сетевая масштабируемость Hitachi Compute Blade 500 предоставляет широкий спектр возможностей подключения к сети, в том числе высокоскоростные интегрированные функции коммутации и связи будущего на основе совместного доступа к IP-сетям с высокой скоростью. Он также предлагает Fibre Channel и конвергентную коммутируемую связную архитектуру. Возможно подключение практически к любой сетевое инфраструктуре, что уменьшает количество кабелей и сложность построения в центрах обработки данных.
Технические характеристики блейд-системы Hitachi Compute Blade 500

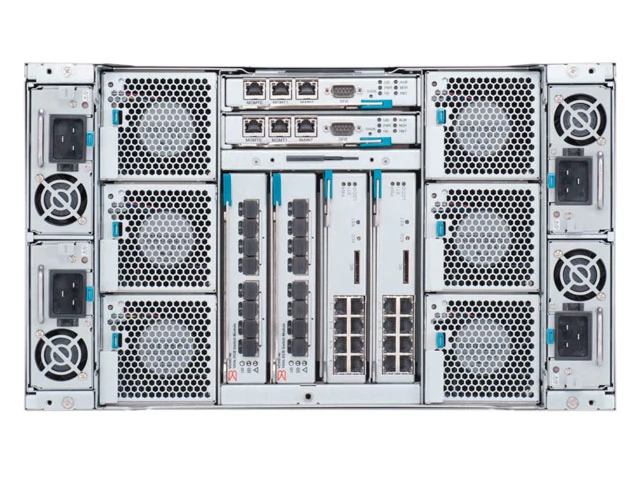

Характеристики блейд-шасси Hitachi Compute Blade 500
Шасси |
|
Размер |
6U (для монтажа в стойке) |
Размеры (Ш x Г x В) |
447 мм x 820 мм x 266 мм |
Диапазон рабочих температур |
5°C ~ 35°C |
Влажность |
20% - 80% |
Модули блейд - серверов |
Поддержка до 8 модулей блейд-серверов |
Блейд-модули хранения данных |
Поддержка до 4 пар блейд-серверов/блейд-модулей хранения в одном шасси |
Модули управления |
1 - по умолчанию, 2 - максимум (резервный) |
Интерфейс локальной сети управления (LAN) |
2 порта Ethernet |
Интерфейс локальной сети обслуживания (LAN) |
1 порт Ethernet |
Последовательный интерфейс технического обслуживания |
1 последовательный интерфейс |
Охлаждающие вентиляторы |
6 – по умолчанию |
Модули коммутатора |
2 - по умолчанию, 4 - максимум |
Модуль коммутатора локальной сети Hitachi 1 Gb |
|
Внутренние порты |
20 портов |
Внешние порты |
4 порта |
Модуль коммутатора локальной сети Hitachi 1 Gb или 10 Gb |
|
Внутренние порты |
20 портов |
Внешние порты |
4 порта 1GbE |
2 порта 10GbE |
|
Модуль коммутатора конвергентной сети Hitachi |
До 16 модулей |
Внутренние порты |
16 портов |
Внешние порты |
8 портов |
Источники электропитания |
До 4 блоков питания |
Входное напряжение |
200 – 240 В (переменный ток), однофазное |
Частота |
50/60 Гц |
Максимальное потребление мощности |
|
Блейд-серверы для шасси Hitachi Compute Blade 500
Компонент |
Описание |
|||
CB520A |
CB520H |
CB540A |
||
ЦП |
ЦП |
Intel Xeon E5-2400 |
Intel Xeon E5-2600 |
Intel Xeon E5-4600 |
Количество сокетов |
2 |
2 |
4 |
|
Память |
Тип разъема DIMM |
Registered ECC DDR3 (с исправлением ошибок) |
Registered ECC DDR3 (с исправлением ошибок) |
Registered ECC DDR3 (с исправлением ошибок) |
Количество слотов |
12 |
24 |
48 |
|
Максимальный объем памяти |
192 Гб (модули памяти DIMM 16 Гб) |
384 Гб (модули памяти DIMM 16 Гб) |
768 Гб (модули памяти DIMM 16 Гб) |
|
Интерфейс управления |
BMC/rKVM |
На базе ядра SH |
||
Локальная сеть управления (LAN) |
1Gbit Ethernet |
|||
Встроенные порты ввода/вывода |
Сетевой контроллер (NIC) |
Два порта Ethernet 1Gb |
Два порта Ethernet 10Gb/1Gb |
Два порта Ethernet 10Gb/1Gb |
Мезонинный модуль |
Шина хоста |
8 портов PCIe (поколение 3.0) |
||
Количество слотов |
2 слота для мезонинных плат* |
2 слота для мезонинных плат |
4 слота для мезонинных плат |
|
Привод жесткого диска |
RAID |
Аппаратный RAID |
||
Отсек HDD |
2 2.5-дюймовых привода SAS HDD/SSD, заменяемых в «горячем» режиме |
|||
Передняя панель |
KVM консоль |
USB разъем (USB 2.0 для оптического загрузочного привода)/KVM разъем (2 разъема USB 2.0, разъем VGA) |
||
Индикатор |
Электропитание, расположение, неисправность |
|||
Форм-фактор |
Стандартная ширина |
Двойная ширина |
||
Операционная система |
Microsoft® Windows Server® 2012, Red Hat Enterprise Linux 6.2, VMware ESX 5.1. Hitachi Compute Blade |
|
