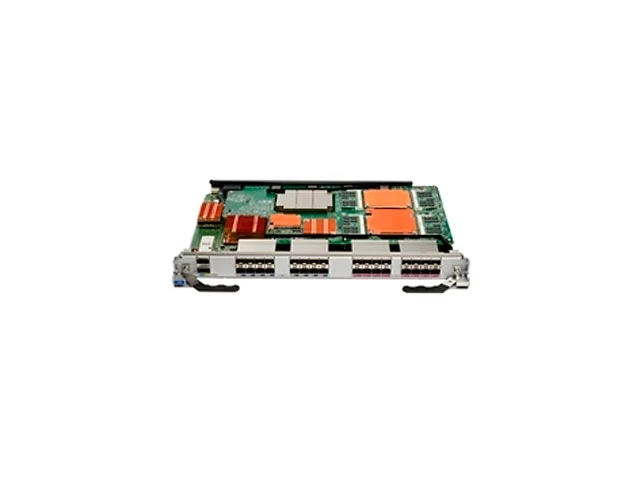

Блейд-модуль расширения Brocade SX6 Extension Blade - это многопротокольное решение расширения для Brocade Director X6 обеспечивает безопасное и быстрое перемещение большего количества данных на расстоянии и масштабирование, скорость до 80 Гбит/с на блейд, мультипротокольное подключение консолидирует трафик Fibre Channel и IP-репликации.
Решение Brocade SX6 Extension Blade для директоров Brocade X6 обеспечивает безопасное перемещение большего объема данных на большее расстояние со скоростью, масштабируемым для поддержки самых требовательных сред. Оно сочетает надежность класса директоров с технологией Fabric Vision для упрощения управления, автоматического обнаружения аномалий WAN и предотвращения непланированного простоя.
Особенности Brocade SX6 Extension Blade
Отраслевая производительность- До 80 Гбит/с на каждый модуль обеспечивает лидирующую в отрасли производительность
- Максимизация использования WAN-ссылок с помощью технологии оптимизации протоколов и расширение пропускной способности WAN с аппаратным сжатием
- Защита потоков данных на расстоянии без потери производительности
- Горячая замена компонентов шасси и неразрушающие обновления программного обеспечения повышают доступность
- Технология без потерь отказа защищает от сбоев WAN-связи и предотвращает перезапуск/ресинхронизацию
- Динамическое разделение пропускной способности поддерживает производительность репликации во время сбоев
- Проактивный мониторинг помогает избежать непланированных простоев, обнаруживая аномалии WAN
- Многопротокольное подключение портов консолидирует трафик репликации Fibre Channel и IP
- До четырех модулей на каждое шасси обеспечивает гибкость масштабирования по мере роста
- Плотность портов обеспечивает масштабируемое подключение по запросу для большего количества устройств хранения Fibre Channel и IP
- Расширяет Fabric Vision на расстояние для большего контроля и прозрачности
- Расширенный мониторинг и оповещение упрощают устранение неполадок в потоках ввода-вывода на расстоянии
- Встроенный генератор трафика и инструмент тестирования WAN упрощают развертывание
Техническое описание Brocade SX6 Extension Blade
Жизненный цикл | Активный |
Сертифицированный максимум | Одинарная структура: 56 доменов, 7 переходов Многопротокольная структура маршрутизации: 19 переходов |
Класс обслуживания | Класс 2, Класс 3, Класс F (межкоммутаторные кадры) |
Порты Ethernet | 16 портов 1/10 GbE и два порта 40 GbE |
Производительность Fibre Channel | Скорость линии 4,25 Гбит/с, полный дуплекс; Скорость линии 8,5 Гбит/с, полный дуплекс; Скорость линии 10,53 Гбит/с, полный дуплекс; Скорость линии 14,025 Гбит/с, полный дуплекс; 28,05 Гбит/с, полный дуплекс; автоопределение скоростей портов 4,8,16, 32 Гбит/с; 10 Гбит/с опционально программируется на фиксированную скорость порта |
Порты Fibre Channel | 16 портов 32G Fibre Channel |
Порты 40GbE | 2 порта WAN 40GbE (QSFP) |
Порты 1/10GbE | 16 портов 1/10GbE WAN или LAN |
Типы портов | F_Port, E_Port, EX_Port, D_Port и AE_Port. Для FCIP, VE_Port (виртуальный E_Port) |
Масштабируемость | Полная коммутационная архитектура с максимум 239 коммутаторами |
Размер (мм) | 420,6 (Ш) x 36,3 (В) x 289,8 (Г) |
Поддерживаемое шасси директора | Brocade X7 Director и Brocade X6 Director |
Тип лезвия | Многопротокольный удлинитель |
