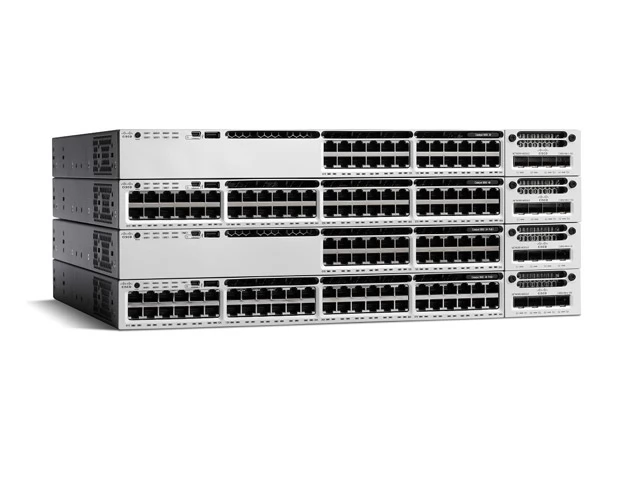

Коммутаторы серии Catalyst 3850

Устройства Cisco Catalyst 3850 являются стекируемыми коммутационными платформами уровня доступа. Это оборудование входит в линейку коммутаторов корпоративного класса следующего поколения. С их помощью можно совершать конвергенцию проводных и беспроводных сетевых конфигураций на базе одной унифицированной платформы. Коммутаторы этой серии построены с применением интегральной схемы Unified Access Data Plane (UADP), которая поддерживает широкий спектр унифицированных политик для проводных и беспроводных сетей, а также позволяет проводить мониторинг и оптимизацию их работы. Это стало возможным во многом благодаря поддержке инновационной технологии Cisco StackWise 480.

Функциональные возможности

• Встроенный контроллер беспроводной сети коммутатора способен гарантировать пропускную способность на уровне до 40 Гб. Им поддерживается работа с 50-ю беспроводными точками доступа и 2000 клиентами.

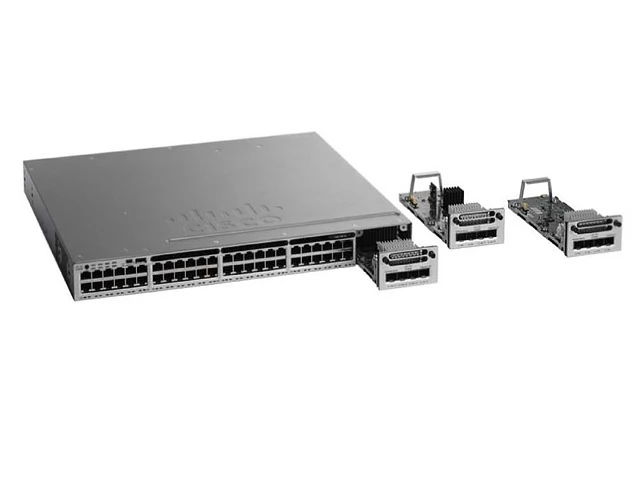

• Функционирование проводных сетевых конфигураций поддерживается за счет 24 или 48 портов 10\100\1000 и PoE+. Есть также возможность применения и энергетически эффективного интерфейса Ethernet (EEE). Кроме этого, коммутационной платформой могут также использоваться три дополнительных модуля восходящего канала с 4-мя портами Gigabit Ethernet, 2-мя интерфейсами 10 Gigabit Ethernet или 4-ми портами 10 Gigabit.

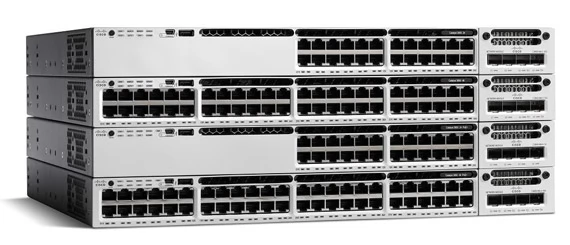

• Благодаря поддержке технологии Cisco StackWise 480 можно масштабировать коммутаторы Cisco Catalyst 3850, создавая стеки с пропускной способностью 480 Гбит/сек. Использование Cisco StackPower позволит проводить стекирование компонентов системы питания коммутатора с целью резервирования питания.
• Эффективно провести резервирование позволят два дополнительных источника питания и три модульных вентилятора. Поддержка технологии PoE+ позволит обеспечивать каждый из коммутационных портов питанием 30 Вт. Благодаря этому появляется возможность реализации конфигураций IP-телефонии, обеспечивая устройства электропитанием через коммутационные порты.

Конфигурации коммутаторов

Устройства серии 3850 могут выпускаться с 24-мя или 48-ю коммутационными портами. Могут использоваться Gigabit Ethernet SFP или 10 Gigabit Ethernet SFP+. В качестве источников питания в коммутаторах применяются блоки мощностью 350Вт, 715Вт и 1100Вт для переменного тока, а также 440Вт для постоянного тока. Для поддержки бесперебойного питания в конструкции коммутатора предусмотрены слоты для установки резервного блока. Основной и резервный блоки можно самостоятельно комбинировать при заказе оборудования.

Преимущества коммутаторов

Устройства Cisco Catalyst 3850 стали первыми коммутаторами со стекируемым доступом, объединившими проводные и беспроводные сети на одной аппаратной платформе под управлением специального софта Cisco IOS XE. Управлять коммутационными конфигурациями можно с применением одной командной строки CLI, что позволило сократить число точек, требуемых для управления сервисами, поддерживаемыми конвергированными сетями. Благодаря этому упростилась структура управления сетевыми конфигурациями, уменьшилось количество выполняемых операций для управления, что повело за собой сокращение общей стоимости владения сетью и ее обслуживания. Коммутаторы серии 3850 отличаются расширенными функциями качества обслуживания для конвергентных сетей. Устройство осуществляет управление пропускной способностью конвергированных сетей с помощью не имеющих аналогов инструментов. Они позволяют поддерживать иерархическое управление пропускной способностью, начиная с уровня доступа и продвигаясь далее к уровням пользователей.

Технические характеристики коммутаторов серии Cisco Catalyst 3850
