Коммутационные модули Cisco Nexus серии 7000 для построения центров обработки данных.

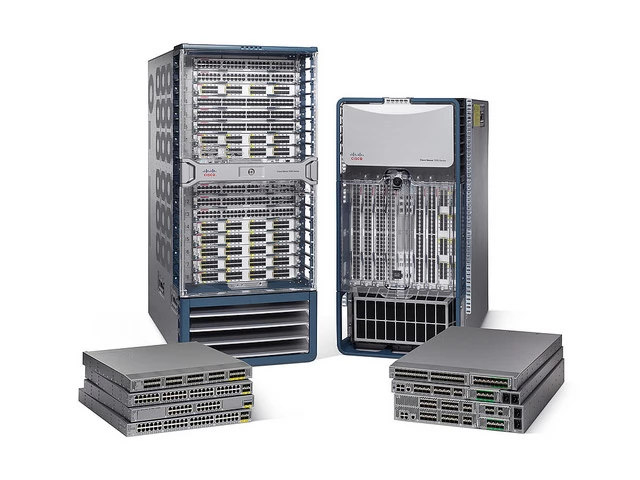

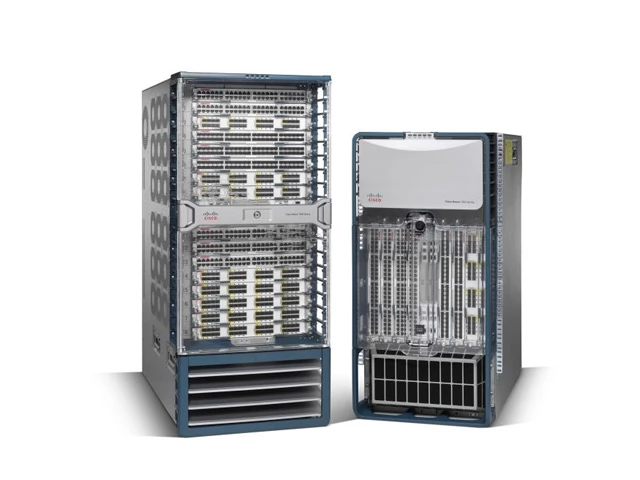

Коммутаторы Cisco Nexus 7000 Series
Cisco Nexus 7000 относится к новым коммутационным системам, на основе которых можно построить современную инфраструктуру многофункциональных центров обработки данных и хранения информации. В основу устройств положены инновационные технологии, позволяющие получить унифицированную архитектуру коммутации информационных потоков, а также высокопроизводительное ядро, которое позволяет работать с масштабным трафиком в условиях динамически меняющейся информационной среды. Новые коммутаторы являются модульными системами, отличительной чертой которых является широкий спектр функций NX-OS и возможность поддержки высокой скорости обмена данными – от 10 до 100 Гбит/сек.
Особенности коммутационной платформы
- Платформа коммутаторов серии Cisco Nexus 7000 разработана для реализации возможностей многофункционального применения информационных сервисов в центрах обработки данных, а также для решения комплекса ресурсоемких задач.
- Отличительной характеристикой применяемой платформы является повышенная производительность, высокая плотность коммутируемого трафика, возможность поддержки процессов виртуализации. Аппаратная часть коммутационных платформ отличается минимальным энергопотреблением и улучшенной системой охлаждения. Благодаря перечисленным особенностям можно эффективно развивать инфраструктуру современных центров обработки данных, поддерживая их высокую рентабельность.
- Используемая в платформах Nexus 7000 архитектура, отличается непрерывностью своего функционирования, что удалось получить благодаря применению специальной конструкции коммутаторов. Это способствует эффективному взаимодействию всех аппаратных модулей коммутатора, а поддерживаемые функции NX-OS и встроенные инструменты управления позволяют поддерживать рабочую информационную среду с нулевым временем простоя.
- Установка в информационную структуру центра обработки данных коммутаторов Cisco Nexus 7000 позволит в будущем, при потребности, легко внедрять новые сетевые технологии. Среди основных можно отметить следующие: Cisco Locator / ID Separation Protocol, Fibre Channel over Ethernet, Cisco Overlay Transport Virtualizatio, инструменты многопротокольной коммутации Cisco IOS на основе меток и прочее.
Применяемые высокотехнологичные решения
Аппаратная часть коммутаторов 7000-й серии поддерживает функционирование модулей Nexus 7000 Fabric 2. Использование этих устройств позволяет получить показатели производительности в два раза выше по сравнению с модулями предыдущего поколения. Их работа позволит обеспечивать скорость коммутации на уровне 550 Гбит/сек, в расчете на один слот. В коммутаторах Cisco Nexus 7000 используются высокопроизводительные модули ввода/вывода Cisco Nexus серии 7000 F2. Эти устройства владеют 48-ми коммутационными портами Ethernet 1/10 Гбит/с, которые способны демонстрировать оптимальный уровень производительности при поддержке функций коммутации 2-го и 3-го уровней. Все имеющиеся порты демонстрируют скорость работы с показателем 720 млн. пакетов за секунду и пропускную способность на уровне 480 Гбит/сек. Коммутационное оборудование 7000-й серии может поддерживать Cisco FabricPath, что потребуется при работе с гибкими и масштабируемыми сетями 2-го уровня. Благодаря наличию FCoE есть возможность эффективной конвергенции локальных сетевых конфигураций, применяемых для ресурсоемких вычислений, а также сетей, объединяющих оборудование для хранения архивной информации. Процедура конвергенции осуществляется в рамках одной сетевой конфигурации Ethernet.
Технические характеристики Cisco Nexus 7000 Series
Система |
|
Совместимость |
Поддержка всех шасси Cisco Nexus 7000 Series |
Совместимость ПО |
ПО Cisco NX-OS Software Release 5.0 или более поздний (минимальные требования) |
Объем памяти |
2 GB DRAM |
Индикаторы передней панели |
Состояние: Заленый (рабочий), красный (ошибка) или оранжевый (трубочный модуль) • Соединение: Зеленый (порт включен или соединен), оранжеый (порт выключен), мигающий оранжеый (ошибка на порту), выключен (порт включен и несоединен) или мигающий зеленый и оранжевый совместно с голубым индикатором (порт для идентификации; маячок) Идентификация: Голубой (оператор проставил эту карту для идентификации; маячок) или вылючен (модуль не промаркирован) |
Программируемые интерфейсы |
• Extensible Markup Language (XML) • Scriptable command-line interface (CLI) • Cisco Data Center Network Manager (DCNM) GUI |
Сетевое управление |
Cisco DCNM 5.0 |
Физические интерфейсы |
|
Соединение |
8 портов 10 Gigabit Ethernet, используя оптику X2 |
Максимальная емкость порта |
64 порта 10 Gigabit Ethernet для 10-слотового шасси и 128 портов 10 Gigabit Ethernet для 18-слотового шасси |
Безопасность MAC |
Все 8 портов имеют встроенное обеспечение безопасности IEEE 802.1AE MAC и шифровальщик AES с ключем 128-bit (необходима лицензия на программное обеспечение) |
Очереди на каждый порт |
• Входящие: 8 очередей и 2 порога (RX: 8q2t) • Исходящие: 1 строгая по приоритетам очередь, 7 дефицитных по весу кольцевых (DWRR) очередей и 4 порога (TX: 1p7q4t) |
Планирование |
Низкие по весу и кольцевое (DWRR) и шаблонное кольцевое (SRR) |
Буфер на порт |
• Входящая: 92 MB на каждый порт • Исходящая: 80 MB на каждый порт |
Поддержка Jumbo фрейма для соединенных и маршрутизируемых пакетов |
До 9216 байтов |
Двигатель: Dual M1-XL |
|
Производительность |
120 Mpps Layer 2 и Layer 3 IPv4 однокастинговые и 60 Mpps IPv6 однокастинговые |
Входы MAC |
128K |
Виртуальные каналы |
16,384 доменов мостовых и 4096 одновременных VLANs на каждый VDC |
Политики |
16,000 |
Архитектурные интерфейсы |
|
Архитектура интерфейса коммутатора |
80 Gbps в каждом направлении (160 Gbps полный дуплекс) распределенные по всем 5 модулям |
OIR |
Горячая вставка и изъятие |
Среда |
|
Физические размеры |
• Включает один модульный слот входа/выхода на шасси Cisco Nexus 7000 Series • Размеры (В x Д x Ш): 1.733 x 15.3 x 21.9 in (4.4 x 38.9 x 55.6 cm) • Вес: 14 lb |
Замерочное время между ошибками (MTBF) |
52,107 часов |
Условия работы |
• Рабочая температура: от 32º до 104ºF (от 0º до 40ºC) • Рабочая относительная влажность: от 5% до 90%, без конденсации • Температура хранения: от -40ºF до 158ºF (от -40º до 70ºC) • Относительная влажность хранения: от 5% до 95%, без конденсации |
Соответствие |
• FCC Part 15 (CFR 47) (USA) Class A • ICES-003 (Canada) Class A • EN55022 (Europe) Class A • CISPR22 (International) Class A • AS/NZS CISPR22 (Australia and New Zealand) Class A • VCCI (Japan) Class A • KN22 (Korea) Class A • CNS 13438 (Taiwan) Class A • CISPR24 • EN55024 • EN60601-1-2 • EN61000-3-2 • EN61000-3-3 • EN300 386 |
Стандарты |
• Уровни критерий NEBS • SR-3580 NEBS Level 3 (GR-63-CORE, issue 3, and GR-1089-CORE, issue 4) • Telecommunications Carrier Group (TCG) Checklist • ATT TP76200 level 3 • ETSI 300 019-1-1, Class 1.2 Storage • ETSI 300 019-1-2, Class 2.3 Transportation • ETSI 300 019-1-3, Class 3.2 Stationary Use |
Безопасность |
• UL/CSA/IEC/EN 60950-1 • AS/NZS 60950 • GB4943 |
Гарантия |
Стандартная одногодичная гарантия для Cisco Nexus 7000 Series Switches |
