Коммутатор DELL Brocade 5000 Switch, имеющий 32 порта Fiber Channel 4Gb для хранения данных работает одинаково хорошо с самыми популярными и технологичными с точки зрения бизнеса операционными системами, такими, как: Windows, Linus, Unixи.

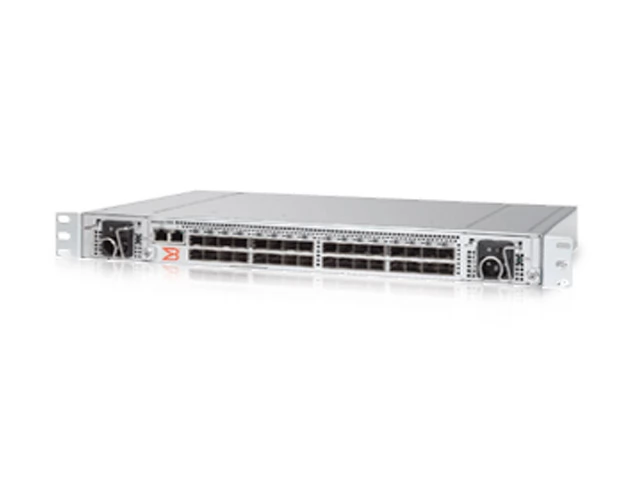

Коммутатор DELL Brocade 5000 Switch
В любом крупном предприятии в первую очередь создают хорошо отлаженную и надежную сетевую структуру, с помощью которой можно будет осуществлять передачу данных от центра обработки непосредственно к системам хранения. Сетевой коммутатор Dell Brocade 5000 оснащен 32 FC – портами со скоростной способностью в 4 Гбит, совокупная скорость при этом, достигает более 256 Гбит. Администратор владения в таких условиях работы может подключать до 32 портов, которые будут функционировать в 4 Гбит, но при этом, расстояние не должно превышать 100 км, в случае, когда расстояние составляет 500 км, скорость понижается до 1 Гбит в секунду.
Сетевой коммутатор Brocade 5000 поддерживает перемаршрутизацию трафика на основе FSPF. Если во время выполнения работы возникают неполадки с питанием, пользователь может без прерывания работы заменить блоки питания, выполнить резервное копирование данных, тем самым обеспечить надежность и безопасность обработанной информации. То же самое можно выполнять при обновлении программного обеспечения. «Горячие» функции несут в себе несомненную пользу, поскольку позволяют неразрывно проводить операции и при этом, не отключаться от рабочего процесса. Коммутатор Dell Brocade 5000 может выполнять развертку или установку, используя разработанный Brocade инструмент.
Коммутатор Brocade 5000 для хранения данных работает одинаково хорошо с самыми популярными и технологичными с точки зрения бизнеса операционными системами, такими, как: Windows, Linus, Unixи т.д. Коммутатор Dell Brocade 5000 может создать магистраль, поддерживающую высокий уровень передачи данных, так называемая ISL магистраль, к которой подключается 8 портов. Без нагрузок сеть показывает прекрасные значения, при загруженности могут возникать конфликты при маршрутизации, что увеличивает запаздывание трафика. Коммутатор Brocade 5000 для хранения данных создан так, чтобы пользователь никогда не ощущал потребности в постоянной оптимизации данного продукта.
Технические характеристики коммутатора DELL Brocade 5000 Switch
| Порты Fibre Channel | 32 порта, универсальные (E, F и FL) |
Масштабируемость | Архитектура полной сети с поддержкой до 239 коммутаторов |
Сертифицированный максимум | 50 коммутаторов, семь транзитных участков_при необходимости могут быть сертифицированы и более крупные сети |
Совместимость | Все коммутаторы Brocade |
Производительность | Скорость линии связи - 1,063 Гбит/с (дуплексный режим) Скорость линии связи - 2,125 Гбит/с (дуплексный режим) Скорость линии связи - 4,25 Гбит/с (дуплексный режим) Автоматическое распознавание скоростей портов: 1 Гбит/с, 2 Гбит/с и 4 Гбит/с Возможность программирования фиксированной скорости порта Синхронизация по скорости между портами: 1, 2 и 4 Гбит/с |
ISL-магистрали | До восьми портов 4,25 Гбит/с на ISL-магистраль До 32 Гбит/с на ISL-магистраль |
Совокупная пропускная способность | 256 Гбит/с от точки до точки |
Задержка в матрице коммутации | Менее 1,0 мкс при бесконфликтной сквозной маршрутизации на скорости 4 Гбит/с |
Максимальный размер кадра | Полезная нагрузка – 2112 байт |
Классы обслуживания | Класс 2, класс 3, класс F (межкоммутаторные фреймы) |
Типы портов | FL_Port, F_Port и E_Port Автораспознавание на основе типа коммутатора (U_Port) |
Типы трафика данных | Сетевые коммутаторы, поддерживающие одноадресную и широковещательную рассылку |
Типы материалов для печати | Носители с малым форм-фактором и возможностью «горячей» замены (SFP) Коротковолновые – до 500 м (1640 футов) Длинноволновые - до 10 км (6,2 мили) Сверхдлинноволновые – до 100 км (62,1 мили) Расстояние зависит от характеристик волоконно-оптического кабеля и скорости порта. |
Сетевые сервисы | Simple Name Server (сервер простых имен); Registered State Change Notification (уведомление о зарегистрированных изменениях состояния, RSCN) Дополнительные сетевые сервисы Brocade Advanced Zoning (усовершенствованное зонирование Brocade); Brocade Fabric Watch (мониторинг состояния сети Brocade); Brocade Extended Fabrics (расширенные сети Brocade); Brocade Remote Switch (удаленный коммутатор Brocade); Brocade ISL Trunking (ISL-магистрали Brocade); Brocade Advanced Monitoring (расширенный мониторинг функционирования Brocade); Brocade Web Tools (веб-инструменты Brocade)Performance |
Опции | Носители с малым форм-фактором и возможностью «горячей» замены (SFP) |
| Поддерживаемое программное обеспечение управления | Telnet_SNMP (базы управляющей информации элементами сети (FE MIB), управления через FC-интерфейс (FC Management MIB)) Brocade Advanced Web Tools (расширенные веб-инструменты Brocade) (по заказу) Brocade Fabric Manager (по заказу) |
| Доступ для управления | Порт 10/100 Ethernet (RJ-45) Последовательный порт (RS-232) Внутриполосное подключение через Management Server |
Диагностика | Самотестирование при включении питания и встроенные средства интерактивной/автономной диагностики |
| Корпус | Высота в стойке: 1U Вес: 4,9 кг (10,8 фунта) с двумя источниками питания, без модуля SFP Ширина: 42,9 см (16,9 дюйма) Высота: 4,4 см (1,7 дюйма) Глубина: 26,4 см (10,4 дюйма) |
| Температура | При эксплуатации: от 0°C до 40°C (от 32°F до 104°F)_ В нерабочем режиме: от -25°C до 70°C (от -13°F до 158°F) |
| Влажность | При эксплуатации: от 20% до 85% без конденсации при 40°C (104°F) |
| Высота над уровнем моря | При эксплуатации: до 3000 метров (9842 футов) При хранении: до 12 км (39 370 футов) |
| Ударная нагрузка | При эксплуатации: полусинусоидальная перегрузка 20g в течение 6 мс В нерабочем режиме: трапецеидальная перегрузка 20g в течение 12-18 мс |
| Уровень вибрации | При эксплуатации: синусоидальная перегрузка 0,5g, случайная вибрация со среднеквадратичным значением 0,4g при частоте от 5 до 500 Гц В нерабочем режиме: синусоидальная перегрузка 2,0g, случайная вибрация со среднеквадратичным значением 1,1g при частоте от 5 до 500 Гц |
| Воздушный поток | Высокая скорость: 40 куб. футов/мин. Низкая скорость (65%): 27,5 куб. фута/мин. |
| Максимальная мощность | 70 Вт |
| Потребляемая мощность системы | 70 Вт (максимум), 60 Вт (номинал) |
| Номинальное входное напряжение | От 100 до 240 В~, универсальное |
| Частота входной линии | 47-63 Гц |
| Минимальное входное напряжение | 90 В~ |
| Максимальное входное напряжение | 260 В~ |
| Теплоотдача (при эффективности 80%) | 240 БТЕ/ч |
| Пусковой ток | Максимум 15 А за период от 10 до 150 мс при 50°C (122°F) |
