Коммутаторы DELL Networking N3000 серии (N3024, N3024F, N3024P, N3048, N3048P) повышают скорость работы ваших сетевых соединений. Модернизируйте сети с помощью коммутаторов DELL Networking 3000 GbE с поддержкой PoE+ и распределением третьего уровня, поддержкой агрегации каналов на несколько шасси (MLAG) и стекирования 12 модулей.

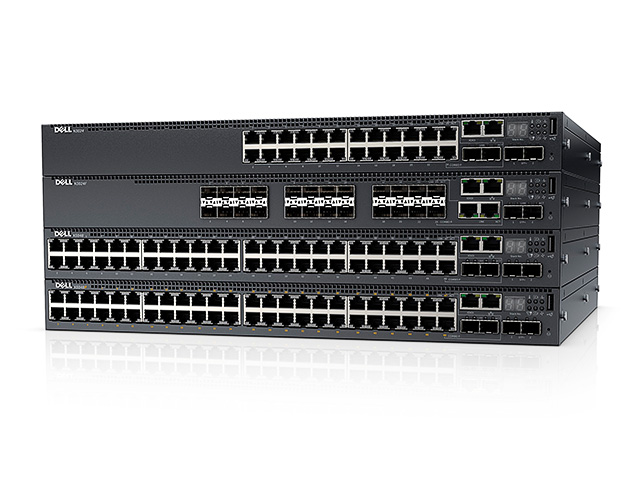

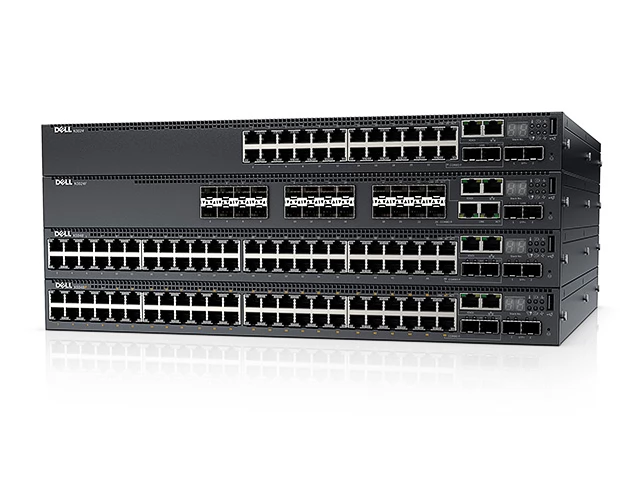

Обзор серии коммутаторов третьего уровня DELL Networking N3000 1GbE
Модернизация вашей сети с DELL Networking N3000 GbE.
Серия Dell Networking N3000 – семейство энергоэффективных и доступных коммутаторов 1GbE, разработанных для модернизации и масштабирования сетевой инфраструктуры. Серия Dell N3000 сетевых коммутаторов GbE третьего уровня производства Dell обеспечивает высокую отказоустойчивость для агрегации и доступа, предлагая простые в управлении решения, которые предоставляют следующие функциональные возможности:
- использование технологии агрегации каналов на несколько шасси (MLAG) для разветвленного резервирования без циклов и без связующего дерева, что обеспечивает максимальное использование пропускной способности и высокой доступности;
- поддержка взаимодействия между интерфейсами с помощью протокола Cisco's Rapid Per VLAN Spanning Tree (RPVST+) и устройств, использующих протокол Cisco Discovery Protocol (CDP);
- более гибкие варианты выбора сети путем объединения устройств с помощью передовых протоколов на основе открытых стандартов;
- расширенные возможности маршрутизации, безопасности и масштабируемости IPv4 и IPv6 третьего уровня;
- plug-ang-play конфигурация массивов хранения данных Dell EqualLogic iSCSI с помощью одной команды настройки iSCSI, которая упрощает многоступенчатую настройку и позволяет избежать возможных ошибок.
Предоставление чистой электроэнергии для сетевых устройств с поддержкой PoE+.
Серия коммутаторов Dell Networking N3000 поддерживает до 48 портов с питанием Power-over-Ethernet Plus (PoE+) без внешнего источника питания. Это позволяет подключать устройства с высокими требованиями к электропитанию (до 30,8 Вт) без необходимости в подключении с помощью отдельного кабеля питания. Технология PoE+ в особенности полезна в старых зданиях, в которых подвод питания к нескольким отдаленным местоположениям может быть крайне затратным.
Повышение эффективности работы с Dell Networking N3000 1Gb Ethernet.
Будучи разработанным для сокращения эксплуатационных затрат, коммутатор серии N3000 может работать при температурах до 122°F (50°C), что позволяет сократить затраты на охлаждение. В число функциональных возможностей, которые позволяют повысить общую эффективность работы, входят следующие:
- энергоэффективный источник питания, поддерживающий «горячую» замену, с сертификацией 80PLUS, с поддержкой одновременного использования двух источников питания;
- достаточная мощность для поддержки 48 портов с электропитанием PoE+ (до 30,8 Вт) в шасси форм-фактора 1U;
- резервные охлаждающие вентиляторы с переменной скоростью;
- энергоэффективный Ethernet и устройства физического уровня с низким энергопотреблением, которые позволяют сократить подачу питания на неактивные порты и нерабочие каналы.
Расширенный набор функциональных возможностей, которые позволяют упростить управление.
Серия коммутаторов Dell Networking N3000 разработана для простого развертывания, превосходной совместимости работы и обеспечения быстрого обучения сетевых администраторов. Один выпуск ОС (Dell Networking OS 6) обеспечивает согласованную конфигурацию для всех устройств серии N с полным набором функциональных возможностей:
- единый общепринятый интерфейс командной строки и графический пользовательский интерфейс, использующий хорошо известный командный язык, который поможет опытным сетевым администраторам работать более эффективно;
- автоматическая конфигурация USB, которая помогает сетевым администраторам быстро развертывать зеркальные конфигурации на различных устройствах путем простой вставки USB-ключа;
- разнообразные функциональные возможности корпоративного класса с хорошо известными и интуитивно понятными командами настройки и управления;
- передовые протоколы на основе открытых стандартов и технологии интеллектуальной интеграции, которые позволяют упростить работу сетей с устройствами различных производителей.
Уверенное развертывание любого масштаба с Dell Networking N3000.
Благодаря высокой пропускной способности и емкости, которые позволяют справляться с непредвиденными рабочими нагрузками, коммутаторы серии N3000 являются идеальным решением для быстро растущих сетей GbE, которые нуждаются в высокой плотности агрегации с комплексным резервированием и высокой доступностью.
- Скорость передачи данных - до 260 Гбит/с (полнодуплексный режим), скорость пересылки - до 93 млн. пакетов в секунду;
- модуль расширения с возможностью «горячей» замены поддерживает двойные модули SFP+ и 10GBaseT;
- встроенные порты для стекирования и стандартные кабели для стекирования устройств серии N поддерживают архитектуру стекирования до 12 модулей с пропускной способностью 84 Гбит/с;
- возможность управления 624 портами 1GbE из одного экрана или IP-адреса благодаря стекированию коммутаторов.
Технические характеристики коммутаторов Dell Networking N3000 1GbE
Условные обозначения в сравнительной таблице характеристики Dell NetWorking N3000:
S — стандартная комплектация
OA — опциональная комплектация
N — не доступно
Характеристики стандартных портов передачи трафика | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Характеристики стандартных портов | 24 фиксированных порта 1GbE RJ45 с автоматическим определением (1Гбит/с /100Мбит/с /10Мбит/с) | 24 фиксированных порта 1GbE SFP (1Гбит/с /100Мбит/с) | 24 фиксированных порта 1GbE RJ45 с автоматическим определением и поддержкой PoE+ (1Гбит/с /100Мбит/с / 10Мбит/с) | 48 фиксированных портов 1GbE RJ45 с автоматическим определением (1Гбит/с /100Мбит/с /10Мбит/с) | 48 фиксированных портв 1GbE RJ45 с автоматическим определением и поддержкой PoE+ (1Гбит/с/ 100Мбит/с/ 10Мбит/с) | |||||
Встроенные выделенные порты 10GbE с поддержкой SFP+ (помимо стандартных портов) | 2 | 2 | 2 | 2 | 2 | |||||
Встроенные комбинированные порты GbE SFP | 2 | N | 2 | 2 | 2 | |||||
Встроенные комбинированные порты RJ45 GbE 10/100/1000BASE-T | N | 2 | N | N | N | |||||
Встроенные выделенные порты 40GbE QSFP+ | N | N | N | N | N | |||||
Поддержка технологии Power-over-Ethernet Plus (PoE+) | N | N | S | N | S | |||||
Максимальная мощность на порт при питании PoE | N | N | 30,8 Вт на каждый из 24 портов | N | 30,8 Вт на каждый из 48 портов | |||||
Характеристики модульных портов передачи трафика | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Отсек для модулей расширения с поддержкой «горячей» замены | На задней панели | На задней панели | На задней панели | На задней панели | На задней панели | |||||
Поддержка модулей для 10GbE | S | S | S | S | S | |||||
Поддержка модулей для 40GbE | N | N | N | N | N | |||||
Поддержка 40GbE на 4 кабеля оконечной разводки 10GbE | N | N | N | N | N | |||||
Функциональные возможности портов передачи трафика | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Автоматическое согласование скорости передачи и параметров управления потоком данных | S | S | S | S | S | |||||
Автоматическое определение MDI/MDIX | S | S | S | S | S | |||||
Зеркалирование портов | S | S | S | S | S | |||||
Зеркалирование портов на основе потока | S | S | S | S | S | |||||
Управление лавинообразными широковещательными рассылками | S | S | S | S | S | |||||
Поддержка энергоэффективного Ethernet на каждый порт | S | S | S | S | S | |||||
Поддержка профилей портов, включая профили администратора | S | S | S | S | S | |||||
Характеристики управления и конфигурации портов | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Один консольный/порт управления RJ45 с протоколом сигнализации RS232 | Передние | Передние | Передние | Передние | Передние | |||||
Один порт управления по вспомогательному каналу (10/100/1000BASE-T) | Передние | Передние | Передние | Передние | Передние | |||||
Один USB-порт (тип A) для конфигурации | Передние | Передние | Передние | Передние | Передние | |||||
Характеристики стекирования | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Встроенные порты для стекирования mini-SAS на задней панели | 2 порта 21 Гбит/с | 2 порта 21 Гбит/с | 2 порта 21 Гбит/с | 2 порта 21 Гбит/с | 2 порта 21 Гбит/с | |||||
Стекирование пользовательских портов | N | N | N | N | N | |||||
Максимальное расстояние для стекирования (м) | 3 | 3 | 3 | 3 | 3 | |||||
Максимальная скорость при стекировании (полнодуплексный режим) | 84 Гбит/с | 84 Гбит/с | 84 Гбит/с | 84 Гбит/с | 84 Гбит/с | |||||
Характеристики коммутатора | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Пропускная способность коммутационной матрицы (полнодуплексный режим) | 212 Гбит/с | 212 Гбит/с | 212 Гбит/с | 260 Гбит/с | 260 Гбит/с | |||||
Скорость пересылки | 158 млн. пакетов в секунду | 158 млн. пакетов в секунду | 158 млн. пакетов в секунду | 193 млн. пакетов в секунду | 193 млн. пакетов в секунду | |||||
Коммутация 2 уровня со скоростью передачи линии | S | S | S | S | S | |||||
Маршрутизация 3 уровня со скоростью передачи линии | S | S | S | S | S | |||||
Объем памяти ЦП | 1 Гб | 1 Гб | 1 Гб | 1 Гб | 1 Гб | |||||
Флэш-память | 256 Мб | 256 Мб | 256 Мб | 256 Мб | 256 Мб | |||||
Память буфера пакетов | 4 Мб | 4 Мб | 4 Мб | 4 Мб | 4 Мб | |||||
Два образа микропрограммы во внутренней памяти | S | S | S | S | S | |||||
Датчики температуры для контроля условий эксплуатации | S | S | S | S | S | |||||
Диагностика кабелей | S | S | S | S | S | |||||
Диагностика оптического приемопередатчика (SFP/SFP+) | S | S | S | S | S | |||||
Поддержка контроля коммутатора | S | S | S | S | S | |||||
Обнаружение однонаправленного канала связи (UDLD) | S | S | S | S | S | |||||
Шасси | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Размеры, дюймы (В x Ш x Г): | 1,7126 x 17,0866 x 16,0236 | 1,7126 x 17,0866 x 16,0236 | 1,7126 x 17,0866 x 16,0236 | 1,7126 x 17,0866 x 16,0236 | 1,7126 x 17,0866 x 16,0236 | |||||
Размеры, мм (В X Ш X Г): | 43,5 x 434,0 x 407,0 | 43,5 x 434,0 x 407,0 | 43,5 x 434,0 x 407,0 | 43,5 x 434,0 x 407,0 | 43,5 x 434,0 x 407,0 | |||||
Высота стойки | 1U | 1U | 1U | 1U | 1U | |||||
Комплект для монтажа в стойку | N | N | N | N | N | |||||
Система для монтажа в стойку с направляющими ReadyRails™, не требующая инструментов | S | S | S | S | S | |||||
Примерный вес, фунты (без модулей) | 13,2277 | 13,2277 | 14,5505 | 13,8891 | 15,2119 | |||||
Примерный вес, кг (без модулей) | 6,0 | 6,0 | 6,6 | 6,3 | 6,9 | |||||
Устройства электропитания и охлаждения | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Внутренние отсеки для блоков питания, поддерживающих «горячую» замену | 2 | 2 | 2 | 2 | 2 | |||||
Блоки питания с поддержкой «горячей» замены (включены в комплект) | 1 | 1 | 1 | 1 | 1 | |||||
Встроенный источник питания (несъемный) | N | N | N | N | N | |||||
Внешний источник питания | N | N | N | N | N | |||||
Резервирование блоков питания | OA | OA | OA | OA | OA | |||||
Съемные вентиляторы | N | N | N | N | N | |||||
Резервные вентиляторы | S | S | S | S | S | |||||
Вентиляторы с переменной скоростью | S | S | S | S | S | |||||
Воздушное охлаждение | от панели ввода/ вывода к источнику питания (стандартная конфигурация) | от панели ввода/ вывода к источнику питания (стандартная конфигурация) | от панели ввода/ вывода к источнику питания (стандартная конфигурация) | от панели ввода/ вывода к источнику питания (стандартная конфигурация) | от панели ввода/ вывода к источнику питания (стандартная конфигурация) | |||||
Условия эксплуатации | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Рабочая температура, °C | 0–50 °C | 0–50 °C | 0–50 °C | 0–50 °C | 0–50 °C | |||||
Рабочая температура, °F | 32–122 °F | 32–122 °F | 32–122 °F | 32–122 °F | 32–122 °F | |||||
Температура хранения, °C | -40 – +65 °C | -40 – +65 °C | -40 – +65 °C | -40 – +65 °C | -40 – +65 °C | |||||
Температура хранения, °F | -40 – +149 °F | -40 – +149 °F | -40 – +149 °F | -40 – +149 °F | -40 – +149 °F | |||||
Рабочая относительная влажность | 95% | 95% | 95% | 95% | 95% | |||||
Относительная влажность хранения | 85% | 85% | 85% | 85% | 85% | |||||
Мощность блока питания, Вт | 200 | 200 | 715 или 1100 | 200 | 1100 | |||||
Максимальная теплоотдача, БТЕ/ч | 151,40 | 204,60 | 4467,10 | 220,97 | 3113,33 | |||||
Максимальное потребление электроэнергии, Вт | 52,8 | 67,1 | 1287 | 74,8 | 2145 | |||||
Эффективность источника питания | 80% или выше (во все рабочих режимах) | 80% или выше (во все рабочих режимах) | 80% или выше (во все рабочих режимах) | 80% или выше (во все рабочих режимах) | 80% или выше (во все рабочих режимах) | |||||
| ||||||||||
Модули (опциональные) | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
2-портовый модуль восходящей связи 10 Gigabit BASE-T RJ45, поддерживающий «горячую» замену | OA | OA | OA | OA | OA | |||||
2-портовый модуль восходящей связи 10 Gigabit SFP+, поддерживающий «горячую» замену | OA | OA | OA | OA | OA | |||||
4-портовый модуль 10 Gigabit BASE-T RJ45, поддерживающий «горячую» замену | N | N | N | N | N | |||||
4-портовый модуль 10 Gigabit SFP+, поддерживающий «горячую» замену | N | N | N | N | N | |||||
2-портовый модуль 40 Gigabit QSFP+, поддерживающий «горячую» замену | N | N | N | N | N | |||||
Блоки питания (опциональные) | N3024 | N3024F | N3024P | N3048 | N3048P | |||||
Внешний блок питания RPS720 для коммутаторов N2000, не поддерживающих POE (720 Вт) | N | N | N | N | N | |||||
Внешний блок питания MPS1000 для коммутаторов N2000 с поддержкой POE+ (1000 Вт) | N | N | N | N | N | |||||
Блок питания мощностью 200 Вт с V-Lock, поддерживающий «горячую» замену, обеспечивает резервирование на коммутаторах, не поддерживающих PoE | OA | OA | N | OA | N | |||||
Блок питания мощностью 715 Вт, поддерживающий «горячую» замену, обеспечивает резервирование или электропитание всех портов PoE+ | N | N | OA | N | N | |||||
Блок питания мощностью 1100 Вт, поддерживающий «горячую» замену, обеспечивает резервирование или электропитание всех портов PoE+ | N | N | OA | N | OA | |||||
