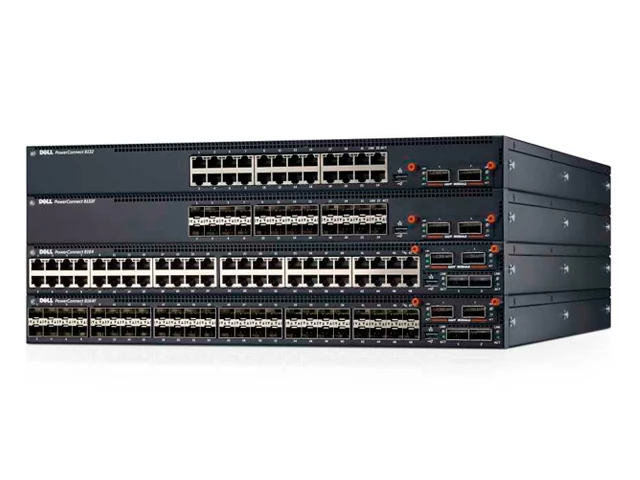

Коммутаторы DELL Power Connect 8100 switches представлены линейкой следующих моделей: DELL Power Connect 8132, DELL Power Connect 8132F, DELL Power Connect 8164 и DELL Power Connect 8164F.
Описание серии коммутаторов Dell PowerConnect 8100: PowerConnect 8132 и PowerConnect 8164
PowerConnect 8132 и PowerConnect 8164 – это оптимизированная работа в сети для наиболее требовательных клиентов.
С легкостью справляйтесь с экспоненциальным ростом трафика с помощью устройства серии Dell PowerConnect 8100. Используйте высокоплотные коммутаторы Dell 8132 и 9164 10/40GbE с максимальной скоростью канала, которые были разработаны для повышения производительности «видео-по-требованию», унифицированного общения, VoIP-телефонии и полнофункциональных мультимедийных приложений в корпоративных кампусных сетях, удаленных офисах или сетях компаний малого бизнеса.
Продуманные функциональные возможности Dell PowerConnect 8100.
Возможность непрерывной работы сети благодаря высокодоступному стекированию, двойным резервным источникам питания, поддерживающим «горячую» замену, и съемным вентиляторным модулям. Можно управлять до 384 портами 10GbE как единым логическим устройством.
Эффективность и простота работы сети с коммутаторами Dell PowerConnect 8132 и 8164.
Набор направляющих ReadyRails™ для монтажа без использования инструментов позволяет устанавливать коммутаторы PowerConnect 8100 за считанные минуты, что значительно сокращает время и расходы. Выполняйте развертывание стеков коммутаторов в самые короткие сроки. Сделайте работу ваших устройств эффективной и соответствующей серверам и устройствам хранения с помощью расширенных функциональных возможностей, которые позволяют с легкостью соответствовать требованиям конвергентной сети, обеспечить простую интеграцию с массивами хранения Dell Storage и поддержку работы 10/40GbE, основанной на стандартах, для высокопроизводительных приложений с заделом на будущее.
Энергетическая эффективность Dell PowerConnect 8100 серии.
Коммутаторы PowerConnect 8100 разработаны как энергетически эффективные и доступные устройства. Они имеют следующие энергосберегающие функциональные возможности: энергоэффективный стандарт Ethernet (IEEE 802.3az) (для снижения потребления мощности на каждый порт) и сертифицированные программой 80 PLUS источники питания (для сокращения общих расходов на электропитание и охлаждение).
Гибкое управление коммутаторами серии Dell PowerConnect 8100.
Простое управление с помощью стандартного в отрасли интерфейса командной строки (CLI), удаленное управление с помощью встроенного вэб-сервера, сторонних консолей управления на базе протокола SNMP, а также Telnet и последовательных соединений.
Интегрированные и простые в развертывании платформы PowerConnect 8100 switches.
Сеть, построенная на базе коммутаторов PowerConnect 8100, позволит вам подключать серверы к элементам сети Ethernet 40GbE, что позволяет уменьшить количество восходящих портов и количество других коммутаторов 1/10GbE, необходимых в кампусной сети. Это позволяет существенно повысить доступность серверов, массивов и коммутаторов в сети, обеспечивая при этом эффективное использование пропускной способности.
Список моделей коммутаторов серии Dell PowerConnect 8100:
Коммутатор PowerConnect 8132
Обеспечивает объединение малых кампусных сетей, а также сетей средних и крупных компаний.
Коммутатор PowerConnect 8132F
Обеспечивает объединение волоконно-оптических сетей в малых кампусных средах, а также сетей средних и крупных компаний.
Коммутатор PowerConnect 8164
Используется для объединения модернизированных высокоплотных и высокодоступных сетей в кампусных средах, а также сетей компаний среднего и крупного размера.
Коммутатор PowerConnect 8164F
Используется для объединения модернизированных высокоплотных и высокодоступных волоконно-оптических сетей в кампусных средах, а также сетей компаний среднего и крупного размера.
Технические характеристики коммутаторов Dell серии PowerConnect 8100
Обозначение:
S —Стандартная комплектация AO — Опционально N — Не доступно
Характеристики портов | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Характеристики портов | 24 коммутирующих порта 10GBASE-T (10Gb/1Gb/100Mb) с автоматические распознаванием скорости GbE; возможно обновление до 32 портов с опциональным модулем QSFP+/40GbE | 24 порта 10Gb SFP+ (10Gb/1Gb); возможно обновление до 32 портов с опциональным модулем QSFP+/ 0GbE | 48 коммутирующих портов 10GBASE-T (10Gb/1Gb/100Mb) с автоматические распознаванием скорости GbE+, двойные QSFP+ 40GbE порты; возможно обновление до 64 портов с опциональным модулем QSFP+/40GbE | 48 портов 10Gb SFP+ (10Gb/1Gb) + двойные QSFP+ 40GbE порты; возможно обновление до 64 портов с опциональным модулем QSFP+/40GbE; |
Один модульный отсек 40Gb QSFP/каналов восходящей связи/стекирования/10Gb | S | S | S | S |
Опциональный модуль QSFP+ 40GbE, 2-портовый, с поддержкой «горячей» замены, максимум – 8 портов 10GbE с кабелями для оконечной разводки (кабели не включены в комплект поставки) | S | S | S | S |
Опциональный модуль 10GBase-T, 4-портовый, с поддержкой «горячей» замены, 4 порта 10GBase-T (RJ45 для кабелей Cat6) | S | S | S | S |
Опциональный модуль SFP+ 10GbE, 4-портовый, с поддержкой «горячей» замены, 4 порта SFP+ (необходимы оптические или кабели прямого подключения) | S | S | S | S |
USB порт — обеспечивает локальный импорт/экспорт файлов | S | S | S | S |
Выделенные порты внеполосного управления Ethernet и консольные порты RJ-45 | S | S | S | S |
Энергосберегающие порты 10GBASE-T, которые позволяют снизить передаваемую мощность до 20% для коротких кабелей | S | S | S | S |
Функция автоматического согласования скорости передачи данных (10 Гбит/с, 1 Гбит/с, 100 Мбит/с), дуплексный режим и управление потоками передачи данных через порты 10GBASE-T. SFP+ порты: типов 10Gb или 1Gb (поддерживают модули SFP+ или SFP). QSFP+ порты - типа 40Gb | S | S | S | S |
Функция автоопределения Auto MDI/MDIX | S | S | S | S |
Зеркалирование портов | S | S | S | S |
Управление лавиной широковещательных рассылок | S | S | S | S |
Настройки EEE (IEEE802.3az) для портов | S | S | S | S |
Поддержка профилей портов, включая профили администратора | S | S | S | S |
Соответствует требованиям DCB, включая оптимизацию PFC (802.1Qbb), ETS (802.1Qaz), DCBx, iSCSI TLV 2.2, iSCSI. с поддержкой скорости проводных соединений каждого порта | S | S | S | S |
Автоматическая настройка iSCSI | S | S | S | S |
Отказоустойчивое стекирование до 6 коммутаторов | S | S | S | S |
Производительность | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Общая коммутационная способность | до 640 Гбит/с | до 640 Гбит/с | до 1.2 Тбит/с | до 1.2 Тбит/с |
Скорость передачи данных | до 960 Мбит/с | до 960 Мбит/с | до 960 Мбит/с | до 960 Мбит/с |
До 128000 MAC-адресов | S | S | S | S |
Память буфера пакетов - 9 Мб | S | S | S | S |
Максимальный размер пакета - 9216 байт (Jumbo-пакет) | S | S | S | S |
Доступность | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Протоколы Spanning Tree (IEEE 802.1D), Multiple Spanning Tree (MSTP) и Rapid Spanning Tree (IEEE 802.1w) с функцией быстрого соединения (Fast Link) | S | S | S | S |
Опциональные функции протокола остовного дерева (Spanning Tree) — защита STP root, защита и фильтрация блока протокольных данных моста (BPDU) | S | S | S | S |
Поддержка протокола виртуальной маршрутизации с дублированием (VRRP) | S | S | S | S |
Поддержка двух образов | S | S | S | S |
Загрузка и скачивание конфигурационных файлов (поддерживается через USB) | S | S | S | S |
Поддержка аудита коммутатора | S | S | S | S |
Поддержка sFlow | S | S | S | S |
Диагностика кабеля с помощью виртуального тестера кабеля | S | S | S | S |
Диагностика трансивера SFP/SFP+ | S | S | S | S |
Однонаправленное обнаружение соединений (UDLD) | S | S | S | S |
Протоколы маршрутизации третьего уровня (Layer 3) | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Статические маршруты | S | S | S | S |
Протокол маршрутной информации (RIP) v1/v2 | S | S | S | S |
Открытый протокол предпочтения кратчайшего пути (OSPF) v1/v2/v3 | S | S | S | S |
Бесклассовая междоменная маршрутизация (CIDR) | S | S | S | S |
Протокол управления сообщений в Интернете (ICMP) | S | S | S | S |
Протокол обнаружения маршрутизатора ICMP (IRDP) | S | S | S | S |
Протокол виртуальной маршрутизации с дублированием (VRRP) | S | S | S | S |
Протокол разрешения адресов (ARP) | S | S | S | S |
Протокол управления группами в Интернете (IGMP) v1/v2/v3 | S | S | S | S |
Протокол дистанционной векторной групповой многоадресной маршрутизации (DVMRP) | S | S | S | S |
Протокол DHCP — механизмы Helper/Relay | S | S | S | S |
Производительность маршрутизации третьего уровня (Layer 3) | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Маршруты RIP | до 512 | | | |
Маршруты OSPF (IPv4/IPv6) | до 8000/ до 4000 | | | |
Записи многоадресной пересылки | до 2000 | | | |
Записи ARP | Up to 4000 | | | |
Виртуальная локальная сеть (VLAN) | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Поддержка VLAN на основе маркировки пакетов и на основе портов согласно стандарту IEEE 802.1Q; VLAN на базе протоколов | S | S | S | S |
Поддержка до 1000 сетей VLAN одновременно, и 4000 идентификаторов VLAN | S | S | S | S |
Динамические сети VLAN с поддержкой протокола GVRP | S | S | S | S |
Виртуальные локальные сети VLAN на базе портов | S | S | S | S |
802.1x Auto VLAN | S | S | S | S |
Расширения частной сети VLAN | S | S | S | S |
Качество услуг (QoS) | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Режим доверия второго уровня (Layer 2) (маркировка IEEE 802.1p) | S | S | S | S |
Режим доверия третьего уровня (Layer 3) (DSCP) | S | S | S | S |
Режим доверия четвертого уровня (Layer 4) (TCP/UDP) | S | S | S | S |
Расширенный режим на основе политик потоков на уровнях 2/3/4, включая ограничение показателей/скорости, гарантия маркировки пакетов и гарантия пропускной способности | S | S | S | S |
Для идентификации потоков по картам классов можно использовать до 100 списков контроля доступа (ACL) (для обеспечения надлежащего качества обслуживания) | S | S | S | S |
8 очередей приоритетов на один порт | S | S | S | S |
Произвольное раннее обнаружение RED/WRED (взвешенное) | S | S | S | S |
Настраиваемый циклический алгоритм (WRR) и планирование строго по приоритету | S | S | S | S |
Режим обеспечения качества обслуживания на базе портов | S | S | S | S |
Режимы обеспечения качества обслуживания на базе потоков | S | S | S | S |
Поддержка IPv4 и IPv6 | S | S | S | S |
Многоадресная рассылка | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Поддержка динамической многоадресной рассылки — поддерживается до 256 многоадресных групп при отслеживании IGMP или групп статической многоадресной рассылки. | S | S | S | S |
Отслеживание IGMP v1/v2/v3 | S | S | S | S |
Опрашивающее устройство IGMP | S | S | S | S |
Независимая от протокола многоадресная передача PIM-SM (в разреженном режиме), PIM-DM (в плотном режиме) | S | S | S | S |
Поддержка одноадресной балансировки сетевой нагрузки (многоадресная балансировка не поддерживается) | S | S | S | S |
Безопасность | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Списки контроля доступа (ACL) с управлением по времени | S | S | S | S |
Регистрация списка контроля доступа (ACL) | S | S | S | S |
Поддерживается до 100 список контроля доступа (ACL) | S | S | S | S |
Поддержка до 1000 правил на список контроля доступа (ACL), общее количество правил – 4000 (1000 – для входа, 512 – для выхода) | S | S | S | S |
Парольная защита доступа к коммутатору | S | S | S | S |
Опциональная поддержка защиты с помощью надежного пароля | S | S | S | S |
Параметры, определяемые пользователем, позволяют предоставлять/ запрещать доступ к коммутатору для управления через сеть Интернет, а также протоколы SSH, Telnet, SSL. | S | S | S | S |
Предупреждение об ограничение доступа к портам на основе MAC-адресов | S | S | S | S |
Фильтрация по IP-адресу для управления доступом через Telnet, HTTP, HTTPS/SSL, SSH и SNMP | S | S | S | S |
Удаленная аутентификация RADIUS (RFC 2865) and TACACS+ (RFC 1492) при предоставлении доступа для управления коммутатором; учет TACACS+; авторизация AAA | S | S | S | S |
Шифрования управляющего трафика коммутатора через протоколы SSLv3 и SSHv2 | S | S | S | S |
Отслеживание DHCP | S | S | S | S |
Фильтрация административного доступа с помощью профилей административного доступа | S | S | S | S |
Аутентификация на границе сети на базе стандарта IEEE 802.1x, режим мониторинга 802.1x (регистрация без принудительного внедрения) | S | S | S | S |
Динамическая инспекция ARP | S | S | S | S |
Другие возможности коммутации | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Оптимизация и мониторинг iSCSI | S | S | S | S |
Автоматическое распознавание и настройка массивов Dell EqualLogic™ | S | S | S | S |
Формирование исходящей скорости передачи и ограничение входящей скорости | S | S | S | S |
Агрегирование каналов с поддержкой до 72 групп агрегирования (LAG) на один коммутатор и до 8 портов на одну группу LAG (IEEE 802.3ad) | S | S | S | S |
Поддержка LACP (IEEE 802.3ad) | S | S | S | S |
Поддержка jumbo-пакетов размером до 9 кБ | S | S | S | S |
Поддержка узлов IPv6 | S | S | S | S |
Поддержка IPv4 | S | S | S | S |
Поддержка одноадресной балансировки сетевой нагрузки (многоадресная балансировка не поддерживается) | S | S | S | S |
Управление | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Стандартный в отрасли интерфейс командной строки через Telnet, внеполосный Ethernet, SSH или локальную консоль (RJ45 Yost) | S | S | S | S |
Обширные возможности управления через графический пользовательский интерфейс на базе HTTP | S | S | S | S |
sflow | S | S | S | S |
Уведомление о конфликтах IP-адресов (при управлении) | S | S | S | S |
Поддержка протоколов SNMPv1, SNMP v2c, SNMP v3 | S | S | S | S |
Поддержка USB-приводов: с автоматической настройкой и встроенными программами | S | S | S | S |
Поддержка 4 групп удаленного мониторинга (журнал, статистика, предупреждения и события) | S | S | S | S |
Передача через протоколы HTTP и TFTP программных и конфигурационных файлов | S | S | S | S |
Два образа встроенных программ во внутренней памяти | S | S | S | S |
Поддержка загрузки/скачивания нескольких конфигурационных файлов | S | S | S | S |
Статистика для мониторинга ошибок и оптимизации производительности, включая ведение сводных таблиц по портам | S | S | S | S |
Поддержка управления IP-адресами через протоколы BootP/DHCP | S | S | S | S |
Автоматическая настройка DHCP, автоматическое обновление образов DHCP | S | S | S | S |
Поддержка LLDP-MED | S | S | S | S |
Поддержка SNTP | S | S | S | S |
Контроль прохождения сигнала третьего уровня (Layer 3) | S | S | S | S |
Клиент Telnet | S | S | S | S |
Инструменты удаленного ведения системного журнала | S | S | S | S |
Шасси | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Размер (В х Ш х Г) | Стойка 1 RU, 1.71 x 17.08 x 18.11 дюйма (4.35 x 43.4 x 46 см) | | | |
Вес | 9.83 кг/ | 9.59 кг/ | 10.92 кг/ | 10.56 кг/ |
Монтаж системы без необходимости использования инструментов с помощью комплекта направляющих ReadyRails для монтажа | S | S | S | S |
Аппаратное оборудование | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Оперативная память (DRAM) ЦП - 2 Гб | S | S | S | S |
Флэш-память – 256 Мб | S | S | S | S |
Память буфера пакетов – 9 Мб | S | S | S | S |
Рабочие параметры окружающей среды | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Рабочая температура | от 0º C до 50º C (от 32º F до 122º F) | | | |
Температура хранения | от -20º C до 70º C (от -4º F до 158º F) | | | |
Относительная рабочая влажность | 10-90%, без конденсации | | | |
Относительная влажность при хранении | 10-95%, без конденсации | | | |
Энергосберегающие возможности | На 80% выше эффективность источников питания во всех режимах работы | | | |
| | Энергосберегающие порты 10GBASE-T и 40GbE, которые позволяют снизить потребляемую мощность до 20% (для коротких кабелей) | | | |
| | Вентиляторы с различными скоростями вращения, которые изменяются и подстраиваются под окружающую среду с помощью датчиков температуры. Мониторинг энергопотребления выполняется через интерфейс командной строки или графический интерфейс | | | |
Электропитание | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Напряжение внутреннего источника питания | Питание переменным током; 110/240 В +- 10% (50/60 Гц) | | | |
Максимальная потребляемая мощность (Вт) | 240 | 176 | 395 | 220 |
Расход мощности (БТЕ/ч) | 823.44 | 603.86 | 1353.53 | 754.82 |
Максимальный потребляемый ток в системе | 2.18 A при напряжении 100/120 В (переменный ток); | 1.6 A при напряжении 100/120 В (переменный ток); | 3.58 A при напряжении 100/120 В (переменный ток); | 2.0 A при напряжении 100/120 В (переменный ток); |
| | 1.07 A при напряжении 200/240 VAC | 0.79 A при напряжении 200/240 В (переменный ток); | 1.77 A при напряжении 200/240 В (переменный ток); | 0.98 A при напряжении 200/240 В (переменный ток); |
Периферийные устройства (заказываются отдельно) | PowerConnect 8132 | PowerConnect 8132F | PowerConnect 8164 | PowerConnect 8164F |
Модуль восходящей связи для двух портов QSFP+ 40GbE/стекирования | S | S | S | S |
Модуль восходящей связи для четырех портов SFP+ 10GbE | S | S | S | S |
Модуль восходящей связи для четырех портов 10GBASE-T | S | S | S | S |
SFP -приемопередатчики Dell (SX, LX) | S | S | S | S |
Приемопередатчики SFP+ Dell (SR, LR, LRM, биаксиальный кабель) | S | S | S | S |
Приемопередатчики QSFP+ Dell (OM3) | S | S | S | S |
Кабели оконечной разводки Dell между QSFP+ и SFP+ | S | S | S | S |
