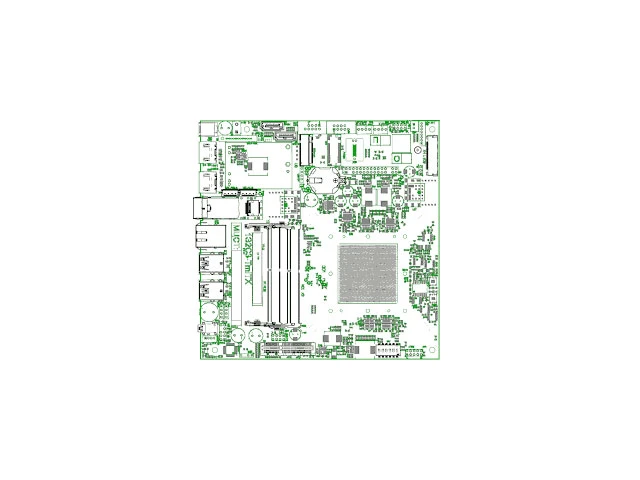

Материнская плата Эльбрус 1Э2С3-TmITX ТВГИ.469555.480 - вычислительный модуль в форм-факторе Thin Mini-ITX с процессором Эльбрус-2С3 - 2 ядра, до 2000 МГц, 2 слота памяти DDR4 до 256 Гб. Системная плата для компактных рабочих станций и информационных терминалов.
Технические характеристики материнской платы Эльбрус 1Э2С3-TmITX
| Основные характеристики | |
| Набор микросхем | 1 процессор Эльбрус-2С3 (К1891ВМ068 — 2 ядра, до 2000 МГц) (встроенный южный мост) |
| Оперативная память | 2 слота DDR4-3200 ECC (SO-DIMM 260-pin), до 256 Гбайт (поддерживаются только модули DDR4 ECC) |
| Долговременная память |
1 слот M.2 PCI-E (тип M, размер 2280-D5) для SSD (поддерживаются только накопители PCI Express NVMe) 2 порта SATA 3.0 + питание SATA 15-pin и SATA DOM (поддерживаются только накопители SATA AHCI) |
| Видеосистема |
1 встроенный контроллер 2D/3D-графики в процессоре 2 выхода HDMI, 1 выход LVDS + питание подсветки |
| Аудиосистема |
1 встроенный контроллер HD Audio 1 вход для микрофона, 1 линейный вход 2-канальный выход звука HDA (на внутренней гребёнке) |
| Задние интерфейсы |
2 порта видео HDMI 1 порт аудиогарнитуры с 4-контактным разъёмом 3,5 мм 3 порта периферии USB 3.0 с разъёмами типа A 1 порт периферии USB 2.0 с разъёмом типа A 1 порт сети Ethernet 1000Base-T с разъёмом RJ45 1 порт сети Ethernet 1000Base-X со слотом SFP |
| Передние интерфейсы |
1 порт аудио HDA на гребёнке 10-pin 1 порт аудиовыхода усиленного на гребёнке 4-pin 1 порт цифрового микрофона на гребёнке 5-pin 2 порта периферии USB 2.0 на 1 гребёнке 10-pin 1 порт периферии USB 2.0 на 1 гребёнке 5-pin 1 порт консоли RS-232 на гребёнке 10-pin 2 разъёма передней панели — Intel (8-pin) и SSI (30-pin) |
| Внутренние интерфейсы |
1 порт видео LVDS + разъём питания подсветки 8-pin 1 порт шины SPI на гребёнке 8-pin для обновления ПЗУ 1 порт шины I2C на гребёнке 4-pin (IPMI Type B) 1 порт отладки JTAG (ЦП) на гребёнке 10-pin |
| Слоты расширения | 1 слот PCI Express 3.0 формата x4 |
| Эксплуатационные параметры | |
| Размер |
170×170 мм печатная плата, форм-фактор Thin Mini-ITX 170,0×175,2×21,0 мм габариты с учётом выступающих элементов |
| Система питания |
50 Вт макс. потребление без учёта подключаемых модулей 1 разъём 5,5 мм / 2,5 мм для внешнего ввода питания 19 В 1 разъём Molex 2-pin для внутреннего ввода питания 19 В 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера от 75×75 до 80×80 мм (Socket 1150–1156/1200, 1700, 1356/1366/2011/2066/3647-Square) 2 разъёма PWM 4-pin для вентиляторов |
| Условия эксплуатации |
умеренно холодный климат (УХЛ), категория 4 по ГОСТ 15150-69 температура +1 … +35 °C, предельная температура −10 … +50 °С влажность до 80 % при +25 °C без конденсата атмосферное давление не ниже 650 мм рт. ст. |
Состав материнской платы Эльбрус 1Э2С3-TmITX
| Панели | 1 многослойная печатная плата 1Э2С3-TmITX ТВГИ.687264.235 1 рамка внешних портов ATX I/O ТВГИ.745116.051 |
| Микросхемы | 1 центральный процессор Эльбрус-2С3 (К1891ВМ068) |
| Питание | 1 элемент питания 3,0 В типа CR2032 |
| Упаковка | 1 комплект ТВГИ.305636.037 — в случае отдельной поставки (габариты коробки XXX×XXX×XX мм, вес брутто 1 кг) |
| Программы |
Программа начального старта МП «Эльбрус-2С3» (ТВГИ.00406-01) Описание аппаратной конфигурации — Device Tree (ТВГИ.00971-01) МикроОС «Эльбрус» (ТВГИ.00309-01) |
