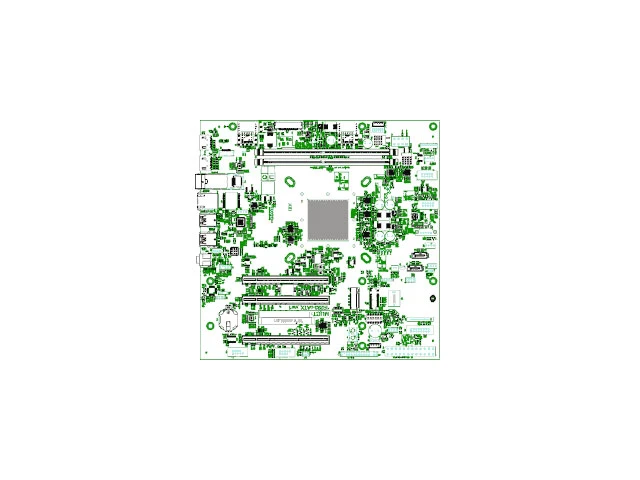

Материнская плата Эльбрус 1Э2С3-uATX ТВГИ.469555.481 - вычислительный модуль в форм-факторе microATX с процессором Эльбрус-2С3 - 2 ядра, до 2000 МГц, 2 слота памяти DDR4 до 256 Гб. Системная плата для рабочих станций и серверов начального уровня.
Технические характеристики платформы Эльбрус 1Э2С3-uATX
| Основные характеристики | |
| Набор микросхем | 1 процессор Эльбрус-2С3 (К1891ВМ068 — 2 ядра, до 2000 МГц) (встроенный южный мост) |
| Оперативная память | 2 слота DDR4-3200 ECC (DIMM 288-pin), до 256 Гбайт (поддерживаются только модули DDR4 ECC) |
| Долговременная память |
1 слот M.2 PCI-E (тип M, размер 2280-D5) для SSD (поддерживаются только накопители PCI Express NVMe) 2 порта SATA 3.0 + питание SATA 15-pin и SATA DOM (поддерживаются только накопители SATA AHCI) |
| Видеосистема |
1 встроенный контроллер 2D/3D-графики в процессоре 2 выхода HDMI, 1 выход LVDS + питание подсветки |
| Аудиосистема |
1 встроенный контроллер HD Audio 1 вход для микрофона, 1 линейный вход 2-канальный выход звука HDA (на внутренней гребёнке) |
| Задние интерфейсы |
2 порта видео HDMI 2 порта аудио с 3-контактными разъёмами 3,5 мм 3 порта периферии USB 3.0 с разъёмами типа A 1 порт периферии USB 2.0 с разъёмом типа A 1 порт сети Ethernet 1000Base-T с разъёмом RJ45 1 порт сети Ethernet 1000Base-X со слотом SFP |
| Передние интерфейсы |
1 порт аудио HDA на гребёнке 10-pin 1 порт аудиовыхода усиленного на гребёнке 4-pin 1 порт цифрового микрофона на гребёнке 5-pin 2 порта периферии USB 2.0 на 1 гребёнке 10-pin 1 порт периферии USB 2.0 на 1 гребёнке 5-pin 1 порт консоли RS-232 на гребёнке 10-pin 3 разъёма передней панели — Intel-8, SuperMicro-16, SSI-30 |
| Внутренние интерфейсы |
1 порт видео LVDS + разъём питания подсветки 8-pin 1 порт шины SPI на гребёнке 8-pin для обновления ПЗУ 1 порт шины I2C на гребёнке 4-pin (IPMI Type B) 1 порт отладки JTAG (ЦП) на гребёнке 10-pin |
| Слоты расширения | 3 слота PCI Express 3.0 формата x16 (по 4 линии) |
| Эксплуатационные параметры | |
| Размер |
244×244 мм печатная плата, форм-фактор microATX 243,8×249,0×30,4 мм габариты с учётом выступающих элементов |
| Система питания |
50 Вт макс. потребление без учёта подключаемых модулей 1 пара разъёмов ATX 24-pin и 8-pin для ввода питания 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера от 75×75 до 80×80 мм (Socket 1150–1156/1200, 1700, 1356/1366/2011/2066/3647-Square) 2 разъёма PWM 4-pin для вентиляторов |
| Условия эксплуатации |
умеренно холодный климат (УХЛ), категория 4 по ГОСТ 15150-69 температура +1 … +35 °C, предельная температура −10 … +50 °С влажность до 80 % при +25 °C без конденсата атмосферное давление не ниже 650 мм рт. ст. |
Состав материнской платы Эльбрус 1Э2С3-uATX
| Панели | 1 многослойная печатная плата 1Э2С3-uATX ТВГИ.687265.242 1 рамка внешних портов ATX I/O ТВГИ.745116.047 |
| Микросхемы | 1 центральный процессор Эльбрус-2С3 (К1891ВМ068) |
| Питание | 1 элемент питания 3,0 В типа CR2032 |
| Упаковка | 1 комплект ТВГИ.305636.032 — в случае отдельной поставки (габариты коробки XXX×XXX×XX мм, вес брутто 1 кг) |
| Программы |
Программа начального старта МП «Эльбрус-2С3» (ТВГИ.00406-01) Описание аппаратной конфигурации — Device Tree (ТВГИ.00971-01) МикроОС «Эльбрус» (ТВГИ.00309-01) |
