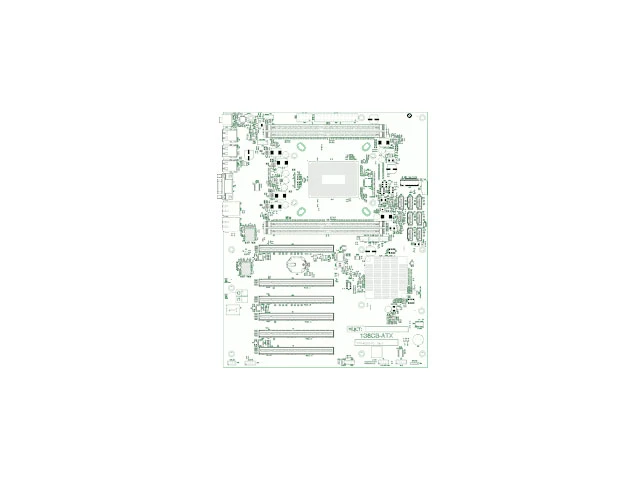

Материнская плата Эльбрус 1Э8СВ-ATX ТВГИ.469555.473 - вычислительный модуль в форм-факторе ATX с процессором Эльбрус-8СВ -8 ядер, до 1500 МГц, и южным мостом КПИ-2, 4 слота памяти DDR4 до 256 Гб. Системная плата для многоместных рабочих станций и серверов начального уровня
Варианты применения системной платы
Вычислительный модуль 1Э8СВ-ATX ТВГИ.469555.473 является материнской платой (системной панелью), предназначенной для создания однопроцессорных серверов и рабочих станций с большим количеством карт расширения — в первую очередь видеокарт — благодаря наличию 6 слотов PCI Express формата x16.
Типовые варианты применения:
- многоместная рабочая станция — несколько независимых рабочих мест за одним системным блоком, с использованием отдельных видеокарт, мониторов, клавиатур и мышей для каждого (multi-seat);
- графическая рабочая станция — несколько видеокарт в одном системном блоке, используемых для задач моделирования и трёхмерной графики, вывода изображения на один или несколько мониторов;
- высокопроизводительный контроллер среств промышленной автоматизации — при установке большого количества многопортовых контроллеров последовательной шины, сетевых интерфейсов;
- сервер начального уровня — с широкими возможностями расширения за счёт установки большого количества дисковых, сетевых и иных периферийных контроллеров;
- вычислительный узел GPGPU — мини-суперкомпьютер на базе графических процессоров, пригодный для широкого круга вычислительных задач, включая блокчейн.
Технические характеристики платформы Эльбрус 1Э8СВ-ATX
| Основные характеристики | |
| Набор микросхем |
1 процессор Эльбрус-8СВ (1891ВМ12Я — 8 ядер, до 1500 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память | 4 слота DDR4-2400 ECC (DIMM 288-pin), до 256 Гбайт (поддерживаются только модули DDR4 ECC) |
| Долговременная память |
7 портов SATA 3.0 для HDD- и SSD-накопителей 1 слот M.2 SATA (тип M, размер 2280-D5) для SSD (поддерживаются только накопители SATA AHCI) |
| Видеосистема |
интегрированного видеоконтроллера нет необходима дискретная(ые) видеокарта(ы) |
| Аудиосистема |
1 встроенный контроллер 1 вход для микрофона, 1 линейный вход 2-канальный выход звука HD Audio |
| Внешние интерфейсы |
2 порта сети Ethernet 1000Base-T с разъёмами RJ45 2 порта аудио HDA с разъёмами «гнездо» 3,5 мм 6 портов периферии USB 2.0 с разъёмами типа A 1 порт консоли RS-232 с разъёмом DE-9 |
| Внутренние интерфейсы |
2 порта периферии USB 2.0 на 1 гребёнке 10-pin 1 порт консоли RS-232 на гребёнке 10-pin 2 порта аудио HDA на гребёнке 10-pin 1 порт динамика PC Speaker на гребёнке 4-pin 1 разъём передней панели Intel (8-pin) 1 порт шины SPI на гребёнке 8-pin для обновления ПЗУ 1 порт шины I2C на гребёнке 10-pin для записи FRUID 1 порт отладки JTAG (ЦП, КПИ) на гребёнке 10-pin |
| Слоты расширения | 6 слотов PCI Express 2.0 формата x16 в режиме 8+1+8+1+1+1
|
| Эксплуатационные параметры | |
| Размер |
305×244 мм печатная плата, форм-фактор ATX 304,8×251,0×32,6 мм габариты с учётом выступающих элементов |
| Система питания |
150 Вт макс. потребление без учёта подключаемых модулей 1 разъём ATX 24-pin для ввода основного питания 1 разъём EPS12V 8-pin для ввода дополнительного питания 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера 75×75 мм («Socket 1150–1156») (при использовании винтов ТВГИ.758152.004) ЦП: посадочные отверстия кулера 80×80 мм («Socket 2011-Square») ЦП: посадочные отверстия кулера 94×56 мм («Socket 2011-Narrow») КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч 4 разъёма PWM 4-pin для вентиляторов, из них 2 с тахометрами |
| Условия эксплуатации |
умеренно холодный климат (УХЛ), категория 4 по ГОСТ 15150-69 температура +1 … +35 °C, предельная температура −10 … +50 °С влажность до 80 % при +25 °C без конденсата атмосферное давление не ниже 650 мм рт. ст. |
Состав материнской платы Эльбрус 1Э8СВ-ATX
| Панели | 1 многослойная печатная плата 1Э8СВ-ATX (ТВГИ.687265.238) 1 рамка внешних портов ATX I/O (ТВГИ.745116.048) |
| Микросхемы |
1 центральный процессор Эльбрус-8СВ (1891ВМ12Я) 1 контроллер периферии КПИ-2 (1991ВГ2Я) |
| Питание | 1 элемент питания 3,0 В типа CR2032 |
| Охлаждение |
1 монтажная пластина для кулера ЦП — бэкплейт (ТВГИ.301716.011) 1 радиатор КПИ — Advanced Thermal Solutions ATS-07F-124-C2-R0 |
| Упаковка | 1 комплект (ТВГИ.305636.033) — в случае отдельной поставки (габариты коробки 388×356×83 мм, вес брутто 1 кг) |
| Программы |
Программа начального старта МП «Эльбрус-8СВ» (ТВГИ.00403-01) Описание аппаратной конфигурации — Device Tree (ТВГИ.00420-01) МикроОС «Эльбрус» (ТВГИ.00307-01) |
