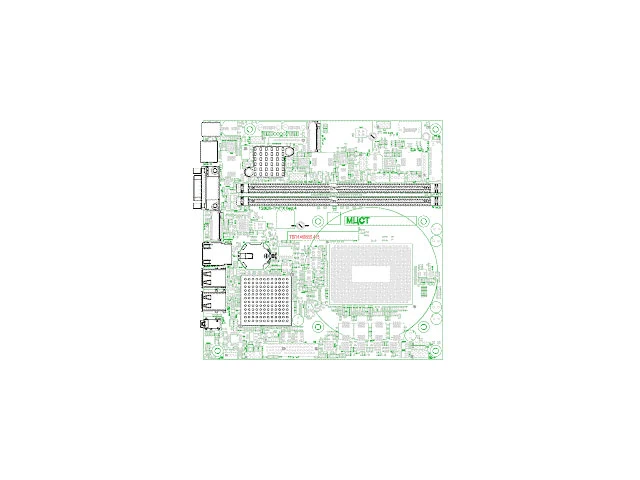

Материнская плата Эльбрус 1Э8СВ-TmITX ТВГИ.469555.415 - вычислительный модуль в форм-факторе Thin Mini-ITX с процессором Эльбрус-8СВ - 8 ядер, до 1500 МГц, и южным мостом КПИ-2, два слота памяти DDR4 до 128 Гб. Системная плата для компактных рабочих станций.
Технические характеристики платформы Эльбрус 1Э8СВ-TmITX
| Основные характеристики | |
| Набор микросхем |
1 процессор Эльбрус-8СВ (1891ВМ12Я — 8 ядер, до 1500 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память | 2 слота DDR4-2400 ECC (DIMM 288-pin), до 128 Гбайт (поддерживаются только модули DDR4 ECC) |
| Долговременная память |
2 порта SATA 3.0 + 1 разъём питания SATA 15-pin 1 слот M.2 SATA (тип M, размер 2242-D5) для SSD (поддерживаются только накопители SATA AHCI) |
| Видеосистема |
1 контроллер Silicon Motion SM768 1 выход HDMI, 1 выход LVDS + питание подсветки |
| Аудиосистема |
1 встроенный контроллер HD Audio 1 вход для микрофона, 1 линейный вход 2-канальный выход звука HDA (на внутренней гребёнке) |
| Задние интерфейсы |
1 порт видео HDMI 1 порт аудиогарнитуры с 4-контактным разъёмом 3,5 мм 4 порта периферии USB 2.0 с разъёмами типа A 1 порт сети Ethernet 1000Base-T с разъёмом RJ45 1 порт консоли RS-232 с разъёмом DE-9 |
| Передние интерфейсы |
1 порт аудио HDA на гребёнке 10-pin 1 порт аудиовыхода усиленного на гребёнке 4-pin 1 порт цифрового микрофона на гребёнке 5-pin 2 порта периферии USB 2.0 на 1 гребёнке 10-pin 1 порт периферии USB 2.0 на 1 гребёнке 5-pin 1 разъём передней панели Intel (8-pin) |
| Внутренние интерфейсы |
1 порт видео LVDS + разъём питания подсветки 8-pin 2 порта шины SPI на гребёнках 8-pin для обновления ПЗУ 1 порт шины I2C на гребёнке 10-pin для записи FRUID 1 порт отладки JTAG (ЦП, КПИ) на гребёнке 10-pin |
| Слоты расширения | 1 слот PCI Express 2.0 формата x4 |
| Модуль доверенной загрузки (АПМДЗ) | |
| Совместимый модуль | Анкад «АПМДЗ-И/Э» (КБДЖ.468243.173) (устанавливается в слот M.2 с проприетарной разводкой) |
| Внутренние интерфейсы | 1 разъём для подключения TouchMemory к АПМДЗ |
| Эксплуатационные параметры | |
| Размер |
170×170 мм печатная плата, форм-фактор Thin Mini-ITX 170,0×177,0×23,3 мм габариты с учётом выступающих элементов |
| Система питания |
100 Вт макс. потребление без учёта подключаемых модулей 1 разъём 5,5 мм / 2,5 мм для внешнего ввода питания 19 В 1 разъём Molex 2-pin для внутреннего ввода питания 19 В 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера 75×75 мм («Socket 1150–1156») КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч 2 разъёма PWM 4-pin для вентиляторов |
| Условия эксплуатации |
умеренно холодный климат (УХЛ), категория 4 по ГОСТ 15150-69 температура +1 … +35 °C, предельная температура −10 … +50 °С влажность до 80 % при +25 °C без конденсата атмосферное давление не ниже 650 мм рт. ст. |
Состав материнской платы Эльбрус 1Э8СВ-TmITX
| Панели | 1 многослойная печатная плата 1Э8СВ-TmITX ТВГИ.687264.221 1 рамка внешних портов ATX I/O ТВГИ.745116.042 / .043 |
| Микросхемы |
1 центральный процессор Эльбрус-8СВ (1891ВМ12Я) 1 контроллер периферии КПИ-2 (1991ВГ2Я) |
| Питание | 1 элемент питания 3,0 В типа CR2032 |
| Охлаждение | 1 радиатор КПИ — Fischer Elektronik ICK S 36x36x10 |
| Упаковка | 1 комплект ТВГИ.305636.037 — в случае отдельной поставки (габариты коробки 388×356×83 мм, вес брутто 1 кг) |
| Программы |
Программа начального старта МП «Эльбрус-8СВ» (ТВГИ.00403-01) Описание аппаратной конфигурации — Device Tree (ТВГИ.00420-01) МикроОС «Эльбрус» (ТВГИ.00307-01) |
