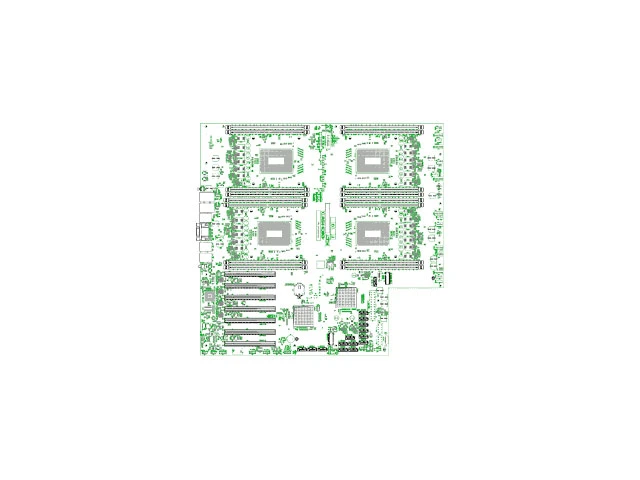

Материнская плата Эльбрус 4Э8СВ-MSWTX ТВГИ.469555.448 - вычислительный модуль в форм-факторе MSWTX с 4 процессорами Эльбрус-8СВ - 8 ядер, до 1500 МГц, 16 слотов памяти DDR4 до 1 Тб. Системная плата для серверов высокого уровня производительности.
Технические характеристики платы Эльбрус 4Э8СВ-MSWTX
| Основные характеристики | |
| Набор микросхем |
4 процессора Эльбрус-8СВ (1891ВМ12Я — 8 ядер, до 1500 МГц) 2 южных моста КПИ-2 (1991ВГ2Я) |
| Оперативная память |
16 слотов DDR4-2400 ECC (DIMM 288-pin), до 1 Тбайт ↳ поддерживаются только модули DDR4 ECC Registered ↳ см. общие требования и список совместимости |
| Долговременная память |
15 портов SATA 3.0 для HDD- и SSD-накопителей 1 слот M.2 SATA (тип M, размер 2280-D5) для SSD ↳ поддерживаются только накопители SATA AHCI |
| Видеосистема | интегрированная 2D-графика в составе контроллера управления |
| Аудиосистема |
интегрированный контроллер HD Audio с цифровым вводом-выводом возможно подключение динамика PC Speaker |
| Внешние интерфейсы |
4 порта сети Ethernet 1000Base-T с разъёмами RJ45 4 порта периферии USB 2.0 с разъёмами типа A 1 порт видео VGA с разъёмом DE-15 1 кнопка UID_SW и индикатор UID_LED для идентификации |
| Внутренние интерфейсы |
2 порта периферии USB 2.0 на 1 гребёнке 10-pin 1 порт консоли RS-232 на гребёнке 10-pin 4 порта датчика вскрытия ID_SW (2×NC и 2×NO) на гребёнках 2-pin 7 линий GPIO на гребёнке 10-pin 1 порт HD Audio на гребёнке 10-pin 1 порт динамика PC Speaker на гребёнке 4-pin 2 разъёма передней панели — SuperMicro (16-pin), SSI EEB (24-pin) 1 порт шины SPI на гребёнке 8-pin для обновления ПЗУ 1 порт шины I2C на гребёнке 10-pin для записи FRUID 1 порт отладки JTAG (ЦП, КПИ) на гребёнке 10-pin |
| Слоты расширения | 7 слотов PCI Express 2.0 формата x16 (4×8 + 1×4 + 2×1) |
| Контроллер удалённого управления (BMC) | |
| Набор микросхем | 1 контроллер Aspeed AST2500 |
| Внешние интерфейсы | 1 порт сети Ethernet 100Base-TX с разъёмом RJ45 |
| Внутренние интерфейсы |
2 порта RS-232 на гребёнках 10-pin 2 порта IPMB для управляемых устройств 1 порт шины SPI на гребёнке 8-pin для обновления ПЗУ |
| Системные интерфейсы |
1 порт видео VGA 1 порт консоли RS-232 |
| Модуль доверенной загрузки (АПМДЗ) | |
| Совместимый модуль |
Анкад «АПМДЗ-И/Э» (КБДЖ.468243.173) ↳ устанавливается в слот M.2 с проприетарной разводкой |
| Внутренние интерфейсы |
1 разъём для подключения TouchMemory к АПМДЗ 1 разъём для подключения шифратора к АПМДЗ 1 разъём для подключения USB к АПМДЗ |
| Эксплуатационные параметры | |
| Размер и вес |
406×426,7 мм печатная плата, форм-фактор SWTX (SSI MEB) 406×434×35 мм габариты с учётом выступающих элементов 1,9 кг в штатной комплектации |
| Система питания |
460 Вт макс. потребление без учёта подключаемых модулей 1 разъём ATX 24-pin для ввода основного питания 2 разъёма EPS12V 8-pin для ввода дополнительного питания 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера 80×80 мм («Socket 2011-Square») ↳ см. общие требования и список совместимости КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч 15 разъёмов PWM для вентиляторов: 10 шт. 4-pin и 5 шт. 6-pin |
| Условия эксплуатации |
умеренно холодный климат (УХЛ), категория 4 по ГОСТ 15150-69 температура +1…+40 °C, предельная температура −10…+50 °С влажность до 80 % при +25 °C без конденсата атмосферное давление не ниже 650 мм рт. ст. |
Состав материнской платы Эльбрус 4Э8СВ-MSWTX
| Панели |
1 многослойная печатная плата 4Э8СВ-MSWTX (ТВГИ.687266.023) 1 рамка внешних портов ATX I/O (ТВГИ.745116.036) |
| Микросхемы |
4 центральных процессора Эльбрус-8СВ (1891ВМ12Я) 2 контроллера периферии КПИ-2 (1991ВГ2Я) 1 контроллер управления Aspeed AST2500A2-GP |
| Питание | 1 элемент питания 3,0 В типа CR2032 |
| Охлаждение |
4 монтажных пластины для кулера ЦП — бэкплейт (ТВГИ.301716.011) 2 радиатора КПИ — Fischer Elektronik ICK S 36x36x10 |
| Упаковка |
1 комплект (ТВГИ.305636.034) — в случае отдельной поставки ↳ габариты коробки н/д, вес брутто н/д |
| Программы |
Программа начального старта МП «Эльбрус-8СВ» (ТВГИ.00403-01) Описание аппаратной конфигурации — Device Tree (ТВГИ.00420-01) МикроОС «Эльбрус» (ТВГИ.00307-01) Встроенное ПО контроллера управления (ТВГИ.00306-01) |
