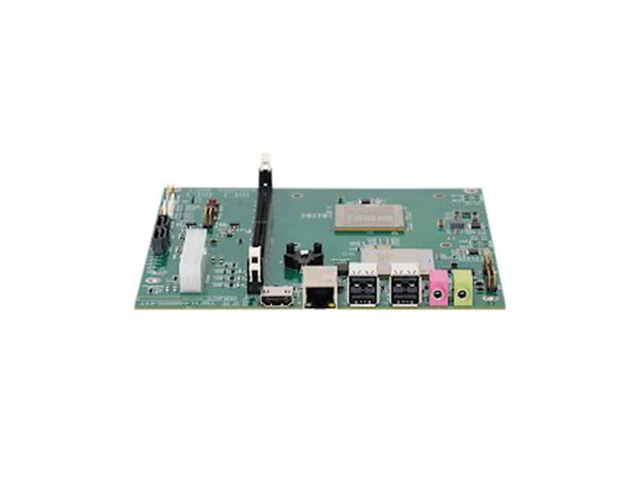

Материнская плата Эльбрус E1C-mITX ТВГИ.469555.417 - вычислительный модуль в форм-факторе Mini-ITX с 1 процессором Эльбрус-1С+ (1 ядро, до 1000 МГц), и южным мостом КПИ-2, 1 слот DIMM DDR3 до 16 Гб. Системная плата для оборудования компактных и встраиваемых систем, бортовых вычислителей с малым потреблением энергии.
Технические характеристики платы Эльбрус E1C-mITX
| Технические характеристики | |
| Набор микросхем |
1 процессор Эльбрус-1С+ (1891ВМ11Я — 1 ядро, до 1000 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память |
1 слот DIMM 240-pin DDR3-1600 ECC, до 16 Гбайт ↳ поддерживаются только модули DDR3 ECC Registered ⁕Rx8 ↳ см. общие требования и список совместимости |
| Долговременная память |
2 порта SATA 3.0 для HDD- и SSD-накопителей ↳ поддерживаются только накопители SATA AHCI |
| Видеосистема |
1 видеоядро, интегрированное в центральный процессор ↳ аппаратное ускорение 2D- и 3D-графики ↳ вывод на 2 независимых монитора с разрешением 1920×1080 ↳ вывод на 1 монитор сверхвысокой чёткости 2560×1440 |
| Аудиосистема |
1 встроенный контроллер 1 вход для микрофона / линейный 2-канальный выход звука HD Audio |
| Внешние интерфейсы |
1 порт видео HDMI 2 порта аудио с разъёмами «гнездо» 3,5 мм 1 порт сети Ethernet 1000Base-T (802.3ab) с разъёмом RJ45 4 порта периферии USB 2.0 с разъёмами типа A |
| Внутренние интерфейсы |
1 порт HD Audio с разъёмом 10-pin для передних гнёзд 2 колодки USB 2.0 с разъёмами 10-pin по 2 порта 1 колодка FP с разъёмом 8-pin для индикаторов и кнопок на корпусе 2 кнопки управления питанием: Power и Reset |
| Внутренние контакты |
1 колодка UART с разъёмом 10-pin для консольного порта 2 порта JTAG с разъёмами 10-pin для диагностики ЦП и КПИ 1 колодка с разъёмом 8-pin для перезаписи ПЗУ |
| Слоты расширения | отсутствуют |
| Эксплуатационные параметры | |
| Размер |
170×170 мм печатная плата, форм-фактор Mini-ITX 170×175,3×26,8 мм габариты с учётом выступающих элементов |
| Система питания |
1 разъём ATX 24-pin для ввода питания (до 25 Вт) 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера 75×75 мм (Socket 1150 … 1156) ↳ см. общие требования и список совместимости ЦП и КПИ: посадка радиатора 35×35 … 40×40 мм на термоскотч 2 разъёма PWM 4-pin для вентиляторов |
| Условия эксплуатации |
температура 0…+35 °C влажность до 80 % при 25 °C без конденсата давление 630…800 мм рт. ст. |
Состав материнской платы Эльбрус E1C-mITX
| Панели |
1 многослойная печатная плата E1C-mITX (ТВГИ.687264.222) 1 панель-рамка внешних портов ATX I/O (ТВГИ.745116.029) |
| Микросхемы |
1 центральный процессор — Эльбрус-1С+ (1891ВМ11Я) 1 контроллер периферии — КПИ-2 (1991ВГ2Я) 1 приёмопередатчик GbE — Microchip KSZ9031MNX 1 аудиокодек — Realtek ALC262 1 модуль памяти загрузчика (Boot) — Spansion S25FL064PIF 1 модуль памяти настроек (NVRAM+RTC) — Cypress CY14B101PA |
| Оперативная память |
опция: 1 модуль 4 Гбайт — Transcend TSMTD3LR08-4G опция: 1 модуль 8 Гбайт — Transcend TSMTD3LR03-8GL опция: 1 модуль 16 Гбайт — Transcend TSMTD3LR05-16G |
| Система питания | опция: 1 элемент питания 3,0 В типа CR2032 |
| Система охлаждения |
опция: 1 радиатор на КПИ — Fischer Elektronik ICK S 36x36x10 опция: 2 радиатора — Advanced Thermal Solutions ATS-1040-C2-R0 |
| Упаковка | 1 комплект (ТВГИ.323384.130) — габариты 229×250×96 мм |
