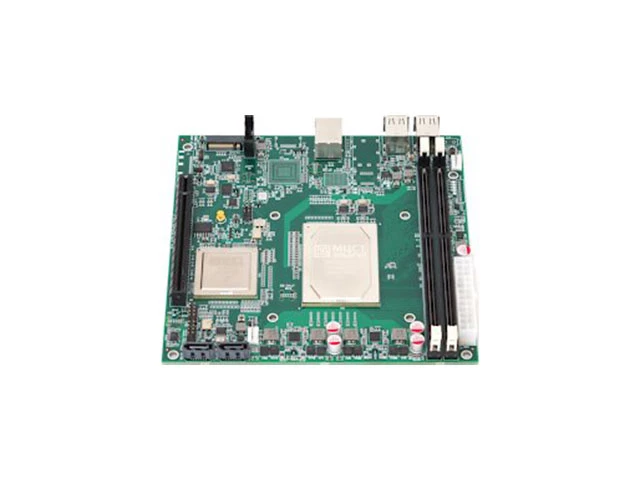

Материнская плата Эльбрус E8C-mITX ТВГИ.469555.395 - вычислительный модуль в форм-факторе Mini-ITX с 1 процессором Эльбрус-8С - 8 ядер, до 1200 МГц, и южным мостом КПИ-2, 2 слота памяти DDR3 до 32 Гб. Системная плата для создания компактных персональных компьютеров, информационных терминалов и микросерверов.
Технические характеристики платы Эльбрус E8C-mITX
| Технические характеристики | |
| Набор микросхем |
1 процессор Эльбрус-8С1 (1891ВМ028 — 8 ядер, до 1200 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память |
2 слота DIMM 240-pin DDR3-1600 ECC, до 32 Гбайт ↳ поддерживаются только модули DDR3 ECC Registered ⁕Rx8 ↳ см. общие требования и список совместимости |
| Долговременная память | 2 порта SATA 3.0 для HDD- и SSD-накопителей |
| Видеосистема |
00: интегрированного видеоконтроллера нет 01: 1 встроенный контроллер Silicon Motion SM768 |
| Аудиосистема | отсутствует |
| Внешние интерфейсы |
4 порта периферии USB 2.0 с разъёмами типа A 00: 1 порт сети Ethernet 1000Base-T (802.3ab) с разъёмом RJ-45 01: 1 порт сети Ethernet 1000Base-T (802.3ab) с разъёмом RJ-45 ↳ 1 порт сети Ethernet 1000Base-X (802.3z) с разъёмом SFP ↳ 1 порт видео HDMI |
| Внутренние интерфейсы |
1 колодка FP с разъёмом 8-pin для индикаторов и кнопок на корпусе 1 колодка USB 2.0 с разъёмом 10-pin для 2 передних портов 1 колодка с разъёмом 8-pin для перезаписи ПЗУ 01: 1 порт видео LVDS ↳ 1 колодка с разъёмом 8-pin для перезаписи ПЗУ SM768 |
| Внутренние контакты |
1 колодка UART с разъёмом 10-pin для консольного порта 3 порта JTAG с разъёмами 10-pin для диагностики BS, ЦП и КПИ |
| Слоты расширения |
1 слот PCI Express 2.0 x16 1 слот формата M.2 USB для модуля доверенной загрузки (МДЗ) ↳ поддерживается только «АПМДЗ-И/Э» (КБДЖ.468243.173) |
| Эксплуатационные параметры | |
| Размер |
170×170 мм печатная плата, форм-фактор Mini-ITX 172×170×26,8 мм габариты с учётом выступающих элементов |
| Система питания |
1 разъём ATX 24-pin для ввода питания (до 85 Вт) 2 разъёма PWM 4-pin для подачи питания на вентиляторы 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера 75×75 мм (Socket 1150 … 1156) ↳ см. общие требования и список совместимости КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч |
| Условия эксплуатации |
температура 0…+35 °C влажность до 98 % при 25 °C без конденсата давление 630…800 мм рт. ст. |
Состав материнской платы Эльбрус E8C-mITX
| Панели |
1 многослойная печатная плата E8C-mITX (ТВГИ.687264.214) 1 панель-рамка внешних портов ATX I/O (ТВГИ.745116.031) |
| Микросхемы |
1 центральный процессор — Эльбрус-8С1 (1891ВМ028) 1 контроллер периферии — КПИ-2 (1991ВГ2Я) 0–1 видеоконтроллер — Silicon Motion SM768GX0B0000-AB 1 приёмопередатчик 1GbE — Microchip KSZ9031MNX 1 модуль памяти загрузчика (Boot) — Spansion S25FL128SAIF00 1 модуль памяти настроек (NVRAM+RTC) — Cypress CY14B101PA |
| Оперативная память |
опция: 2 модуля по 4 Гбайт — Transcend TSMTD3LR08-4G опция: 2 модуля по 8 Гбайт — Transcend TSMTD3LR03-8GL опция: 2 модуля по 16 Гбайт — Transcend TSMTD3LR05-16G |
| Модуль довер. загрузки | опция: 1 модуль — Анкад АПМДЗ-И/Э (КБДЖ.468243.173) |
| Система питания | опция: 1 элемент питания 3,0 В типа CR2032 |
| Система охлаждения | опция: 1 радиатор на КПИ — Fischer Elektronik ICK S 36x36x10 |
| Упаковка | 1 комплект (ТВГИ.323384.130) — габариты 229×250×96 мм |
