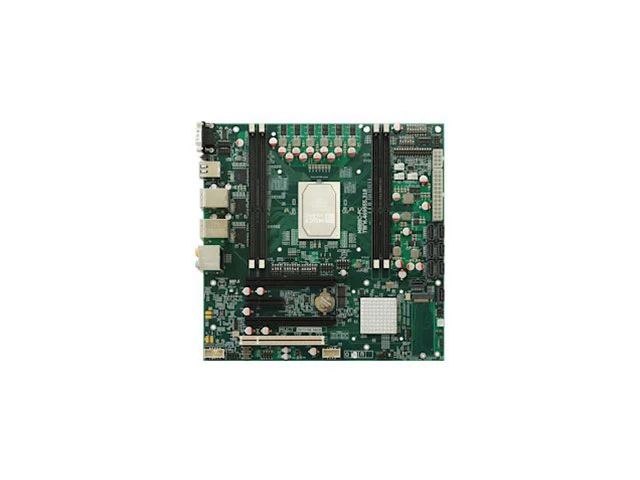

Материнская плата Эльбрус MBE8C-PC ТВГИ.469555.318-01 - вычислительный модуль в форм-фактореmicroATX с 1 процессором Эльбрус-8С - 8 ядер, до 1200 МГц, и южным мостом КПИ-2, 4 слота памяти DDR3 до 64 Гб. Системная плата для создания персональных компьютеров, информационных терминалов и микросерверов.
Технические характеристики платы Эльбрус MBE8C-PC
| Технические характеристики | |
| Набор микросхем |
1 процессор Эльбрус-8С (1891ВМ028 — 8 ядер, до 1200 МГц) 1 южный мост КПИ-2 (1991ВГ2Я) |
| Оперативная память |
4 слота DIMM 240-pin DDR3-1600 ECC, до 64 Гбайт ↳ поддерживаются только модули DDR3 ECC Registered ⁕Rx8 ↳ см. общие требования и список совместимости |
| Долговременная память |
7 портов SATA 3.0 для HDD- и SSD-накопителей 1 слот M.2 SATA (M key) форм-фактора 2260 для SSD-накопителя ↳ поддерживаются только накопители SATA AHCI |
| Видеосистема |
интегрированного видеоконтроллера нет необходима дискретная видеокарта |
| Аудиосистема |
1 встроенный контроллер 1 вход для микрофона, 1 линейный вход 5.1-канальный выход звука HD Audio |
| Внешние интерфейсы |
6 портов аудио с разъёмами «гнездо» 3,5 мм 3 порта сети Ethernet 1000Base-T (802.3ab) с разъёмами RJ45 6 портов периферии USB 2.0 с разъёмами типа A 1 порт консоли RS-232 с разъёмом DE-9 |
| Внутренние интерфейсы |
1 порт HD Audio с разъёмом 10-pin для передних гнёзд 1 колодка FP с разъёмом 8-pin для индикаторов и кнопок на корпусе 1 колодка USB 2.0 с разъёмом 10-pin для 2 передних портов 1 колодка GPIO с разъёмом 30-pin (21 линия) 1 колодка с разъёмом 8-pin для перезаписи ПЗУ 5 колодок JTAG с разъёмами 10-pin для диагностики ЦП, КПИ, ОЗУ, … |
| Слоты расширения |
2 слота PCI Express 2.0 формата x16, работают как 2×8 1 слот PCI Express 2.0 формата x4 1 слот PCI 2.0 формата 32 бита 3,3 вольта, частота 33/66 МГц |
| Эксплуатационные параметры | |
| Размер |
244×244 мм печатная плата, форм-фактор microATX 251×244×45 мм габариты с учётом выступающих элементов |
| Система питания |
1 пара разъёмов ATX 24+8-pin для ввода питания (до 85 Вт) 3 разъёма PWM 4-pin для подачи питания на вентиляторы 1 разъём элемента питания CR2032 для хранения настроек |
| Система охлаждения |
ЦП: посадочные отверстия кулера 80×80 мм (Socket 1366, 2011) ↳ см. общие требования и список совместимости КПИ: посадочные отверстия радиатора 48,3×48,3 мм (40×40 мм) КПИ: посадка радиатора 25×25 … 40×40 мм на термоскотч |
| Условия эксплуатации |
температура 0…+35 °C влажность до 98 % при 25 °C без конденсата давление 630…800 мм рт. ст. |
Состав материнской платы Эльбрус MBE8C-PC
| Панели |
1 многослойная печатная плата MBE8C-PC (ТВГИ.687283. 1 панель-рамка внешних портов ATX I/O ( |
| Микросхемы |
1 центральный процессор — Эльбрус-8С (1891ВМ028) 1 контроллер периферии — КПИ-2 (1991ВГ2Я) 3 приёмопередатчика 1GbE — Marvell Alaska Ultra 88E1111 1 аудиокодек — Realtek ALC662 1 буфер RS-232 — Texas Instruments MAX3243 1 модуль памяти загрузчика (Boot) — Spansion S25FL064PIF 1 модуль памяти настроек (NVRAM+RTC) — Cypress CY14B101PA |
| Оперативная память |
опция: 2–4 модуля по 4 Гбайт — Transcend TSMTD3LR08-4G опция: 2–4 модуля по 8 Гбайт — Transcend TSMTD3LR03-8GL опция: 2–4 модуля по 16 Гбайт — Transcend TSMTD3LR05-16G |
| Модуль довер. загрузки | опция: 1 модуль — Анкад АПМДЗ-И/Э (КБДЖ.468243.173) |
| Система питания | опция: 1 элемент питания 3,0 В типа CR2032 |
| Система охлаждения | опция: 1 радиатор на КПИ — Fischer Elektronik ICK S 36x36x10 |
| Упаковка | 1 комплект (ТВГИ.323384.072-01) |
