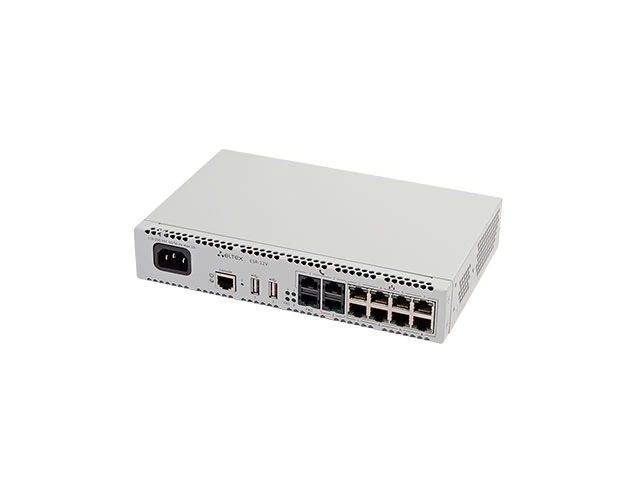

Маршрутизатор Eltex ESR-12V – это отечественный продукт, который имеет расширенную сетевую компоненту. Так помимо 8 стандартных портов Ethernet 10/100/1000 Base-T, здесь имеются разъемы FXS и FXO, позволяющие подключать к устройству офисные телефоны и обеспечивать их резервирование. Системы подойдут малым компаниям и провайдерам связи.
Маршрутизатор Eltex ESR-12V для малых организаций
Маршрутизатор Eltex ESR-12V продолжает широкую серию сетевых платформ производства российского бренда. Системы с каждым годом совершенствуются, с учетом пожеланий владельцев. В итоге разработчику удается создавать современные технологичные, гибкие и производительные решения, которые, к тому же, недорого стоят. Устройства обладают высочайшей адаптивностью, они отлично работают с оборудованием других разработчиков. Еще одним плюсом является удобное и простое управление. Интерфейс системы – максимально информативный, но при этом интуитивно понятный.
Особенности и преимущества оборудования
- Маршрутизатор Eltex ESR-12V – это небольшое бюджетное устройство, которое придется по карману любой начинающей компании с тенденцией к дальнейшему росту.
- Решение используется в корпоративных и провайдерских сетях, а также в офисах и малых организациях.
- Для обеспечения связи здесь используется 8 высокоскоростных портов Ethernet 10/100/1000BASE-T, 1 консольный порт (RJ-45), 3 порта FXS, 1 порт FXO и 2 разъема USB 2.0.
- 3 порта FXS позволяют подключить к маршрутизатору телефонные аппараты. Это очень удобно для офисов, поскольку отпадает необходимость применять отдельные телефонные шлюзы. Телефонная связь осуществляется по обычной телефонной сети.
- На случай пропадания телефонной связи предусмотрен порт FXO, он обеспечивает резервное соединение.
- Набор подключаемых интерфейсов представлен так: E1 TopGate SFP и USB 3G/4G/LTE модем.
- Решение имеет повышенную пропускную способность, высокую скорость коммутации и обработки данных.
- Система безопасности – многоуровневая. Защита обеспечивается межсетевым экраном, новейшими политиками безопасности, среди которых Zone-based Firewall, оповещение и защита от DoS/DDoS атак, логирование событий срабатывания правил и атак, фильтрация фаерволом по приложениям и по уровням L2/L3/L4, web-фильтрация по содержимому (ActiveX, cookies, JavaScript) и по URL, получение лицензионного контента через Eltex Distribution Manager.
- Системой поддерживаются протоколы VoIP – SIP, голосовые кодеки G.711 µ-law, a-law, G.723.1, G.729 (A/B), голосовые стандарты детектора активности речи, эхо компенсации, генерация комфортного шума.
- Решение работает на уровнях L2 и L3 (IPv4/IPv6).
- Качественное обслуживание обеспечивается функционалом QoS.
Технические характеристики Eltex ESR-12V
Интерфейсы |
4хEthernet 10/100/1000BASE-T 1xConsole (RJ-45) 3xFXS 1xFXO 2хUSB 2.0 |
Подключаемые интерфейсы |
USB 3G/4G/LTE модем E1 TopGate SFP |
Производительность |
Производительность Firewall/NAT/маршрутизации (фреймы 1518B) - 0,33 Гбит/c; 27 k пкт/с Производительность Firewall/NAT/маршрутизации (фреймы 70B) - 25 Мбит/c; 42 k пкт/c Производительность IPsec VPN (фреймы 1456B) - 153 Мбит/c; 13 k пкт/с Производительность IPS/IDS 10k правил - 34,20 Мбит/c; 8,5 k пкт/с Производительность коммутации MPLS (фреймы 1518B) - 0,42 Гбит/c; 39 k пкт/c |
Системные характеристики |
Количество VPN-туннелей - 10 Статические маршруты - 1k Количество конкурентных сессий - 4k Поддержка VLAN - до 4k активных VLAN в соответствии с 802.1Q Количество маршрутов BGP - 800k Количество маршрутов OSPF - 30k Количество маршрутов RIP - 10k Таблица MAC-адресов - 2k записей на бридж Размер базы FIB - 800k VRF Lite - 32 |
Клиенты Remote Access VPN | PPTP/PPPoE/L2TP/OpenVPN/IPsec XAUTH |
Сервер Remote Access VPN | L2TP/PPTP/OpenVPN/IPsec XAUTH |
Site-to-site VPN |
IPSec: режимы "policy-based" и "route-based" DMVPN Алгоритмы шифрования DES, 3DES, AES, Blowfish, Camelia Аутентификация сообщений IKE MD5, SHA-1, SHA-2 |
Туннелирование |
IPoGRE, EoGRE IPIP L2TPv3 LT (inter VRF-lite routing) |
Функции L2 |
Коммутация пакетов (bridging) Агрегация интерфейсов LAG/LACP (802.3ad) Поддержка VLAN (802.1Q) Логические интерфейсы LLDP, LLDP MED VLAN на основе MAC |
Функции L3 (IPv4/IPv6) |
Трансляция адресов NAT, Static NAT, ALG Статические маршруты Динамические протоколы маршрутизации RIPv2, OSPFv2/v3, IS-IS, BGP Фильтрация маршрутов (prefix list) VRF Lite Policy Based Routing (PBR) BFD для BGP, OSPF, статических маршрутов |
BRAS (IPoE) |
Терминация пользователей Белые/черные списки URL Квотирование по объёму трафика, по времени сессии, по сетевым приложениям HTTP/HTTPS Proxy HTTP/HTTPS Redirect Аккаунтинг сессий по протоколу Netflow Взаимодействие с серверами ААА, PCRF Управление полосой пропускания по офисам и SSID, сессиям пользователей Аутентификация пользователей по MAC- или IP-адресам |
Функции сетевой защиты |
Система обнаружения и предотвращения вторжений (IPS/IDS) Взаимодействие с Eltex Distribution Manager для получения лицензируемого контента - наборы правил, предоставляемые Kaspersky SafeStream Ii Web-фильтрация по URL, по содержимому (cookies, ActiveX, JavaScript) Zone-based Firewall Фильтрация фаерволом на базе L2/L3/L4 полей и по приложениям Поддержка списков контроля доступа на базе L2/L3/L4 полей Защита от DoS/DDoS атак и оповещение об атаках Логирование событий атак, событий срабатывания правил |
Качество обслуживания (QoS) |
До 8-ми приоритетных очередей на порт L2- и L3-приоритизация трафика (802.1p (cos), DSCP, IP Precedence (tos)) Предотвращение перегрузки очередей RED, GRED Средства перемаркирования приоритетов Применение политик (policy-map) Управление полосой пропускания (shaping) Иерархический QоS Маркировка сессий |
Управление IP-адресацией (IPv4/IPv6) |
Статические IP-адреса DHCP-клиент DHCP Relay Option 82 Встроенный сервер DHCP, поддержка опций 43, 60, 61, 150 DNS resolver IP unnumbered |
Средства обеспечения надежности сети |
VRRP v2,v3 Управление маршрутами на основе состояния VRRP (tracking) Балансировка нагрузки на WAN-интерфейсах, перенаправление потоков данных, переключение при оценке качества канала Резервирование сессий firewall |
Мониторинг и управление |
Поддержка стандартных и расширенных SNMP MIB, RMONv1 Встроенный Zabbix agent Аутентификация по локальной базе пользователей, RADIUS, TACACS+, LDAP Защита от ошибок конфигурирования, автоматическое восстановление конфигурации. Возможность сброса конфигурации к заводским настройкам Интерфейсы управления CLI Поддержка Syslog Монитор использования системных ресурсов Ping, traceroute (IPv4/IPv6), вывод информации о пакетах в консоли Обновление ПО, загрузка и выгрузка конфигурации по TFTP, SCP, FTP, SFTP, HTTP(S) Поддержка NTP Netflow v5/v9/v10 (экспорт статистики URL для HTTP, host для HTTPS) Локальное управление через консольный порт RS-232 (RJ-45) Удаленное управление, протоколы Telnet, SSH (IPv4/IPv6) Вывод информации по сервисам/процессам Локальное/удаленное сохранение конфигураций маршрутизатора |
MPLS |
Поддержка протокола LDP Поддержка L2VPN VPWS Поддержка L2VPN VPLS Martini Mode Поддержка L2VPN VPLS Kompella Mode Поддержка L3VPN MP-BGP |
Функции контроля SLA |
Eltex SLA Оценка параметров каналов связи:
Wellink SLA (wiSLA) |
Протоколы VoIP | SIP |
Голосовые кодеки |
G.711 a-law, µ-law G.723.1 G.729 (A/B) |
Передача факса |
T.38 UDP Real-Time Fax a-law, µ-law G.711 pass-through |
Голосовые стандарты |
VAD (детектор активности речи) CNG (генерация комфортного шума) AEC (эхо компенсация, рекомендации G.165, G.168) |
DTMF | DTMF Обнаружение и генерирование сигналов Передача методами INBAND, RFC 2833, SIP INFO |
Типы подключений |
Статический IP-адрес DHCP-клиент |
Дополнительные виды обслуживания |
Удержание вызова (CallHold) Передача вызова (CallTransfer) Уведомление о поступлении нового вызова (CallWaiting) Переадресация по занятости (CFB) Переадресация по неответу (CFNR) Безусловная переадресация (CFU) Caller ID Запрет выдачи Caller ID (CLIR) Горячая/теплая линия (Hotline/Warmline) Групповой вызов (CallGroup) Трехсторонняя конференция (3-Way conference) |
Возможности VoIP |
Внутренняя коммутация соединений Работа без SIP-сервера Гибкий план нумерации Профили настроек для портов Применение настроек без перезагрузки Поддержка IMS (3GPP TS 24.623) для управления услугами Hold, CW, 3Way-conference, Hotline |
Физические характеристики и условия окружающей среды |
Максимальная потребляемая мощность: 22 Вт Питание: 100-264В AC, 60/50 Гц Интервал рабочих температур: от 0 до +40°С Интервал температуры хранения от -40 до +70°С Относительная влажность при эксплуатации: не более 80% Относительная влажность при хранении: от 10% до 95% Габаритные размеры (ШхВxГ, мм): 267х43,6х160,5 Вес: 1 кг Срок службы: не менее 15 лет |
SFP-модули (не входят в базовую комплектацию) | |
1 волокно | |
FH-SB3512CDS3 / FH-SB5312CDS3 | SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM |
FH-SB3512CDL3 / FH-SB5312CDL3 | SFP 1,25 GE модуль, 3 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM |
FH-SB3512CDS20 / FH-SB5312CDS20 | SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM |
FH-SB3512CDL20 / FH-SB5312CDL20 | SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM |
FH-SB3512IDS20 / FH-SB5312IDS20 | SFP 1,25 GE модуль, 20 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM, INDUSTRIAL |
FH-SB3512CDL40 / FH-SB5312CDL40 | SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 LC, DDM |
FH-SB3512CDS40 / FH-SB5312CDS40 | SFP 1,25 GE модуль 40 км, SM, 1 волокно, комплект TX/RX 1310/1550 SC, DDM |
FH-SB4512CDL80 / FH-SB5412CDL80 | SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SB4512CDS80 / FH-SB5412CDS80 | SFP 1,25 GE модуль 80 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM |
FH-SB4512CDL120 / FH-SB5412CDL120 | SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC, DDM |
FH-SB4512CDS120 / FH-SB5412CDS120 | SFP 1,25 GE модуль 120 км, SM, 1 волокно, комплект TX/RX 1490/1550 SC, DDM |
FH-SB4512CDL160 / FH-SB5412CDL160 | SFP 1,25 GE модуль 160 км, SM, 1 волокно, комплект TX/RX 1490/1550 LC DDM |
2 волокна | |
FH-S8512CDL05 | SFP 1,25 GE модуль 550м, MM, 2 волокна, 850 nm, LC, DDM |
FH-S3112CDL2 | SFP 1,25 GE модуль 2км, ММ, 2 волокна, 1310 nm, LC, DDM |
FH-S3112CDL20 | SFP 1.25 GE модуль 20 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-S3112CDL40 | SFP 1,25 GE модуль 40 км, SM, 2 волокна, 1310 nm, LC, DDM |
FH-S5512CDL80 | SFP 1.25 GE модуль 80 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL120 | SFP 1.25 GE модуль 120 км, SM, 2 волокна, 1550 nm, LC, DDM |
FH-S5512CDL160 | SFP 1.25 GE модуль 160 км, SM, 2 волокна, 1550 nm, LC, DDM |
SFP трансиверы с интерфейсом RJ-45 | |
FH-ST2 | SFP трансивер 10/100/1000 BASE-T |
