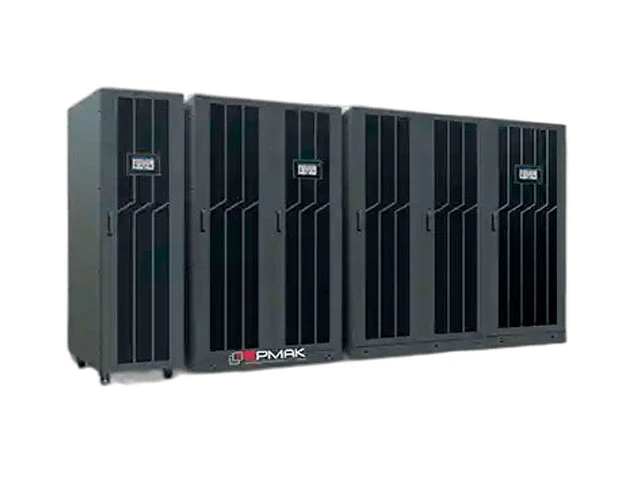

ИБП Ермак 10-1000кВА 380В Online - это компактный, бестрансформаторный ИБП, работающий с коэффициентом использования энергии 96 %, для защиты критически важных приложений. Его гибкая масштабируемая модульная концепция позволяет разместить внутри ИБП силовые модули от 10кВт до 50кВа, обеспечивая поддержку суммарной активной нагрузки мощностью 1000 кВа.
Цена: 0 руб.*(по запросу)
Вы можете заказать это оборудование в лизинг Подробнее
Описание ИБП Ермак 10-1000кВА 380В Online
Благодаря высокой надежности Модульной ИБП Ермак 10-1000кВА 380В Online, пользователь получает возможность наращивания мощности СПБ по мере своего роста потребностей по защите электропитания без необходимости создания излишнего запаса по мощности на начальном этапе.
Имея единичный выходной коэффициент мощности PF=1 (кВа=кВт), Модульная СПБ ЕРМАК обеспечивает высокий уровень активной мощности ,DJlЯ поддержки критически важных нагрузок.
Идеально подходит для оборудования:
Идеально подходит для защиты по электропитанию в серверных помещениях и Центрах обработки данных (ЦОД).
Основные характеристики:
Модульная конструкция
- Все блоки имеют модульную конструкцию, включая силовой модуль, модуль байпаса, модуль мониторинга, которые могут быть легко установлены в телекоммуникационную стойку или шкаф 19" стандарта
- Модуль питания, модуль байпаса, модуль мониторинга, модуль управления поддерживают «горячую» замену
Высокая надежность
- Широкий диапазон входного напряжения 138-485В
- СБП имеет цифровые шины и резервируемую систему параллельного управления, обеспечивающую бесперебойную работу всей СПБ в случае отказа
- При выходе из строя одного элемента СБП продолжит работу в одиночном или параллельном режиме
Экологичность и энергосбережение
- Высокий коэффициент входной мощности до 0,99
- СБП поддерживает совместное использование батарей при параллельной работе
- Высокий КПД до 96%
- КНИ <3% при 100% линейной нагрузке
- СБП будет работать в экономном спящем режиме при малых нагрузках
Совместимость с генераторами
- Может уменьшить влияние пускового тока на систему и уменьшить мощность резервного дизель генератора
Функция параллельного резервирования
- Поддержка параллельной работы: максимум 4-6 систем могут работать параллельно
- СБП поддерживает совместное использование батарей при параллельной работе
Гибкая конфигурация батареи
- Количество батарей в каждой группе может быть выбрано от 30 до 50 штук.
- Большой зарядный ток может обеспечить заряд АКБ большой емкости для СБП с длительной поддержкой от АКБ
- Поддержка литий-ионных АКБ Li-lon
Высокая мощность СБП
- Коэффициент выходной мощности равен 1,0
- СБП может подавать питание на 100% несбалансированную нагрузку
- Высокая адаптивность к нагрузке, которая может включать полную индуктивную или емкостную нагрузку
Интеллектуальное управление
- Цветной сенсорный ЖК-экран
- Поддержка записи и экспорта журналов истории и журналов аварий
- Поддержка интерфейсов Ethernet/SNMP, RS232, RS485, BMS, «сухих контактов»
- Функция ЕРО и REPO (удаленное аварийное отключение).
Функция синхронной работы для высокой
- Для высокой надежности обеспечивает синхронную работу двух независимых СБП
Модельный ряд модульных СПБ:
| Модель СПБ | Макс. мощность СБП, кВА | Мощность силового модуля, кВА | Макс. количество модулей |
| ЕРМАК 380 380.30-аааа М10 | 30 | 10 | 3 |
| ЕРМАК 380-380.50-аааа-М10 | 50 | 10 | 5 |
| ЕРМАК 380-380.75-аааа-М15 | 45 | 15 | 3 |
| ЕРМАК 380-380.60-аааа-М20 | 75 | 15 | 5 |
| ЕРМАК 380-380.60-аааа-М20 | 60 | 20 | 3 |
| ЕРМАК 380-380.100-аааа-М20 | 100 | 20 | 5 |
| ЕРМАК 380-380.50-аааа-М25 | 50 | 25 | 2+7 (N+1) |
| ЕРМАК 380-380.125-аааа-М25 | 125 | 25 | 5 |
| ЕРМАК 380-380.60-аааа-М30 | 60 | 30 | 2+7 (N+1) |
| ЕРМАК 380-380.150-аааа-М30 | 150 | 30 | 5 |
| ЕРМАК 380-380.200-аааа-М40 | 200 | 40 | 5 |
| ЕРМАК 380-380.320-аааа-М40 | 320 | 40 | 8 |
| ЕРМАК 380-380.400-аааа-М40 | 400 | 40 | 10 |
| ЕРМАК 380-380.200-аааа-М50 | 200 | 50 | 4 |
| ЕРМАК 380-380.300-аааа-М50 | 300 | 50 | 6 |
| ЕРМАК 380-380.400-аааа-М50 | 400 | 50 | 8 |
| ЕРМАК 380-380.500-аааа-М50 | 500 | 50 | 10 |
| ЕРМАК 380-380.600-аааа-М50 | 600 | 50 | 12 |
| ЕРМАК 380-380.800-аааа-М50 | 800 | 50 | 16 |
| ЕРМАК 380-380.1000-аааа-М50 | 1000 | 50 | 20 |
Технические характеристики ИБП двойного преобразования Ермак 10-1000кВА / 380В
| Номинальное напряжение | 380/400/415В переменное |
| Рабочее напряжение | 138-305В 40% мощности; 305-485В 100% мощности |
| Рабочая частота | 40-70Гц |
| Коэффициент мощности | ≥0.99 |
| КНИ | ≤3% при 100% линейной нагрузке |
| Выходное напряжение | 380/400/415В переменное |
| Коэффициент мощности | 1.0 |
| Регулировка напряжения | ±1% |
| Частота в линейном режиме | синхронизирована со входной частотой ±1% |
| Частота в режиме от АКБ | 50±0.1% Гц |
| Коэффициент амплитуды (crest factor) | 3 : 1 |
| КНИ (THDv) | ≤1% при линейной нагрузке, ≤3% при нелинейной нагрузке |
| Время переключения на АКБ | 0 мс |
| Время переключения на байпас | 0 мс |
| Перегрузка в линейном режиме | ≤110% - 60 мин, ≤125% - 10 мин, ≤150% - 1 мин время переключения на байпас; >150% аварийное отключение |
| Перегрузка в режиме байпаса | 135% долговременное, 1000% - 100мс |
| КПД | до 96 % |
| Параллельная работа | до 800 кВА - до 6 устройств, 800кВА-1000кВА - до 4 устройств |
| Напряжение АКБ | опционально: ±180V/±192V/±204V/±216V/±228V/±240/±252/±264/±276/±288/±300В (30/32/34/36/38/40/42/44/46/48/50 шт. АКБ); 360-600В (30-50 шт. АКБ, 36 шт. стандартно, 36-50 шт. без понижения мощности; 32-34 шт. выходной коэффициент мощности 0.9; 30 шт. выходной коэффициент мощности 0.8) |
| Максимальный ток заряда | 18А на модуль 10/15/20/25/30кВА, 20А на модуль 40/50кВА |
| Светодиодный дисплей | сетевой режим, режим АКБ, режим байпаса, низкий заряд АКБ, сбой АКБ, перегрузка, общий сбой |
| Жидкокристаллический дисплей | входная сеть, выходная сеть, состояние АКБ, настройка и обслуживание |
| Звуковая сигнализация | режим поддержки от АКБ, низкий заряд АКБ, перегрузка, общий сбой |
| Коммуникационные порты | RS232, RS485, LBS, BMS, «сухой контакт»; опционально: выходные реле, Ethernet/SNMP, температурный датчик АКБ |
| Габаритные размеры CБП (ШхГхВ), мм, без учета АКБ |
10-320кВА: 600 x 850 x 2000; 400-600кВА: 1200 x 850 x 2000; 800-1000кВА: 2000 x 850 x 2000; |
| Габаритные размеры модуля (ШхГхВ), мм |
10-30кВА : 440x620x86; 40-50кВА : 440x620x130; |
| Вес СБП (без модулей и АКБ), кг |
10-60кВА : 130-145; 60-150кВА : 145-170; 200-320кВА : 210-300; 400-600кВА : 480-540; 800-1000кВА : 960-1050 |
| Рабочая температура | 0°C .. 40°C |
| Температура хранения | -25°C .. 55°C |
| Относительная влажность | 20-95% при 0°C .. 40°C без конденсации |
| Высота над уровнем моря | до 1500 м, с понижением мощности при >1500м |
| Уровень шума на расстоянии 1м | 10-60кВА : < 58 ; 75-150кВА : < 61 ; 200-400кВА : < 68 ; 200-400кВА : < 68 ; 500-1000кВА : < 73 ; |
