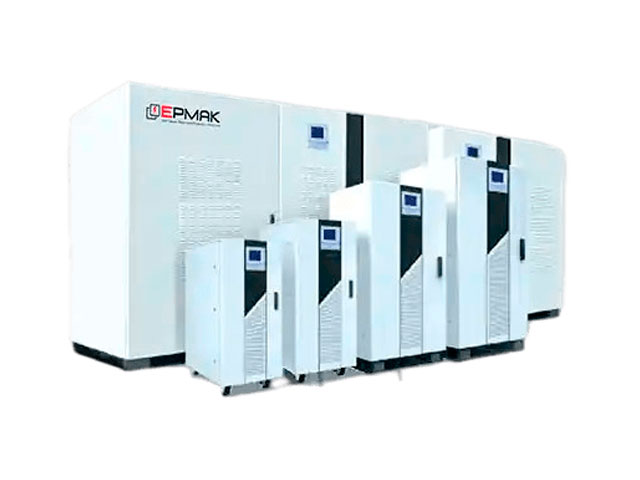

Описание ИБП Ермак 10-800кВА 380В Online

Назачение:

Гальваническая развязка (гальваноразвязка, гальваническая изоляция) – это название общего принципа электрической изоляции рассматриваемой электрической цепи относительно других цепей, присутствующих в данном устройстве. Гальваническая изоляция, как правило, применяется для решения одной из двух (или обеих) задач:

1. Обеспечение независимости сигнальной цепи (при подключении приборов и устройств) за счёт того, что гальваническая изоляция обеспечивает независимый контур тока сигнальной цепи относительно других контуров тока, возникающих при соединении приборов и устройств. Например, это может быть независимость цепи измерения от силовой исполнительной цепи. Независимость сигнальной цепи решает целый ряд проблем электромагнитной совместимости (ЭМС): улучшает помехозащищённость, соотношение сигнал/шум в сигнальной цепи, точность измерения. Гальванически изолированный вход или выход устройства всегда способствует лучшей его совместимости с другими устройствами в тяжелой электромагнитной обстановке. В многоканальных измерительных системах (системах сбора данных) гальваническая развязка бывает как групповая (одна на несколько каналов измерения), так и поканальная (индивидуальная для каждого канала измерения).

2. Обеспечение электробезопасности при работе с оборудованием согласно ГОСТам на электробезопасность. Для электрического оборудования для измерения, управления и лабораторного применения применяют ГОСТ 12.2.091-2012, согласно которому определяют требования к стойкости изоляции (испытательному напряжению). Важно отметить, что гальваническая изоляция – это одна из технических мер обеспечения электробезопасности, поэтому требования к изоляции конкретной цепи всегда следует рассматривать в совокупности с другими мерами электобезопасности (защитное заземление, цепи ограничения тока и напряжения и т.д.), принятыми в данном конкретном случае. В любом случае, испытательное напряжение изоляции, указанное в документации на оборудование, должно многократно превышать номинальные напряжения изолируемых цепей.

Характеристики

Двойное преобразование

• СБП двойного преобразования выводит чистую синусоидальную волну, которая не зависит от искажений входной питающей сети и обеспечивает надежную работу потребителей
• ИБП переключается между рабочими режимами без перерыва подачи мощности, обеспечивая непрерывную работу нагрузки

Функция синхронной работы

• Позволяет избежать рисков, связанных с выходом из строя аналоговых устройств, и делает систему управления более стабильной и надежной

Высокий коэффициент мощности

• Выходной коэффициент мощности до 0,9
• Входной коэффициент мощности 0,98 с фильтром обеспечивает высокую эффективность СБП, уменьшает гармонические помехи в питающей сети и снижает расходы по эксплуатации СБП

Эффективное использование батарей

• Интеллектуальная система управления батареями и усовершенствованная технология автоматической подзарядки и ускоренного заряда снижают частоту обслуживания батареи, значительно повышают ее эффективность и продлевают срок службы батареи
• Прогнозирование времени разряда батареи СБП отображает рассчитанное по току разряда и напряжению расчетное время резервного питания от батареи
• Авто тестирование батареи: батарея автоматически проверяется через равные промежутки времени

Широкий поддерживаемый диапазон входной сети

• Диапазон входного напряжения переменного тока: 380/400/415 В -25%/+20% переменного тока
• Диапазон входных частот 50 Гц ±5% так же обеспе­чивает стабильность работы СБП при работе с дизель генератором.

Высокая перегрузочная способность СБП

• Перегрузка 110%/125%/150% в течение 60мин/ 1 Омин/1 мин.

Параллельное резервирование

• Решение с параллельным резервированием N+X, до 6 систем параллельно, обеспечивает гибкость конфигурации СБП
• При отказе блока в параллельно работающей системе, неисправный блок автоматически отключит выход мощности, а нагрузка будет питаться от оставшихся блоков и систем
• Нефиксированные роли «мастер-ведомый»: среди нескольких СБП, работающих параллельно, первый запускается в роли «мастер», остальные в роли «ведомый». Роли «Мастер» и «ведомый» могут быть изменены

Плавный пуск

• Специально разработанная функция, при которой силовые модули каждого агрегата в параллельной системе будут включаться последо­вательно через определенные промежутки времени, чтобы избежать высокой пусковой нагрузки на генера­тор, тем самым снижая стоимость необходимого генератора

Генераторный режим

• В этом случае нагрузка питается как от генератора, так и от аккумуляторной батареи

Режим синхронизации нагрузки

• Синхронизирует выход двух независимых СБП (одиночных или параллельных), даже если две системы работают в разных режимах (байпас/инвертор) или от батареи

Защитные механизмы

• Функция самодиагностики выполняется перед запуском СБП в целях безопасности
• Защита срабатывает при: пониженном/повышенном напряжении на входе, перегрузке, коротком замыка­нии, перегрузке по току, перенапряжении на шине, перегреве, отказе вентилятора, сбое вспомогатель­ного питания, пониженном напряжение батареи, перезарядке батареи и т. д.

Удобное управление и гибкие коммуникации

• ЖК-дисплей и светодиодная мнемосхема отображает рабочие параметры и состояние в режиме реального времени
• Коммуникационные порты RS232 и RS485, Ethernet/SNMP (опционально), «Сухие контакты» (опционально)
