В серию кластерных маршрутизаторов H3C CR1900 входят маршрутизаторы опорных сетей нового поколения, разработанные для применения в сетях сервис провайдеров. Они могут применяться в узлах опорных сетей сервис провайдеров и узлах опорных сетей городского масштаба, а также в узлах магистральных соединений центров обработки данных.
Описание маршрутизаторов H3C CR19000
Благодаря архитектуре CLOS, инновационным технологиям оптических соединений и операционной системе Comware V7 устройства CR19000 обладают исключительными показателями доступности и совместимости, идеально отвечая потребностям сервис провайдеров.

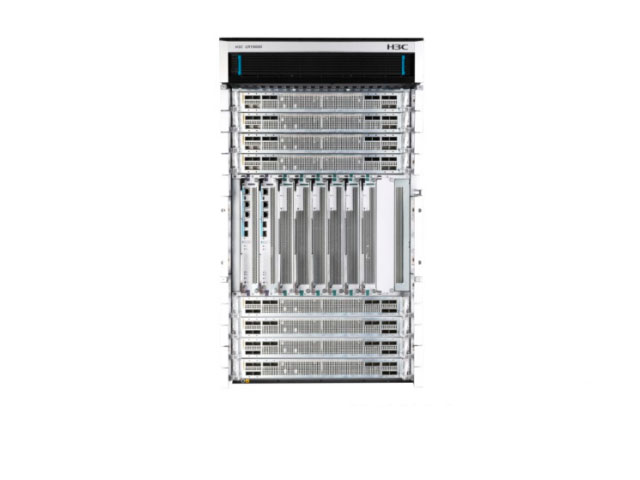

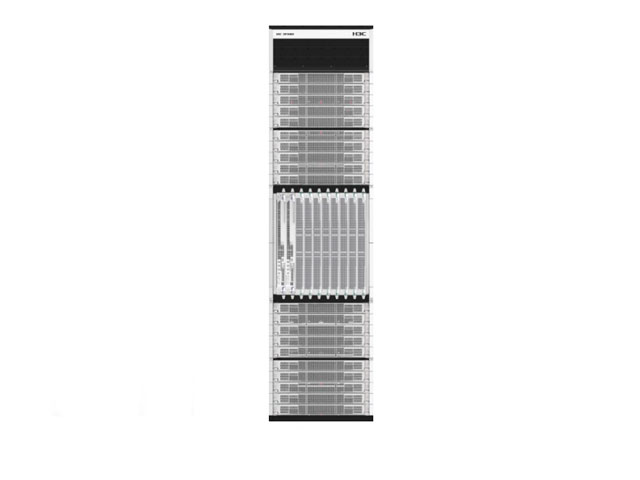

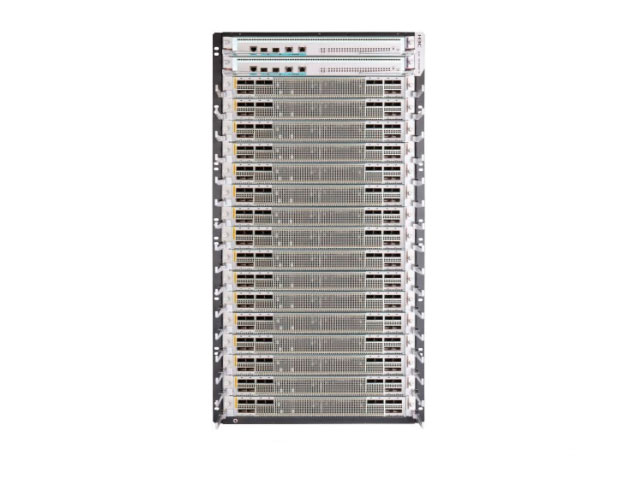

Серия маршрутизаторов CR19000 представлена следующими моделями: CR19000-8, CR19000-16, CR19000-20 и CR19000-MC, где предусмотрено соответственно 8, 16 и 20 слотов для сервисных линейных карт. Модель CR19000-MC представляет собой шасси для плат коммутационных фабрик (FCC), которое обеспечивает соединение и унифицированное управление несколькими маршрутизаторами CR19000-20. Модель CR19000-8 может работать в режиме отдельного шасси или в режиме каскадного кластерного соединения. Модель CR19000-16 предназначена для работы в режиме отдельного шасси. Модель CR19000-20 может работать как в режиме отдельного шасси, так и в B2B кластерного соединения или кластерного соединения нескольких шасси.
Сверхвысокая емкость и неограниченные возможности расширения
- В маршрутизаторах CR19000 применяется самая передовая неблокируемая архитектура CLOS четвертого поколения, обеспечивающая передачу данных на сверхвысоких скоростях и с низкой задержкой. Поддержка коммутации ячеек переменной длины значительно повышает операционную эффективность кластера в целом.
- В одном устройстве CR19000 с емкостью 1200G на слот каждый из портов может работать на скорости до 100 Гбит/с. Маршрутизатор поддерживает максимум 240 портов 100G, причем это количество будет увеличиваться

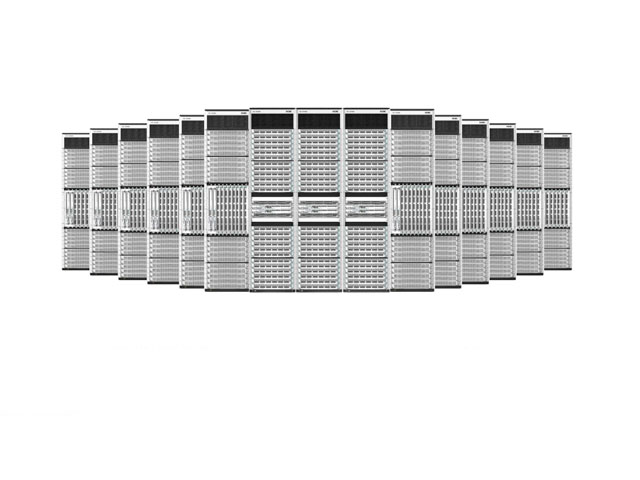

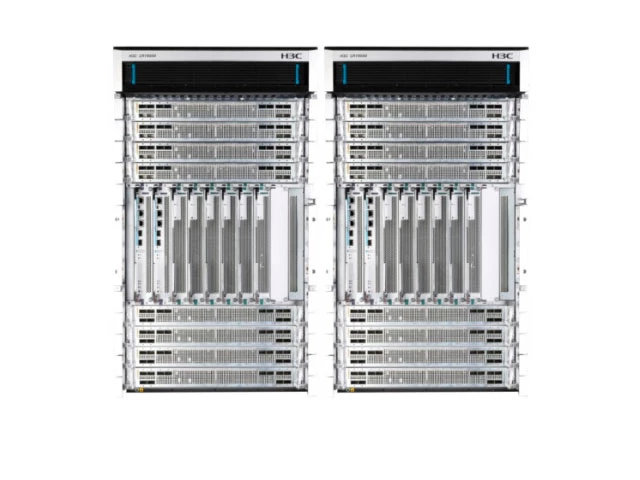

- В серии CR19000 поддерживается объединение в кластер нескольких устройств в конфигурациях B2B, соединения по схеме 2+6 и по схеме 3+12, что позволяет каскадировать до 12 шасси. Постепенное расширение от одного шасси до крупного кластера защищает инвестиции.
Открытая архитектура и ориентированная на SDN конструкция
Благодаря полной поддержке SDN маршрутизаторы CR19000 предлагают интерфейсы различных протоколов для взаимодействия с внешними системами, а также могут эффективно работать с контроллерами SDN. Это дает возможность точного контроля за сетевыми ресурсами со стороны пользователей по требованию и значительно повышает операционную эффективность сети.
Высокая доступность и расширенные средства безопасности
В серии CR19000 предусмотрен полный спектр функций обеспечения высокой доступности за счет:
- Передовой распределенной архитектуры – отдельные процессорные модули маршрутизации, коммутации и сервисов исключают наличие критических элементов, отказ которых может привести к отказу всей системы. Отделение плоскости управления от плоскости услуг предотвращает взаимное влияние обработки сервисов и управления системой, гарантируя бесперебойное предоставление услуг при переключении с активного модуля на резервный. Поддержка резервирования по схеме N+M для модулей коммутационных матриц гарантирует пересылку трафика на скорости среды передачи при замене модулей коммутационных матриц.
- Операционной системы Comware 7 – в плоскости управления операционной системы применяются технологии многоядерной и симметричной мультипроцессорной обработки (SMP), обеспечивающие разделение пространств обработки и запуска каждого программного модуля, с возможностью динамической загрузки и изолированного обновления. При этом поддерживается запуск определенных процессов на выделенном наборе процессоров, а также настройки приоритетного вытеснения и планирования, что гарантирует наличие ресурсов для критически важных сервисов в периоды высокой процессорной нагрузки. Распределенные вычисления и детальные механизмы управления дополнительно повышают стабильность системы.
- Функционал обеспечения доступности – маршрутизатором CR19000 поддерживается широкий спектр функций обеспечения доступности, таких как установка исправлений без прерывания работы, протоколы обнаружения состояния каналов NSR, GR, BFD и NQA, протоколы быстрой сходимости IP FRR и LDP FRR, а также встроенная архитектура автоматизации (Embedded Automation Architecture, EAA). Благодаря этим функциям маршрутизаторы CR19000 способны обеспечить высокую емкость услуг и сверхбыструю сходимость протоколов для услуг, так необходимые провайдерам услуг в крупномасштабных сетях.
Экологичный дизайн
- Благодаря конструкции с лучшими в отрасли характеристиками экологичности и охраны окружающей среды достигается высокая энергоэффективность и возможность постепенного обновления.
- В маршрутизаторе применены прямые вентиляционные отверстия, которые обеспечивают значительно более высокую эффективность охлаждения по сравнению с традиционными U-образными, Z-образными или C-образными вентиляционными отверстиями. Благодаря такой конструкции воздух проходит через маршрутизатор практически без потерь в объеме и скорости потока, позволяя в полной мере удовлетворить потребности в охлаждении устройств опорной сети с постоянно растущей емкостью.
- За счет системы теплорассеяния на интеллектуальных микромодулях в маршрутизаторе достигается оптимальный баланс между вентиляцией и потребляемой мощностью. Кластерные системы способны интеллектуальным образом регулировать скорости вращения вентиляторов в зависимости от показаний в точках выделения тепла, обеспечивая необходимую вентиляцию системы в целом.
