Описание точки доступа H3C WA6630X

Выполненные на основе технологии 802.11ax, точки доступа H3C WA6630X реализуют интеллектуальную технологию оптимизации радиоканала. Это позволяет решить проблемы с покрытием беспроводной сети вне помещений и повысить точность и стабильность связи. Профессиональное исполнение в привлекательном корпусе и широкий диапазон рабочих температур обеспечивают простоту монтажа и настройки вне помещений. Данные точки доступа широко применяются в профессиональных решениях для интеллектуального обеспечения покрытия вне помещений, например, в рамках беспроводных решений для городов, больших стадионов и достопримечательностей. Благодаря расширенному интерфейсу IoT точки доступа H3C WA6630X могут применяться в рамках решения H3C для IoT в инфраструктуре групп корпоративных зданий и других приложениях Интернета вещей.

Современное промышленное исполнение

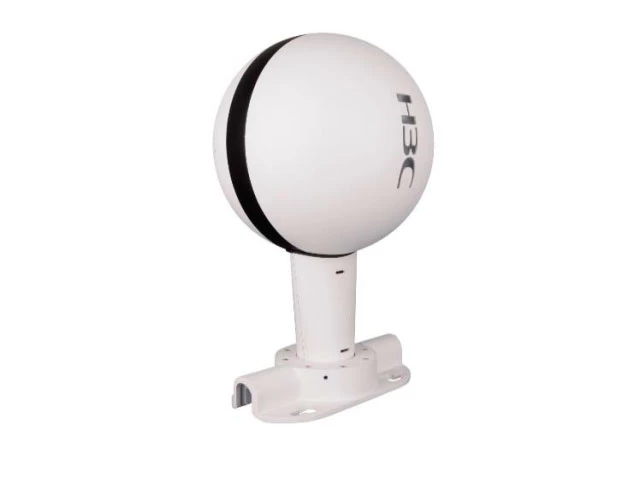

Точки доступа H3C WA6630X выполнены в форме идеальной сферы, что улучшает имидж группы зданий или города, позволяя удовлетворить растущий спрос со стороны пользователей на беспроводной доступ вне помещений, например, в городах и у достопримечательностей.

Технология DL/UL MU-MIMO (Wi-Fi 6)

В точках доступа WA6630X от H3C поддерживается технология MU-MIMO в канале к пользователю и от пользователя (DL/UL MU-MIMO), самая важная из функций стандарта 802.11ax. Технология DL/UL MU-MIMO позволяет точке доступа передавать данные одновременно на несколько устройств, что значительно повышает эффективность обмена данными и качество подключений.

Специальный литой интегрированный кабель

С ростом спроса на покрытие беспроводных сетей вне зданий количество интерфейсов на точках доступа увеличивается. Увеличение числа интерфейсов сказывается на эстетике и удобстве в местах установки. В точках доступа WA6630X используется профессиональный интегрированный кабель на 32 вывода, который объединяет в себе порт Ethernet и консольный порт. Таким образом, точка доступа имеет только один наружный интерфейс, что существенно упрощает монтаж оборудования. В то же время уменьшение числа кабелей улучшает внешний вид установленного оборудования.

Высокоэффективные порты для восходящих каналов связи с поддержкой различных скоростей

Ethernet порты точек доступа WA6630X поддерживают в режиме автосогласования различные скорости передачи, включая 100 Мбит/с, 1000 Мбит/с, 2,5 Гбит/с, 5 Гбит/с и 10 Гбит/с.

Множественный доступ с ортогональным частотным разделением (OFDMA)

В стандарте 802.11ax применяется технология OFDMA, позволяющая передавать данные одновременно нескольким пользователям. OFDMA предполагает деление канала на субканалы, называемые ресурсные единицы (RU), с определенными субнесущими, и назначение таких ресурсных единиц различным пользователям для одновременной передачи. Технология OFDMA обеспечивает параллельную многопользовательскую передачу и снижение времени задержки за счет исключения конкуренции за каналы.

Пространственное мультиплексирование

802.11ax предполагает назначение отдельного цвета каждому базовому набору служб BSS, что помогает WA6630X вовремя обнаруживать помехи от соседних каналов и останавливать передачу. Если радиомодуль обнаруживает сигналы 802.11ax от набора служб BSS с тем же цветом, что и цвет набора служб BSS данного радиомодуля, то это определяется как помеха от соседнего канала и вызывает остановку передачи данных. Это позволяет оптимизировать использование одних и тех же частот и повысить емкость сети.

Целевое время пробуждения (TWT)

Механизм TWT обеспечивает повышение энергоэффективности и уменьшает конкуренцию за ресурсы за счет увеличения периодов засыпания клиентов и возможности согласования времени, в которое клиенты будут обращаться к среде передачи.

Встроенный модуль Bluetooth

В точках доступа WA6630X от H3C предусмотрен встроенный модуль Bluetooth для подключения консоли на расстоянии до 10 метров, что снижает объем дополнительных работ в процессе установки и обслуживания оборудования, упрощает поиск неисправностей и обеспечивает поддержку согласования параметров iBeacon.

Поддержка сервисов для IoT

С учетом разнообразных сценариев использования в эпоху IoT, в точках доступа WA6630X предусмотрен порт IoT для установки IoT-модулей H3C T300. Они обеспечивают поддержку различных сервисов для IoT с малой дальностью связи и низким энергопотреблением, таких как BLE, RFID, ZigBee и UWB. Через порт IoT возможно подключение до десяти модулей T300. Как данный порт IoT, так и сетевой порт поддерживают технологию агрегации каналов (LACP) для повышения доступности и пропускной способности.

Встроенный модуль GPS

Точки доступа H3C WA6630X поддерживают эксплуатацию и обслуживание с использованием привязанного к карте расположения точки достцпа. Администратор может получать информацию о текущих сценариях в режиме реального времени, например, о беспроводном покрытии в городе, группе зданий и иных параметрах. При этом общее представление о работе сети можно получить одним взглядом. Покрытие беспроводной сети, потоки трафика и информация на карте связаны друг с другом в реальном времени, что делает управление беспроводной сетью более наглядным и простым.

Защита спектра в реальном времени (RTSG)

Программа защиты спектра в реальном времени (RTSG) представляет собой инновационное программное решение H3C для профессионального контроля состояния для беспроводного спектра. Точки доступа серии 802.11ax от H3C поддерживают встроенный модуль сбора радиочастотных данных, который позволяет построить тесно интегрированные системы мониторинга и защиты спектра в реальном времени.

Консоль RTSG встраивается в интеллектуальную систему управления iMC (intelligent Management Center) и обеспечивает получение данных через систему управления туннелями CAPWAP и сенсорные точки доступа. Благодаря этому можно контролировать качество сигнала беспроводной сети, отслеживать тенденции и генерировать уведомления о несанкционированных вмешательствах в режиме 24x7. Благодаря активному опросу и системе обнаружения радиочастотных помех (WiFi или отличных от WiFi) в каждом из диапазонов 2,4 ГГц/5 ГГц обеспечивается графическое отображение графика БПФ для спектральной плотности в реальном времени, диаграммы спектра, карты заполняемости, событийных диаграмм спектра, усиления канала и усиления помех. Кроме того, RTSG позволяет автоматически определять источник помех, обнаруживать расположение неавтооризованного оборудования беспроводной сети, постоянно поддерживая ее в нормальном рабочем состоянии. В сочетании с модулем H3C iMC IAR (Intelligent Analysis Report) с его помощью можно вести полную историю качества радиопокрытия в зоне, в том числе отслеживание и воспроизведение ее параметров, и автоматически генерировать специализированные отчеты по тенденциям, отчеты для анализа нормативно-правового соответствия и отчеты по аудиту.

В зависимости от пользовательских требований к контролю в конфигурации беспроводной сети решение RTSG может быть развернуто в локальном режиме или режиме мониторинга. В локальном режиме эффективная защита спектра реализуется без ущерба для нормального подключения пользователей и пересылки пакетов данных.

Функция сосуществования с сотовыми сетями (CCF)

H3C применяет встроенные аппаратные фильтры, минимизирующие влияние помех от сетей сотовой связи 3G/4G.

Режим якорного контроллера доступа

Режим якорного контроллера доступа (Anchor AC) предназначен для сетей любого размера, в том числе для сетей малых и средних предприятий. В режиме якорного контроллера доступа точка доступа может выступать в роли виртуального контроллера для всей сети.

Облачное управление

Точки доступа H3C с облачным управлением разработаны на основе платформы Cloudnet, с помощью которой администраторы могут управлять облачными точками доступа напрямую, например, просматривать состояние облачных точек доступа в режиме реального времени и загружать конфигурации из облака на облачные точки доступа. Это значительно повышает эффективность работы сети, повышает ее безопасность и стабильность.

Доступ к интеллектуальному облаку и оптимальная стоимость владения беспроводной сетью

Точки доступа WA6630X отвечают требованиям стандарта 802.11ax и поддерживают скорость беспроводной передачи данных 4,8 Гбит/с в диапазоне 5 ГГц и совокупную скорость передачи данных 5,4 Гбит/с в диапазонах 2,4 ГГц и 5 ГГц. Благодаря улучшенной технологии адаптивных антенных решеток они способны увеличить покрытие, улучшить плотность доступа и стабильность работы, а также оптимизировать мобильный доступ к облаку и снизить совокупную стоимость владения для беспроводной сети

Локальная передача данных

При работе точек доступа WA6630X в зависимом режиме с пересылкой пакетов через распределенную сеть (WAN) они, как правило, устанавливаются в виде устройств доступа к сети передачи данных в филиалах, тогда как контроллеры доступа к беспроводной сети располагаются в штаб-квартире. При этом все пользовательские данные пересылаются от точки доступа на контроллер доступа и затем централизованно пересылаются контроллером доступа. Точки доступа WA6630X способны обеспечивать пересылку пакетов из беспроводной сети в проводную сеть без их перенаправления на контроллер доступа, локально, что значительно экономит пропускную способность каналов распределенной сети.

Двойной стек протоколов IPv4/IPv6 (стандартная поддержка IPv6)

Точки доступа WA6630X полностью совместимы с протоколом IPv6 и поддерживают двойной стек протоколов IPv4/IPv6. Существующие проводные сети IPv4 и IPv6 могут параллельно и эффективно применяться для регистрации беспроводных сетей на контроллерах доступа H3C серии WX или Oasis, чтобы они не функционировали в качестве изолированных информационных бункеров.

Механизм контроля доступа конечных узлов (EAD)

Механизм контроля доступа конечных узлов H3C End user Admission Domination (EAD) объединяет решения для обеспечения безопасности доступа к сети и безопасности конечных устройств, благодаря чему доступ к сети могут получить только беспроводные клиенты, отвечающие обязательным требованиям корпоративных политик безопасности; это снижает угрозы от зараженных беспроводных клиентов и в целом поднимает уровень безопасности беспроводной сети. При работе совместно с сервером политик безопасности данное решение может направлять напоминания пользователям, изолировать и отключать их от сети в случае заражения систем или отсутствия на них необходимых пакетов исправлений.

Удаленный сбор и анализ данных

Точки доступа WA6630X могут работать в качестве удаленных сенсоров и устройств-анализаторов. Они могут перехватывать пакеты Wi-Fi в близлежащем эфире и сохранять их на локальное устройство в режиме реального времени для поиска неисправностей и анализа возможностей оптимизации. Удаленные сенсоры могут осуществлять опрос выделенных рабочих каналов или осуществлять опрос всех каналов в зависимости от требований к мониторингу и сопровождению беспроводной сети.

Модуль радиочастотной оптимизации (ROE)

В точках доступа WA6630X поддерживается модуль радиочастотной оптимизации (RF Optimizing Engine, ROE), который позволяет эффективно увеличить число одновременных сессий в условиях средней и высокой плотности пользователей, ускорить работу приложений потокового мультимедиа и улучшить параметры качества обслуживания за счет радиочастотной оптимизации на основе заданных параметров и протокола. Функционал включает справедливый многопользовательский доступ, смешанный справедливый доступ, фильтрацию помех, оптимизацию скорости, рекомендации по спектру, оптимизацию многоадресных рассылок IPv4/IPv6, управление мощностью и интеллектуальные гарантии определенной пропускной способности, а также навигацию по диапазонам с возможностью определения приоритета для радиомодуля 5 ГГц, чтобы клиенты с возможностью работы в диапазоне 5 ГГц в первую очередь подключались к радиомодулю 5 ГГц, и только потом к 2,4 ГГц. Функция управления радиочастотами автоматически назначает канал и уровень мощности, обеспечивает справедливое распределение эфирного времени и избавление точки доступа от всех источников радиопомех для создания надежных и высокопроизводительных беспроводных сетей WLAN.

Интеллектуальная балансировка нагрузки на точки доступа

В точках доступа WA6630X реализован интеллектуальный балансировщик нагрузки, который распределяет нагрузку в зависимости от количества одновременных пользователей и объемов трафика. Если вновь подключившийся пользователь нарушает предустановленный лимит нагрузки, точка доступа проверит в режиме реального времени местонахождение беспроводного клиента, установит возможность обеспечить доступ для этого клиента через расположенные поблизости точки доступа с меньшей нагрузкой и отклонит подключение пользователя лишь в случае наличия таких точек доступа. Отличительной особенностью алгоритма интеллектуальной балансировки нагрузки H3C от существующих механизмов балансировки нагрузки, является то, что доступ пользователя отклоняется лишь в том случае, если он находится в зоне перекрывающегося радиопокрытия от различных точек доступа, благодаря чему подключение пользователя не запрещается, если превышен лимит нагрузки, но других точек доступа поблизости нет. Благодаря этому достигается максимальная емкость беспроводной сети без хаотического поведения алгоритма балансировки нагрузки.

Экологичный дизайн

В точках доступа WA6630X применяются экологичные решения с поддержкой динамического снижения энергопотребления для MIMO (DMPS), расширенных механизмов автоматической экономии энергии (E-APSD) и интеллектуального обнаружения фактических требований терминальных устройств. Они способны динамически регулировать режим работы MIMO и эффективно переводить терминалы в спящий режим.

В точках доступа WA6630X предусмотрен режим экологичной точки доступа, который обеспечивает возможность перевода на ожидание отдельных радиомодулей и более тщательного контроля режима энергосбережения.

Точками доступа WA6630X поддерживается инновационная технология контроля мощности на уровне отдельного пакета (PPC), что значительно снижает энергопотребление в режиме ожидания и увеличивает время работы от батарей мобильных устройств.

Унифицированное управление проводными и беспроводными сетями

Модуль управления беспроводными службами Wireless Service Manager (WSM) в составе iMC обеспечивает унифицированное управление проводными и беспроводными сетями, позволяя добавить функции управления беспроводной сетью в существующую систему управления проводной сетью. Все продукты для беспроводных сетей на базе WSM могут управляться с использованием открытого протокола управления.

WSM отвечает требованиям сервисно-ориентированной архитектуры, имеет модульное исполнение, легко расширяется и развивается по мере роста требований к управлению сетями. Он предоставляет веб-интерфейс к системе управления и простую и удобную платформу для администраторов беспроводных сетей. При работе в составе iMC совместно с другими модулями он предлагает информационные панели для управления беспроводной сетью, функции поиска неисправностей, мониторинга производительности, контроля версий программного обеспечения, управления конфигурациями и управления доступом пользователей.

Технические характеристики точки доступа H3C WA6630X
