Мультисервисные маршрутизаторы Huawei NE20E-S серии представляют собой универсальные сетевые устройства, обычно использующиеся на уровне агрегации в опорных и магистральных сетях, в сетях уровня доступа, в граничных сегментах сетей промышленной зоны, в сетевых инфраструктурах малых и средних предприятий.

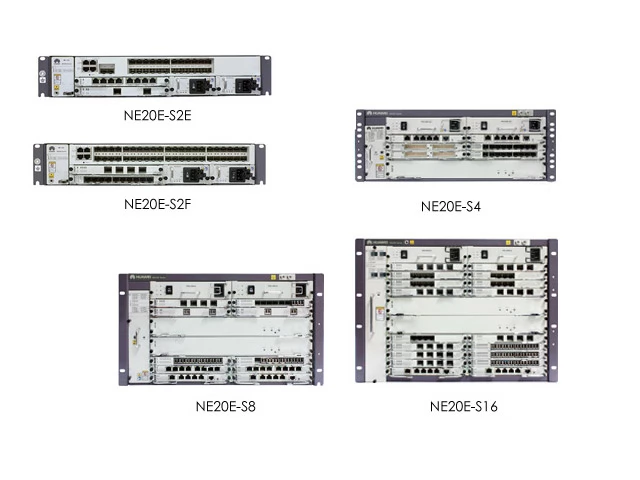

Мультисервисные маршрутизаторы Huawei NE20E-S
Универсальные маршрутизаторы NetEngine20E-S - это высокопроизводительные сетевые решения, предназначенные для транспортной, финансовой и энергетической отрасли, а также правительственных, образовательных и корпоративных инфраструктур. Маршрутизаторы служат узлами агрегирования для магистральных IP-сетей, базовыми узлами в корпоративных сетях, граничными узлами в муниципальных сетях и узлами доступа в малых и средних образовательных инфраструктурах. Базируясь на операционной системе Versatile Routing Platform (VRP) и чипах Huawei NP, модели поддерживают аппаратную переадресацию и неблокирующие технологии коммутации, обеспечивая высокую производительность, надежность и безопасность.
Ключевые особенности моделей
- В представленных маршрутизаторах NE20E-S используется последняя платформа VRP8, использующая распределенную отказоустойчивую систему (Resilient Distributed Framework, RDF) с раздельными модулями управления, обслуживания и данных, а также выделенным модулем мониторинга соединений и состояния сети.
- Разработанные компанией Huawei встроенные чипы NP предоставляют пользователям гибкую программируемую архитектуру, что позволяет разворачивать новые услуги без изменения аппаратной конфигурации и значительно ускоряет запуск новых сервисов.
- Решения поддерживает широкий диапазон коммуникационных интерфейсов, включая E1, CE1, POS, CPOS, GE, 10 GE и 40 GE. Высокая плотность и широкий модельный ряд поддерживаемых портов облегчает доступ и ускоряет агрегацию сервисов.
- Компактные размеры моделей экономят рабочее пространство, широкий диапазон рабочих температур окружающей среды снижает расходы на кондиционирование, а высокая энергоэффективность минимизирует эксплуатационные расходы.
Высокий уровень доступности
- Маршрутизаторы NetEngine20E-S полностью соответствуют отраслевым требованиям к отказоустойчивости коммуникационного оборудования, обеспечивая доступность на уровне 99,999%.
- На уровне оборудования надежность обеспечивается избыточным резервированием компонент, поддержкой технологии горячей замены комплектующих и горячим резервным копированием данных.
- Сетевая отказоустойчивость обеспечивается технологиями IP Fast Re-Route (FRR), Label Distribution Protocol (LDP) FRR, VPN FRR, TE FRR, горячим резервированием, Interior Gateway Protocols (IGP), BGP, многоадресной маршрутизацией, а также протоколом Virtual Router Redundancy Protocol (VRRP), балансировкой и резервированием магистральных каналов.
- На уровне услуг отказоустойчивость обеспечивается функциями L2VPN и L3VPN с VPN FRR, E-VRRP, VLL FRR, Ethernet OAM и резервированием PW. Эти технологии гарантируют стабильное и надежное функционирование системы.
Система управления маршрутизаторами
- Управляющая платформа маршрутизатора NetEngine20E-S поддерживает технологию OAM (Operations, administration and management), ускоряющую развертывание и упрощающей поддержку.
- Диагностические пакеты могут отправляться автоматически или вручную; технологии P2P Ethernet in the First Mile (EFM), E2E Connectivity Fault Management (CFM) и E2E Y.1731 позволяют в любой момент провести надежную диагностику сетевого подключения на наличие ошибок.
- RFC 2544-совместимый тест потока данных контролирует работу инфраструктуры в автономном режиме, информируя персонал и пользователей об ошибках соединения и проблемах с производительностью сети.
Описание конфигурации Huawei NE20E-S
Характеристика | NE20E-S2E | NE20E-S2F | NE20E-S4 | NE20E-S8 | NE20E-S16 | NE20E-S8A | NE20E-S16A |
Скорость передачи | 119 млн. пакетов/сек. | 163 млн. пакетов/сек. | 356 млн. пакетов/сек. | 356 млн. пакетов/сек. | 356 млн. пакетов/сек. | 452 млн. пакетов/сек. | 452 млн. пакетов/сек. |
Фиксированные порты | 2 порта 10 GE (SFP+) и 24 порта GE (SFP) | 4 порта 10 GE (SFP+) и 40 портов GE (SFP) | - | - | - | - | - |
Количество слотов | 2 слота PIC | 2 слота PIC |
2 слота MPU 1 слот VDSL 4 слота PIC |
2 слота MPU 2 слота NSP 8 слотов PIC |
2 слота MPU 2 слота NSP 16 слотов PIC |
2 слота MPU 2 слота NSP 8 слотов PIC |
2 слота MPU 2 слота NSP 16 слотов PIC |
Размеры (ВxШxГ) | 89 мм x 442 мм x 220 мм (2U) | 89 мм x 442 мм x 220 мм (2U) |
132 мм x 442 мм x 220 мм (пост. ток, 3U) 175 мм x 442 мм x 220 мм (перем. ток, 4U) |
222 мм x 442 мм x 220 мм (пост. ток, 5U) 264 мм x 442 мм x 220 мм (перем. ток, 6U) |
353 мм x 442 мм x 220 мм (8U) |
222 мм x 442 мм x 220 мм (пост. ток, 5U) 264 мм x 442 мм x 220 мм (перем. ток, 6U) |
353 мм x 442 мм x 220 мм (8U) |
Потребляемая мощность (полная конфигурация) |
195 Вт (пост. ток) 219 Вт (перем. ток) |
309 Вт (пост. ток) 335 Вт (перем. ток) |
398 Вт (пост. ток) 456 Вт (перем. ток) |
645 Вт (пост. ток) 703 Вт (перем. ток) |
696 Вт (пост. ток) 740 Вт (перем. ток) |
645 Вт (пост. ток) 703 Вт (перем. ток) |
708 Вт (пост. ток) 752 Вт (перем. ток) |
Вес (полная конфигурация) |
9.3 кг (пост. ток) 10,3 кг (перем. ток) |
9,4 кг (пост. ток) 10,4 кг (перем. ток) |
13,7 кг (пост. ток) 18,1 кг (перем. ток) |
22,3 кг (пост. ток) 27,0 кг (порем. ток) |
34,0 кг (пост. ток) 36,0 кг (перем. ток) |
22,3 кг (пост. ток) 27,0 кг (порем. ток) |
34,0 кг (пост. ток) 36,0 кг (перем. ток) |
Типы интерфейсов | 100G/40 GE, 10 GE, GE/FE, OC-3c/STM-1c POS, OC-12c/STM-4c POS, Channelized OC-3/STM-1 POS и E1/CE1 |
