Шкаф HPE Cray EX4000 является основой для развертывания суперкомпьютерных систем HPE Cray. Это герметичный блок, включающий в себя инновационную систему охлаждения с замкнутым контуром. Шкаф обеспечивает оптимальное размещение вычислительных и коммутационных элементов системы, а система прямого жидкостного охлаждения обеспечивает эффективную работу компонентов.

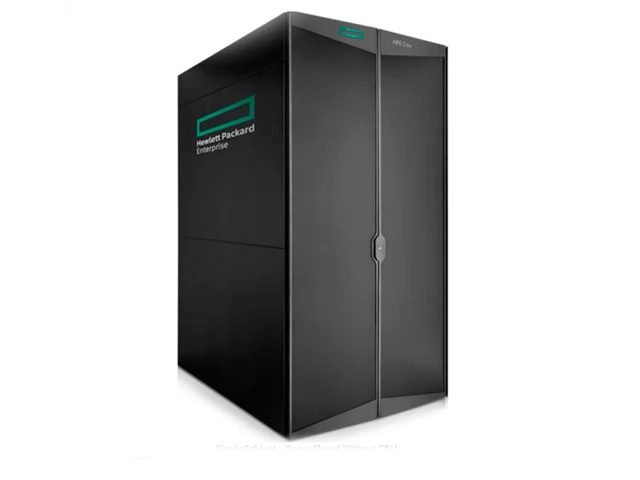

Шкаф HPE Cray EX4000 с уникальной системой жидкостного охлаждения
HPE Cray EX представляет собой кластерную вычислительную систему высокой плотности с жидкостным охлаждением. Решение было создано с нуля, чтобы обеспечить максимальную производительность, масштабируемость и плотность размещения компонентов. Основным строительным блоком суперкомпьютера HPE Cray EX является шкаф Cray EX4000 с жидкостным охлаждением. Он представляет собой герметичный блок, в котором собрана система охлаждения с замкнутым контуром. Таким образом, нагретый воздух не попадает в пространство центра обработки данных. Модули жидкостного охлаждения расположены непосредственно с вычислительными элементами и обеспечивают эффективный отвод тепла от мощных центральных и графических процессоров, а также от коммутаторов через вспомогательный распределительный блок охлаждения (CDU).
Основные характеристики решения HPE Cray EX4000
В одном шкафу можно разместить до 64 слотов для вычислительных модулей в 8 вычислительных шасси. Шкаф не имеет охлаждающих вентиляторов, все теплоотведение осуществляется через систему прямого жидкостного охлаждения и CDU. Такой подход к охлаждению обеспечивает большую эффективность охлаждения на уровне стойки, снижает затраты на электроэнергию, связанные с охлаждением (без вентиляторов), и позволяет использовать один источник воды на каждый шкаф CDU. Каждый шкаф поддерживает:
- 8 вычислительных шасси.
- 4 полки питания, максимум 8 выпрямителей на полку - всего 36 выпрямителей мощностью 15 кВт на шкаф.
- 4 блока PDU (по 1 на полку питания).
- 4 блока питания (3 фазы).
- Максимум 64 вычислительных лезвия.
- Максимум 64 блейд-коммутатора Slingshot.
Суперкомпьютеры HPE Cray EX начинают новую эру в истории мощных вычислительных систем и открывают широкий спектр возможностей для развития аналитики больших данных, систем машинного обучения и искусственного интеллекта.
