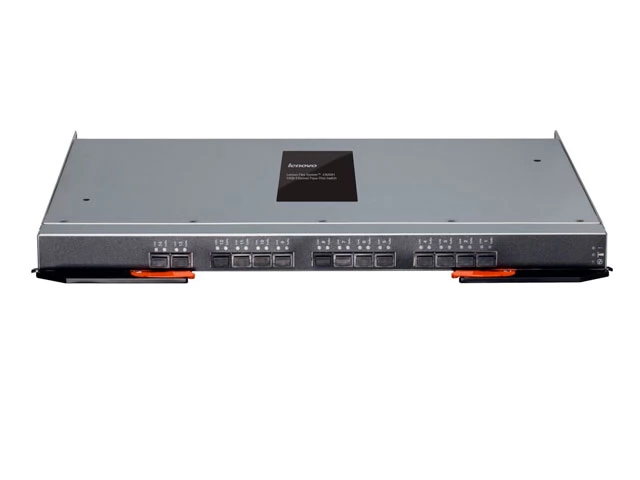

Модуль коммутации Lenovo Flex System EN4091 представляет собой неуправляемое устройство, которое обеспечивает прямое подключение вычислительного узла в шасси к внешнему коммутатору центра обработки данных в верхней части стойки. Представленный модуль может работать на скоростях Ethernet 1 Гб и 10 Гб и оснащен 14 внутренними и внешними восходящими каналами 10 Гб/с SFP +.
Модуль коммутации Lenovo Flex System EN4091: простое подключение Flex System к любой внешней инфраструктуре
Модуль коммутации Lenovo Flex System EN4091 обеспечивает 14 внутренних и 14 внешних 10 Gb Ethernet портов, а также поддерживает сигнализацию Ethernet 1 Гб/с и 10 Гб/с для Converged Enhanced Ethernet (CEE), Fibre Channel over Ethernet (FCoE) и других транспортных протоколов. Представленная модель оптимизирована для пользователей, внедряющих конвергентную среду и пользователей, которые хотят снизить общую стоимость владения (total cost of ownership, TCO) и повысить производительность, сохраняя при этом высокий уровень доступности и безопасности.
Особенности и преимущества решения
- Представленный модуль поддерживает четырнадцать внутренних полнодуплексных портов Ethernet, которые могут работать на скоростях 1 или 10 Гб/с , а также четырнадцать внешних портов для трансиверов Ethernet SFP+ 1 или 10 Гб/с (поддержка 1000BASE-SX, 1000BASE-LX, 1000BASE-T, 10GBASE-SR или 10GBASE-LR) или медных кабелей прямого подключения (DAC) SFP+.
- Благодаря представленному модулю, клиенты могут сэкономить до 69 процентов в кабельной разводке и снизить затраты на переключение в восходящем направлении, а также существенно уменьшить затраты на снижение мощности архитектуры, связанной с традиционными сквозными устройствами. Это увеличивает окупаемость инвестиций, снижает требования к квалификации обслуживающего персонала и увеличивает скорость развертывания.
- Модуль устанавливается в отсеки ввода/вывода в задней части шасси Flex System. При этом модули ввода/вывода обычно устанавливаются парами, поскольку порты на платах адаптеров ввода/вывода, установленных в вычислительных узлах, направляются к двум отсекам ввода/вывода для обеспечения избыточности и производительности.
- Решение обеспечивает прозрачный сетевой интерфейс подключения вышестоящей сетевой инфраструктуры к вычислительному шасси Flex System. Кроме этого, модель обеспечивает четкое разделение ролей и обязанности между сетевыми и системными администраторами.
- Модуль коммутации Lenovo Flex System EN4091 является неуправляемым устройством, не имеющим внутреннего порта управления Ethernet, но способного передавать свои жизненно важные данные о продукте (vital product data, VPD) в защищенную сеть управления в модуле управления шасси.
