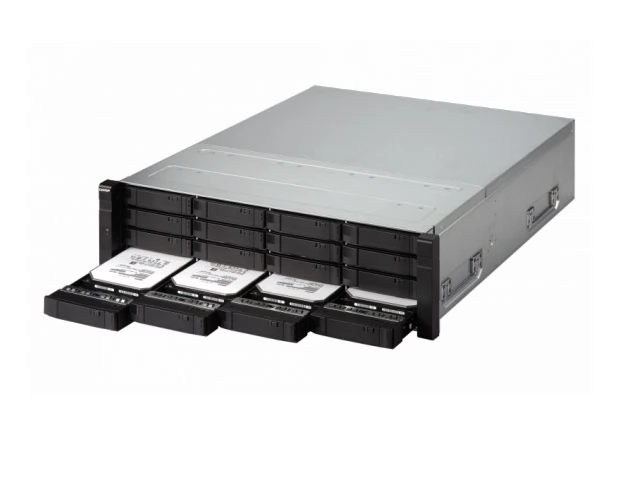

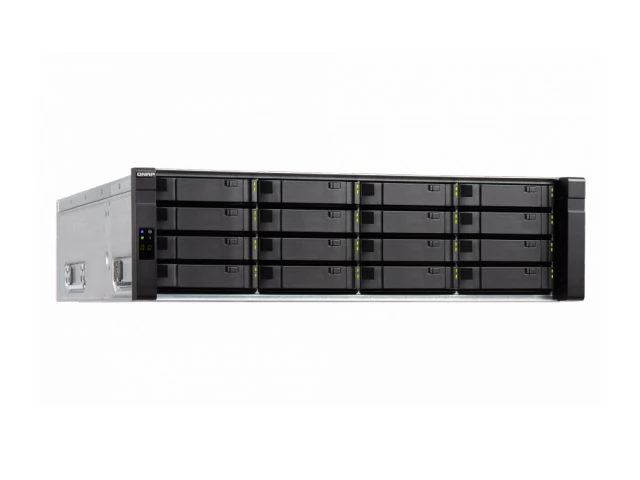

Сетевой накопитель QNAP ES1640dc v2, два контроллера, 16 отсеков 3,5 или 2,5 с интерфейсом SAS 12/6 Гбит/с под HDD или SSD, стоечное исполнение Rack 3U, 2 источника питания, 2 процессора Intel Xeon серии E5-2400, от 6 ядер, оперативная память DDR3 до 96 Гб (в зависимости конфигурации хранилища), ОС QES.
Обзор сетевого хранилища QNAP ES1640dc v2
Система хранения данных ES1640dc открывает линейку продукции QNAP, адаптированную для критически важных задач и виртуализации. Благодаря двум активным контроллерам c процессорами Intel Xeon E5-2400 v2, программному обеспечению с ZFS, полной поддержке популярных сред виртуализации и совместимости с платформой HPE Helion, 16-ти дисковый NAS сервер ES1640dc является готовым решением для хранения информации и облачных вычислений на корпоративном уровне. Принципиально новая операционная система QES предлагает практически безлимитное количество моментальных снимков, дедупликацию на уровне блоков, опции Thin Provisioning и высвобождения пространства, что востребовано предприятиями при развертывании экономичных VDI-платформ и размещении критически важных данных.
Ключевые характеристики QNAP ES1640dc v2
- Два активных контроллера, NVRAM-кэширование, готовность к 40 GbE
- Встроенная операционная система QES на базе FreeBSD и ZFS
- Дедупликация и сжатие данных для размещения более 200 виртуальных рабочих мест
- Практически безлимитное количество моментальных снимков и функция SnapSync для эффективного восстановления информации
- Решение NAS и iSCSI/IP-SAN, интегрированное с VMware, Microsoft Hyper-V, KVM и другими средами виртуализации
- Поддержка драйвера OpenStack iSCSI Cinder и совместимость с HPE Helion
- Гибкое масштабирование емкости свыше 1,5 Пбайт
Полная готовность с удвоенной надежностью
Надежность — первоочередное требование при хранении критичных для бизнеса данных. Сервер ES1640dc оснащен не только специализированным программным обеспечением, но и двумя равноценными системными платами, независимо работающими в режиме active/active для распределения нагрузки и бесперебойного доступа к информации.
NVRAM-кэширование
Для улучшения производительности и надежности кэширования в ES1640dc используются модули NVRAM и технология Copy-to-Flash. Данные кэша синхронно записываются в энергонезависимую память на каждом контроллере, а в аварийных ситуациях копируются на флэш-накопители, также получающие электропитание от съемного комплекта BBU. Такая схема обеспечивает не только повышенную производительность и защиту от сбоев, но также сокращает объем информации, поступающей в SSD-кэш. Для обеспечения работоспособности рекомендуется менять BBU раз в год.
Операционная система QES
На сервере ES1640dc v2 установлена фирменная ОС QES (QNAP Enterprise Storage), основанная на простом и эффективном ядре FreeBSD и файловой системе ZFS, которая оптимальна для применения в корпоративной среде. Благодаря QES поддерживаются двухконтроллерная активная архитектура и удаленное восстановление после аварий, непосредственная интеграция в облачные среды OpenStack и продвинутой виртуализации, а также развертывание и размещение VDI. Кроме того, интерфейс QES чрезвычайно прост в освоении и позволяет быстро подготовить устройство к работе.
ZFS — оптимальная файловая система
Применение ZFS наделяет ES1640dc такими востребованными в корпоративном сегменте функциями, как расширение дискового пространства, гибкие тома, дедупликация данных, высокопроизводительный SSD-кэш, практически неограниченные моментальные снимки, сжатие информации в режиме реального времени и динамическое выделение емкости с возвращением свободного пространства в общий пул для хранения виртуальных машин. С учетом расположения данных на дисках ZFS обеспечивает высокую скорость доступа, контроль целостности, а также сводит к минимуму вероятность разрушения информации.
Дедупликация и сжатие данных
Свыше 90% данных из образов операционных систем и приложений, рассредоточенных на виртуальных рабочих столах, могут повторяться. Поэтому сервер ES1640dc поддерживает блочную дедупликацию данных для оптимизации использования дисковой емкости. После этого такие дедуплицированные виртуальные рабочие столы легче кэшировать для повышения их производительности. Потоковое сжатие данных в реальном времени также высвобождает пространство системы, сокращая размер отдельных файлов.
Быстрое восстановление после аварий
СХД QNAP ES1640dc v2 обеспечивает выполнение до 65 535 моментальных снимков iSCSI LUN и общих папок. При удаленном резервном копировании этих снимков требуется передать только измененные данные, а дедупликация и сжатие значительно уменьшат размер отправляемой информации. К примеру, с помощью функции SnapSync устройство может выполнять резервирование снимков каждые пять минут. Кроме того, для полностью поддерживаемой технологии VMware vCenter Site Recovery (SRM) предоставляется Storage Replication Adapter (SRA)
Полный цикл резервирования
Простое в использовании программное обеспечение NetBak Replicator с поддержкой живой миграции на базе файлов (VSS-aware) позволит выполнять резервное копирование полного цикла в центрах обработки данных и виртуализированных инфраструктурах. Для построения операционной среды все элементы, в том числе VSS Service, Requestor, Provider и QNAP Snap Agent, могут быть развернуты с VSS-aware-приложениями на одном и том же сетевом хранилище-сервере NAS ES1640dc v2.
Хранилище для популярных платформ виртуализации
СХД ES1640dc сертифицирована для VMware vSphere 6.0, полностью совместима с Microsoft Hyper-V и KVM, что дает широкие возможности для развертывания и управления виртуализированными средами. В том числе поддерживаются технологии VMware VAAI и Microsoft ODX для повышения производительности за счет переноса доли нагрузки с сервера ESXi или Hyper-V соответственно, а также предусмотрен плагин QNAP vSphere Client и провайдер QNAP SMI-S для большей эффективности выполнения и управления виртуализацией приложений.
Совместимость с HPE Helion
Будучи первым «OpenStack Ready» продуктом от QNAP, сервер ES1640dc подходит не только для виртуализации приложений и рабочих столов, но и для облачных вычислений, поскольку QES поддерживает OpenStack Cinder- и iSCSI Cinder Node-драйверы для выделения дискового пространства на блочном уровне под виртуальные машины. Такой подход одновременно ускоряет разворачивание ВМ, повышает эффективность доступа к образам по iSCSI и простоту интеграции с коммерческими облачными платформами. Так, например, QES можно связать с HPE Helion для предоставления простого и защищенного корпоративного облака с высокой доступностью.
Плавное повышение емкости
Хранилище QNAP ES1640dc v2 поддерживает гибкое масштабирование емкости каскадным подключением до семи модулей расширения RAID, обеспечивая предприятию экономичное решение для архивирования увеличивающейся информации и виртуализации приложений. Модули, так же как и сервер, имеют шестнадцать дисковых отсеков и два активных контроллера, а благодаря двухканальному подключению по mini-SAS даже при отключении внешнего кабеля JBOD система продолжит работать в нормальном режиме, что очень важно для надежной защиты данных и масштабируемости.
Максимальная суммарная емкость запоминающего устройства достигает 1280 терабайт (до 128 в сервере + 7x128 из модулей), или 1 Пбайт.
Технические характеристики QNAP ES1640dc v2
| Процессор | 2 ЦП Intel Xeon серии E5-2400 от 6 ядер с частотой от 2,2 ГГц |
| Оперативная память |
до 96 Гбайт DDR3 * Всего слотов 6 шт. **Занято слотов 6 шт. |
| mSATA |
2 x mSATA 1 порт на каждом контроллере: mSATA SSD используется для кеша NVRAM |
| Дисковое пространство | 16 x 2,5" или 3,5" HDD/SSD с интерфейсом SAS-2, SAS-3 |
| Слоты для HDD | 16 слотов с возможностью горячей замены |
| Максимальная емкость хранилища | 224 ТБ |
| Максимальная емкость решения | 1792 ТБ с учетом модулей расширения |
| Сетевые интерфейсы |
8 x SFP+ Ethernet 10 Гбит/с 4 x RJ-45 Ethernet 10 Гбит/с |
| Интерфейс расширения | SAS (8644) |
| Индикаторы состояния | Статус, Питание, SAS, 16 x HDD |
| USB |
4 x USB 3.2 Gen 1 (Сзади) Два порта на каждом контроллере. |
| Слоты расширения | 4 x Два порта на каждом контроллере: PCIe Slot x8 (Gen3 x8) зарезервировано для сетевых карт 40GbE или 10GbE; PCIe Slot x4 (Gen2 x4): зарезервировано для карты расширения Mini-SAS |
| Кнопки | Питание, Сброс |
| Зуммер | Системные предупреждения |
| Съемный блок материнской платы | Да |
| Форм-фактор | Cтоечный (3U) |
| Габариты (Высота х Ширина х Глубина) | 618 x 446 x 132 мм |
| Масса |
Без жестких дисков: 26,8 кг В коробке: 36,94 кг |
| Энергопотребление |
В спящем режиме: 315 Вт В работе: 502 Вт |
| Условия эксплуатации |
Рабочий диапазон температур: 0 — 40 °C Относительная влажность: 5 — 95% |
| Электропитание |
Встроенный блок питания с резервированием, 770 Вт Входное напряжение: 100 — 240 В |
| Охлаждение | 3 х вентилятор (60 мм, 12 В) |
