Обзор сетевого хранилища QNAP ES1686dc

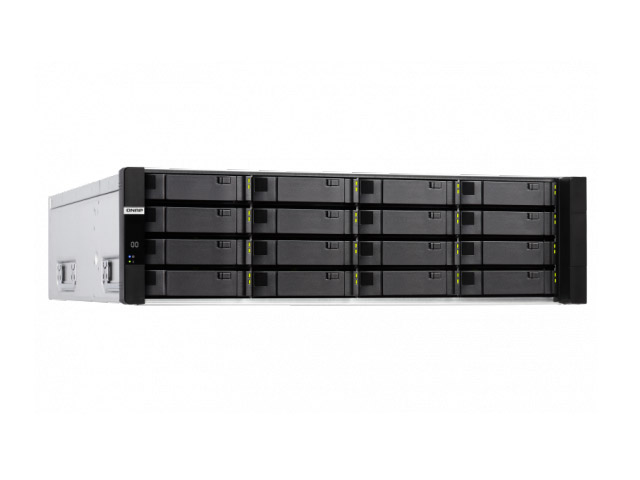

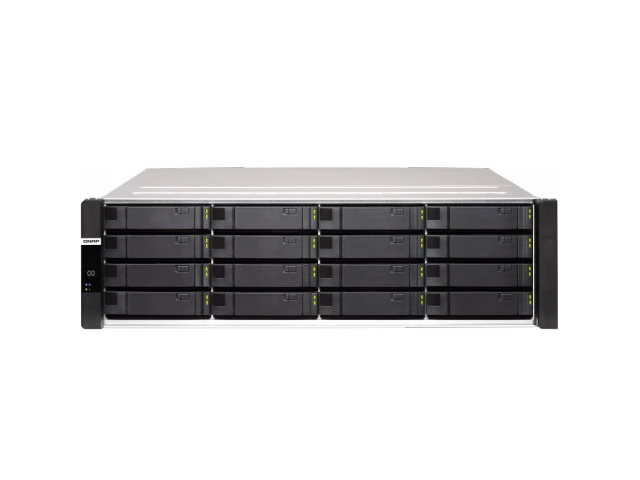

Система хранения данных QNAP ES1686dc продолжает линейку продукции QNAP, адаптированную для критически важны задач и виртуализации. Благодаря двум активным контроллерам c процессорами Intel Xeon D, расширяемой до 1 Тб оперативной памяти, программному обеспечению с ZFS, полной поддержке популярных сред виртуализации и обновленной операционной системе QES 2.1.0, 16-ти дисковый сервер NAS ES1686dc является готовым решением для хранения информации и облачных вычислений на корпоративном уровне.

Обновленная операционная система QES предлагает практически неограниченное количество моментальных снимков, дедупликацию на уровне блоков, уплотнение данных и фирменный алгоритм коалесценции, что позволяют не только эффективно использовать дисковое пространство SSD, но и существенно увеличивает срок жизни носителей информации за счет сокращения количества обращений на запись / чтение.

Ключевые характеристики ES1686dc

• Два активных контроллера, NVRAM-кэширование, готовность к 40 Гбит/с;
• До 7 устройств расширения и до 128 дисков в системе;
• Встроенная операционная система QES с полной поддержкой ZFS;
• Дедупликация, сжатие и уплотнение данных для размещения значительного количества образов VDI;
• Фирменный алгоритм коалесценции данных (Write Coalescing) для сокращения количества обращений к дисковой подсистеме;
• Практически безлимитное количество моментальных снимков и функция SnapSync для эффективного восстановления информации;
• Решение NAS и iSCSI/IP-SAN, интегрированное с VMware, Microsoft Hyper-V, KVM и другими средами виртуализации
• Простая интеграция с облачными средами OpenStack Cinder и Manila;
• Гибкое масштабирование емкости до 1,79 Пбайт

Преимущества СХД QNAP ES1686dc

• Два активных контроллера на базе Intel Xeon обеспечивают высокую отказоустойчивость и минимизируют время простоя.
• Все операции и данные транзакций записи/чтения будут сохранены в энергонезависимой памяти в случае отключения электричества.
• Производительности операций ввода/вывода существенно возрастет за счет кэширования потоков на быстрые M.2 NVMe SSD

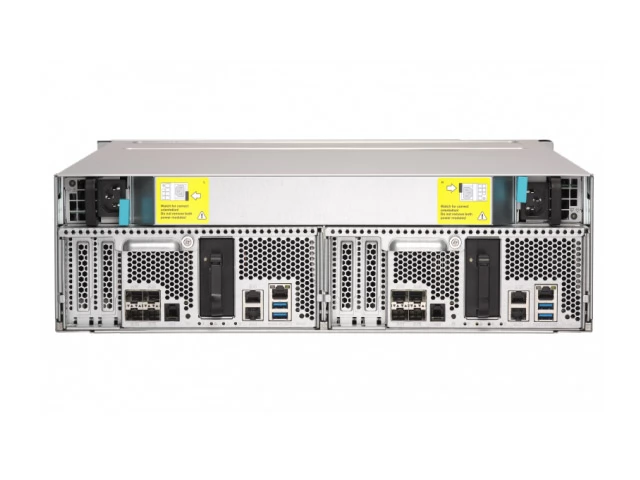

• По 4 порта 10 Гбит/с SFP+ на каждом контроллере обеспечат высокую скорость доступа к данным по сети и отказоустойчивость.
• Делайте мгновенные снимки данных практически без ограничения. В совокупности со SnapSync для удаленных резервных копий это позволит в кратчайшие сроки восстановить доступность сервисов и повысит актуальность данных в случае сбоев.
• Сетевое хранилище ES1686dc совместимо с традиционными системами виртуализации VMware vSphere 6.5, Windows Server 2016, Citrix XenServer 7.0, а так-же с облачными сервисами OpenStack.

Полная готовность с удвоенной надежностью

Надежность - первоочередное требование при хранении критичных для бизнеса данных. Сервер ES1686dc оснащен не только специализированным программным обеспечением, но и двумя равноценными системными платами, независимо работающими в режиме active/active для распределения нагрузки и бесперебойного доступа к информации.

Аппаратная реализация

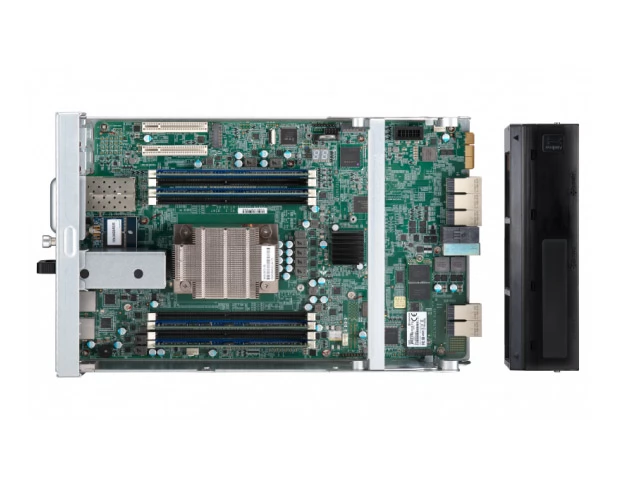

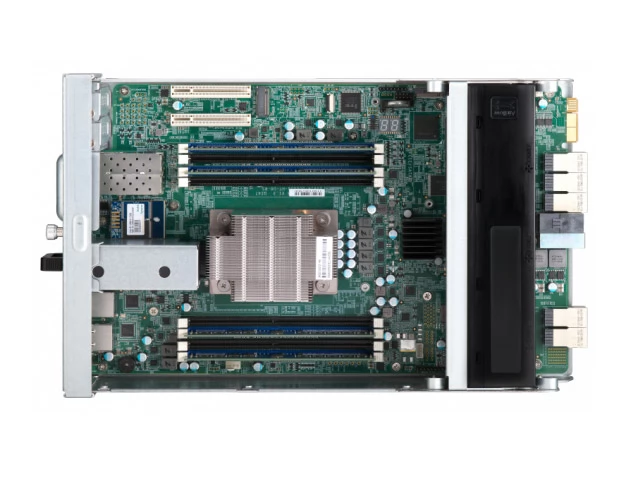

Отказоустойчивость системы хранения - приоритет для корпоративных клиентов. Именно поэтому ES1686dc оснащен двумя активными контроллерами с полным дублированием функционала при работе с дисковым массивом SAS. Такая реализация позволяет добится высокой отказоустойчивости для самых требовательных IT-систем.

Простота обслуживания и замены узлов

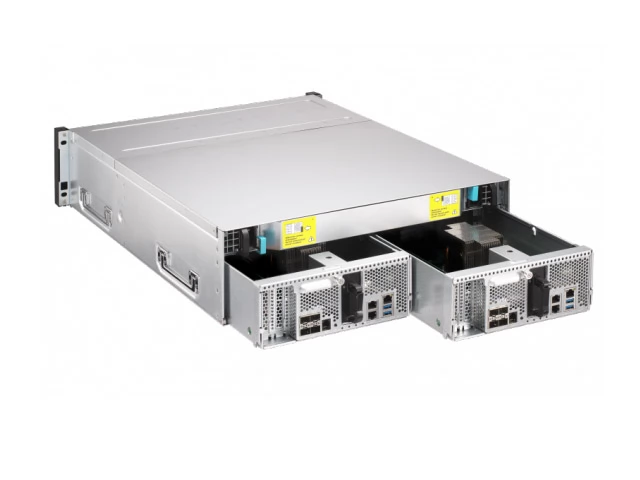

Два полностью идентичных контроллера ES1686dc и особенности конструкции корпуса позволяют выполнить горячую замену отдельных узлов: блока питания, батарейного модуля, блока вентиляторов или целого контроллера. При этом активный контроллер перехватит всю рабочую нагрузку, включая сетевые настройки портов обслуживаемого контроллера в считанные секунды. Новые алгоритмы, оптимизирующие и улучшающие рабочие показатели NAS внедряются в обновления прошивки. Приобретая устройство сегодня - вы можете быть уверены, что функционал системы хранения будет соответствовать вашим изменениям IT-инфраструктуры долгое время.

Многоуровневое кэширование

Для улучшения производительности и надежности кэширования в ES1686dc используются модули NVRAM и технология Copy-to-Flash. Данные кэша синхронно записываются в энергонезависимую память на каждом контроллере, а в аварийных ситуациях копируются на флэш-накопители, также получающие электропитание от съемного комплекта BBU. Такая схема обеспечивает не только повышенную производительность и защиту от сбоев, но также сокращает объем информации, поступающей в SSD-кэш.

Для обеспечения работоспособности рекомендуется менять батарейные модули BBU раз в год.

Расширение возможностей за счет карт расширения

Система хранения ES1686dc оснащена двумя слотами PCIe 3.0 x8 на каждом контроллере, что позволяет расширить функционал и емкость устройства. Расширение емкости достигается установкой контроллеров SAS-12G2E устройств расширения EJ1600v2. Для обеспечения отказоустойчивости - карты устанавливаются парами - по одной на каждый контроллер. Установка сетевых карт до 40 Гбит/с QSFP+ или 10 гигабитных карт с поддержкой iSER позволяет существенно повысить скорость взаимодействия между СХД и серверами-гипервизорами VMware и как следствие поднять общую производительность среды виртуализации на принципиально новый уровень.

Все возможности двухконтроллерного NAS хранилища теперь доступны для SATA HDD и SSD

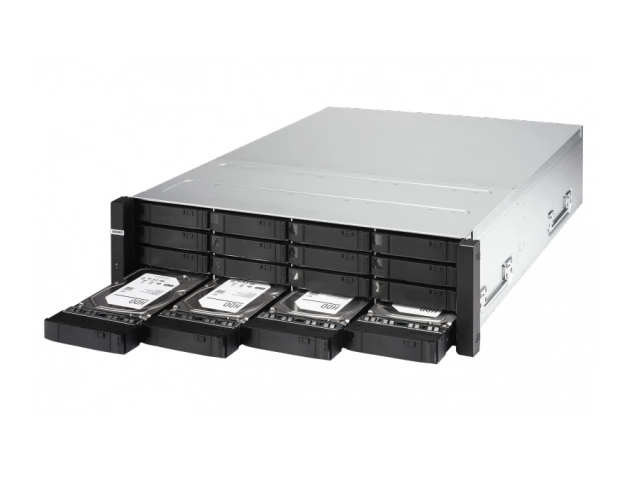

Использование твердотельных накопителей или 3,5" жестких дисков с интерфейсом SATA теперь возможно на двухконтроллерных NAS благодаря адаптеру QDA-SA. Адаптер позволяет обращаться к одному диску с 2 контроллеров создавая 2 независимых канала. Адаптеры приобретаются опционально комплектами по 4 штуки и позволяют оптимизировать затраты, подбирая баланс между SAS и SATA дисками большего объема. Модели поддерживаемых адаптером QDA-SA дисков опубликованы в списке совместимости.

Операционная система QES

На системе хранения данных ES1686dc установлена фирменная ОС QES (QNAP Enterprise Storage), основанная на простом и эффективном ядре FreeBSD и файловой системе ZFS, которая оптимальна для применения в корпоративной среде. Благодаря QES поддерживаются двухконтроллерная активная архитектура и удаленное восстановление после аварий, обеспечивается непосредственная интеграция в облачные среды OpenStack и среды виртуализации, а также развертывание и размещение VDI. Кроме того, интерфейс QES чрезвычайно прост в освоении и позволяет быстро подготовить устройство к работе.

ZFS — оптимальная файловая система

Применение ZFS наделяет ES1686dc такими востребованными в корпоративном сегменте функциями, как расширение дискового пространства, гибкие тома, дедупликация и уплотнение данных, высокопроизводительный SSD-кэш, практически неограниченные моментальные снимки, сжатие информации в режиме реального времени и динамическое выделение емкости с возвращением свободного пространства в общий пул для хранения виртуальных машин. С учетом расположения данных на дисках ZFS обеспечивает высокую скорость доступа, контроль целостности, а также сводит к минимуму вероятность разрушения информации.

Дедупликация, сжатие и коалесценция данных

Свыше 90% данных из образов операционных систем и приложений, рассредоточенных на виртуальных рабочих столах, могут повторяться. Поэтому сервер ES1686dc поддерживает блочную дедупликацию данных для оптимизации использования дисковой емкости. После этого такие дедуплицированные виртуальные рабочие столы легче кэшировать для повышения их производительности.

Потоковое сжатие данных в реальном времени также высвобождает пространство системы, сокращая размер отдельных файлов. А фирменный алгоритм коалесценции позволяет собирать разрозненные блоки данных разного размера в оперативной памяти в блоки фиксированного размера и единовременно производить запись/чтение. Это позволяет в 4 раза увеличить скорость операций ввода/вывода и повысить срок жизни SSD носителей за счет сокращения числа обращения к ним.

Быстрое восстановление после аварий

СХД ES1686dc обеспечивает выполнение до 65 535 моментальных снимков iSCSI LUN и общих папок. Благодаря поддержке большого количества мгновенных снимков - вы можете обеспечить минимальное допустимое значение RPO (объективная точка восстановления). При удаленном резервном копировании этих снимков требуется передать только измененные данные, а дедупликация и сжатие значительно уменьшат размер отправляемой информации, что также позволяет сократить RTO (допустимое время восстановления). К примеру, с помощью функции SnapSync устройство может выполнять резервирование снимков каждые пять минут. Кроме того, для полностью поддерживаемой технологии VMware vCenter Site Recovery (SRM) предоставляется Storage Replication Adapter (SRA).

Полный цикл резервирования

Простое в использовании программное обеспечение NetBak Replicator с поддержкой живой миграции на базе файлов (VSS-aware) позволит выполнять резервное копирование полного цикла в центрах обработки данных и виртуализированных инфраструктурах. Для построения операционной среды все элементы, в том числе VSS Service, Requestor, Provider и QNAP Snap Agent, могут быть развернуты с VSS-aware-приложениями на одном и том же NAS-сервере QNAP ES1686dc.

Хранилище для популярных платформ виртуализации

Сетевая система хранения QNAP ES1686dc сертифицирована для VMware vSphere 6.0, полностью совместима с Microsoft Hyper-V и KVM, что дает широкие возможности для развертывания и управления виртуализированными средами. В том числе поддерживаются технологии VMware VAAI и Microsoft ODX для повышения производительности за счет переноса доли нагрузки с сервера ESXi или Hyper-V соответственно, а также предусмотрен плагин QNAP vSphere Client и провайдер QNAP SMI-S для большей эффективности выполнения и управления виртуализацией приложений.

Совместимость с облачными средами OpenStack

Будучи первым «OpenStack Ready» продуктом от QNAP, сервер ES1686dc подходит не только для виртуализации приложений и рабочих столов, но и для облачных вычислений, поскольку QES поддерживает OpenStack Cinder- и iSCSI Cinder Node-драйверы для выделения дискового пространства на блочном уровне под виртуальные машины. Такой подход одновременно ускоряет разворачивание ВМ, повышает эффективность доступа к образам по iSCSI и простоту интеграции с коммерческими облачными платформами.

Наращивание емкости под растущие потребности

СХД ES1686dc поддерживает гибкое масштабирование емкости каскадным подключением до семи модулей расширения RAID, обеспечивая предприятию экономичное решение для хранения растущих объемов данных, образов VDI или точек актуальности архивов в схемах резервного копирования. Модули, так же как и сервер, имеют шестнадцать дисковых отсеков и два активных контроллера, а благодаря двухканальному подключению по mini-SAS даже при отключении внешнего кабеля JBOD система продолжит работать в нормальном режиме, что очень важно для надежной защиты данных и масштабируемости.

Максимальная суммарная емкость запоминающего устройства достигает 1792 терабайт (до 224 Тб в головном устройстве NAS + 7 х 224 Тб в модулях расширения), или до 1,79 Пбайт.
