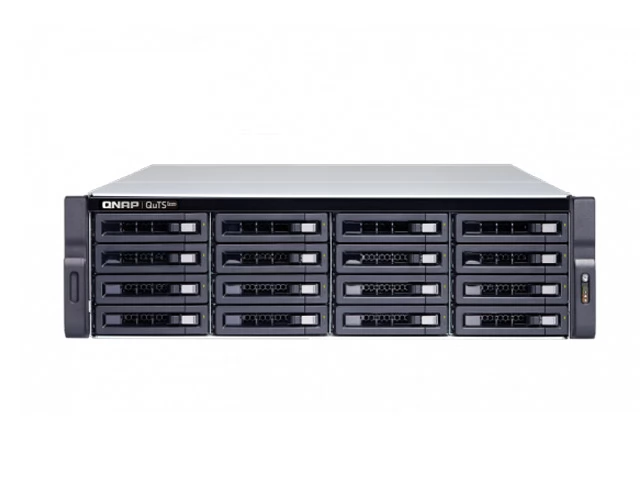

Сетевое хранилище QNAP TS-h1683XU-RP имеет 16 слотов для HDD или SSD типоразмером 2,5 / 3,5 дюйма с интерфейсом SATA, 2 порта 10 GbE SFP+, 2 порта 10 GbE RJ-45, форм-фактор Rack 3U, 2 блока питания, процессор Intel Xeon E-2200 от 6 ядер, память ECC DDR4 до 128 Гб, ОС QTS hero.
Обзор сетевого хранилища QNAP TS-h1683XU-RP
Высокопроизводительный сетевой накопитель QNAP TS-h1683XU-RP оснащен процессором Intel Xeon серии E-2200 с 6 ядрами / 12 потоками тактовой частотой 3,4 ГГц. Новая операционная система QuTS hero на базе ZFS поддерживает практически неограниченное число мгновенных снимков, утилиту репликации SnapSync, а также дедупликацию на уровне блоков и сжатие данных. TS-h1683XU-RP включает настройки качества обслуживания (QoS) для разнообразных приложений и задач, будь то критически важный файловый сервер, сервер виртуализации, VDI, совместное редактирование видео или резервное копирование и восстановление данных.
Преимущества СХД QNAP TS-h1683XU-RP
- Два встроенных порта 10 Гбит/c SFP+ и предустановленный двухпортовый сетевой адаптер 10 Гбит/с RJ45.
- Три свободных слота PCIe для установки адаптеров 10, 25 и 40 Гбит/c, модулей расширения QM2 или карт с интерфейсом Fibre Channel.
- SSD-кэш для повышения производительности произвольного чтения и записи.
- Поддержка виртуальных сред VMware, Citrix, Microsoft Hyper-V и Windows Server 2019, а также возможность запуска виртуальных машин и контейнеров непосредственно на NAS.
- Память с автоматической коррекцией ошибок обеспечивает высокую надежность работы приложений.
- App Center с множеством готовых приложений для расширения функциональности.
Высокая производительность с процессором Intel Xeon E-серии
Шестиядерный процессор Intel Xeon серии E-2200 с двенадцатью потоками и тактовой частотой от 3,4 ГГц, а также оперативная память ECC DDR4 объемом до 128 ГБ предлагают высокую производительность и гибкость для сложных сценариев применения, когда одновременно на NAS интенсивно работают несколько ресурсоемких приложений и виртуальных машин.
СХД TS-h1683XU-RP отличается превосходным оснащением и расширяемой архитектурой, чтобы получить оптимальную производительность и гибкость для удовлетворения требований предприятия и критически важных приложений.
Возможности для уменьшения объема данных
Встроенная дедупликация и сжатие сокращают размер данных, которые размещены на сетевом накопителе.
Ключевая задача — целостность данных
Функции самовосстановления QuTS hero гарантируют целостность данных. Также поддерживаются однократная запись (Write Once) и многократное чтение (WORM).
Дисковые массивы RAID Z
Возможность организации дискового пространства с несколькими группами RAID, в том числе типов RAID Triple Parity и Triple Mirror для обеспечения более высокого уровня защиты данных.
Технология многоуровневого кэширования чтения и записи
Основной кэш на чтение из оперативной памяти (L1 ARC), кэш на чтение второго уровня с использованием SSD (L2 ARC) и ZFS Intent Log (ZIL) для синхронных транзакций работают одновременно, чтобы значительно повысить производительность.
Мгновенные снимки
Почти неограниченное число мгновенных снимков томов и LUN, а также виртуальных машин для создания множества точек восстановления отдельных файлов и папок. Функция Snapshot Replica упрощает защиту данных на нескольких NAS, а утилита репликации SnapSync выполняет аварийное восстановление корпоративного класса.
App Center (Центр приложений)
Содержит приложения для резервного копирования и синхронизации, управления контентом и других прикладных задач.
Многоуровневая конфигурация хранения
Следующие шаги позволят добиться оптимальной производительности и эффективности хранения данных.
Шаг 1: Системные диски
Первый созданный пул хранения будет использоваться в том числе и как системный. Рекомендуется создать отказоустойчивый RAID-массив как минимум из двух SSD, чтобы повысить производительность при соответствующем уровне надежности.
Шаг:2 Кэш на чтение и ZIL
Используйте как можно больше накопителей SSD под кэш на чтение и ZIL. Если дисковых слотов недостаточно, то установите модуль расширения QM2 с двумя слотами под SSD M.2.
Шаг 3: Хранение данных
Выделите HDD или SSD для создания RAID-массива, где будут храниться файлы и данные приложений. При необходимости используйте конфигурацию all-flash для максимальной производительности.
Поддержка интерфейсов 10GbE
QNAP TS-h1683XU-RP готов к подключению в высокоскоростные сетевые среды 10 Gigabit Ethernet и имеет встроенный двухпортовый 10-гигабитный SFP+ PCI-адаптер, эффективно работающий как с медными, так и с оптическими трансиверами. Сочетание высокой пропускной способности и большой емкости делает этот NAS идеальным решением для центров обработки данных и сетей, где необходимо обрабатывать большие объемы данных и предоставлять к ним общий доступ “на лету”, решать задачи виртуализации, а также резервного копирования и восстановления.
SSD-кэш для повышения производительности IOPS
Добавление SSD-кэша в TS-h1683XU-RP повышает производительность операций ввода-вывода и сокращает задержку, что идеально подходит для приложений с высокими требованиями к IOPS, таким как базы данных и виртуализация, а также помогает обычному рабочему процессу. Запускайте, останавливайте или меняйте настройки в любой момент, не выключая систему.
Блочный iSCSI LUN: идеальный выбор для хранения данных виртуализации
Поддерживаются блочные iSCSI LUN для организации высокопроизводительного и надежного хранилища для сред виртуализации VMware, Citrix, Microsoft Hyper-V и Windows Server 2019.
Сервер «всё в одном» для гостевых виртуальных машин и контейнеров
Virtualization Station и Container Station совместно реализуют комплексное построение сервера виртуализации, а приложение Network & Virtual Switch регулирует взаимодействие между виртуальными машинами, контейнерами, NAS и другими устройствами, чтобы распределить физические и виртуальные сетевые ресурсы для упрощения развертывания и оптимальной работы сети.
Virtualization Station запустит несколько виртуальных машин Windows, Linux, UNIX, Android и даже виртуальные QTS непосредственно на одном NAS, доступ к которым осуществляется через браузер или Virtual Network Computing (VNC).
Container Station объединит технологии LXC и Docker для легкой виртуализации с возможностью загрузки приложений из встроенного репозитория Docker Hub, чтобы легко импортировать или экспортировать контейнеры для создания множества микросервисов.
Доступная среда Fibre Channel SAN
Установите карту Marvell, ATTO или QNAP c интерфейсом Fibre Channel в сетевой накопитель TS-h1683XU-RP, чтобы напрямую подключить его в среду SAN (Storage Area Networks) с помощью приложения iSCSI & Fibre Channel. Функции LUN Masking и Port Binding добавят дополнительный уровень безопасности данных.
Технические характеристики QNAP TS-h1683XU-RP
| Процессор | Intel Xeon серии E-2200 от 6 ядер с частотой от 3,4 ГГц (в зависимости от конфигурации) |
| Оперативная память |
до 128 Гбайт DDR4 (в зависимости от конфигурации) * Всего слотов 4 шт. **Занято слотов 4 шт. |
| Flash-память | 5 Гбайт |
| Дисковое пространство | 16 x 2,5" или 3,5" HDD/SSD с интерфейсом SATA II или SATA III |
| Слоты для HDD | 16 слотов с возможностью горячей замены |
| Максимальная емкость хранилища | 256 ТБ |
| Максимальная емкость решения | 2304 ТБ с учетом модулей расширения |
| Сетевые интерфейсы |
4 x RJ-45 Гигабитный Ethernet 2 x SFP+ Ethernet 10 Гбит/с 2 x RJ-45 Ethernet 10 Гбит/с |
| Интерфейс расширения | SAS (опционально) |
| Индикаторы состояния | Статус, Питание, 16 x HDD |
| USB | 6 x USB 3.2 Gen 2 (Сзади) |
| Слоты расширения | 5 x Слот 1: PCIe Gen2 x4; Слот 2: PCIe Gen3 x8; Слот 3: PCIe Gen3 x4; Слот 4: PCIe Gen3 x4 |
| Кнопки | Питание, Сброс |
| Зуммер | Системные предупреждения |
| Форм-фактор | Cтоечный (3U) |
| Габариты (Высота х Ширина х Глубина) | 130 x 481 x 573,5 мм |
| Масса |
Без жестких дисков: 13,8 кг В коробке: 21,79 кг |
| Условия эксплуатации |
Рабочий диапазон температур: 0 — 40˚C Относительная влажность: 5 — 95% при 27˚C |
| Электропитание |
Встроенный блок питания с резервированием, 500 Вт Входное напряжение: 100 — 240 В |
| Охлаждение | 4 х вентилятор (92 мм, 12 В) |
