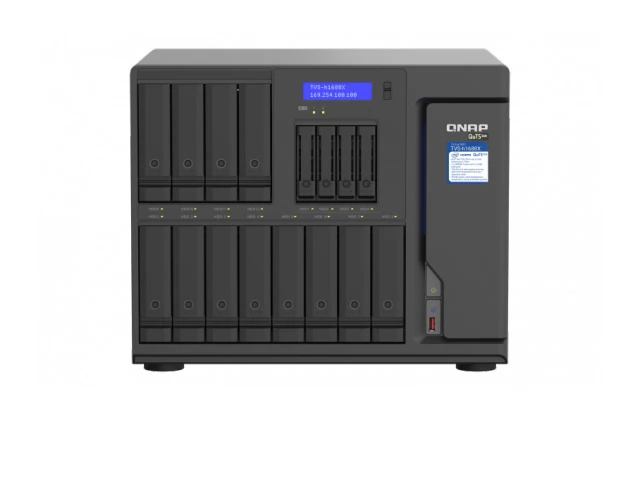

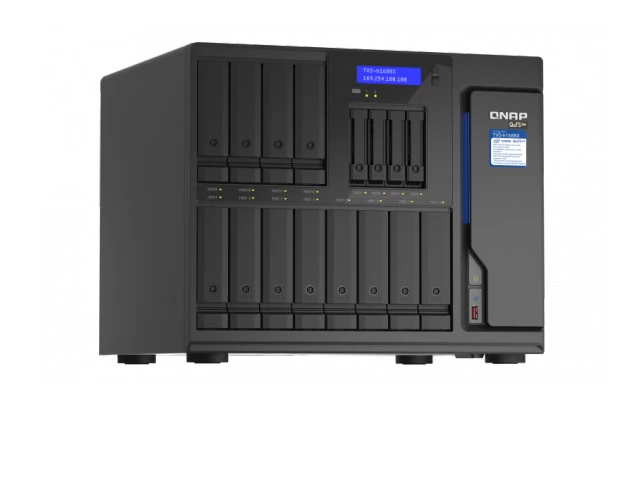

Сетевой RAID-накопитель QNAP TVS-h1688X, 12 отсеков 3,5 /2,5 дюйма, 4 отсека 2,5 дюйма (суммарно 16 слотов), 2 слота M.2 NVMe, 4 порта 2,5 GbE BASE-T, 2 порта 10 GbE BASE-T, HDMI-порт. Процессор Intel Xeon серии W-1200 от 6 ядер, память DDR4 ECC от 32Гб с возможностью расширения до 128 Гб. QTS hero.


Цена от: 247 000 руб.

Указанная цена является ориентировочной и минимальной для данной модели.

Вы можете заказать это оборудование в лизинг Подробнее

Обзор сетевого хранилища QNAP TVS-h1688X

Высокоемкий сетевой накопитель QNAP TVS-h1688X оснащен мощным процессором Intel Xeon серии W и поддерживает установку двух PCIe-карт расширения QXP-T32P (продаются отдельно), чтобы получить четыре порта Thunderbolt 3 для высокоскоростной совместной работы с файлами пользователей Mac и Windows.

Встроенные сетевые интерфейсы 10 и 2,5 Гбит/с поддерживают группирование портов и аварийное переключение.

Предустановленная операционная система QuTS hero на основе ZFS включает встроенную дедупликацию и сжатие данных на уровне блоков, практически неограниченное количество снимков, репликацию SnapSync в реальном времени и технологии кэширования чтения/записи.

Благодаря всему этому СХД TVS-h1688X обеспечивает высокую производительность в различных сценариях: от совместного редактирования мультимедиа и файлового сервера до сервера виртуализации и применения приложений для резервного копирования и восстановления файлов.

Преимущества массива QNAP TVS-h1688X

  • Возможность установки двухпортовой карты расширения Thunderbolt 3.
  • Два сетевых порта 10 Гбит/c и четыре порта 2,5 Гбит/c.
  • Слоты PCIe для установки адаптеров 10, 25 и 40 Гбит/c, модулей расширения QM2 или карт с интерфейсом Fibre Channel.
  • Воспроизведение и транскодирование мультимедиа 4K. Возможность воспроизведения видео через HDMI (до 4K при 30 Гц).
  • Поддержка виртуальных сред VMware, Citrix, Microsoft Hyper-V и Windows Server 2019, а также возможность запуска виртуальных машин и контейнеров непосредственно на NAS.
  • Централизованный облачный шлюз, когда дисковое пространство NAS используется как кэш при работе с облачными хранилищами данных.

Редактирование и просмотр 4К-видео через Thunderbolt 3

Установите карты расширения QXP-T32P (продаются отдельно) в слоты PCIe Gen 3 x4, чтобы подключить до четырех рабочих станций через интерфейс Thunderbolt 3 и повысить эффективность совместной с файлами, например для задач редактирования и просмотра 4K-видео.

Thunderbolt 3 + 10GbE: идеальное сочетание для творческих студий. Одновременно подключайтесь к хранилищу TVS-h1688X через разъемы Thunderbolt 3 и сетевые порты Ethernet на скорости 10 Гбит/c для независимой работы и распределения нагрузки.

Совместная работа Adobe Premiere Pro и Final Cut Pro

Пользователи рабочих станций с приложениями Final Cut Pro и Adobe Premiere Pro могут централизованно хранить и совместно использовать медиафайлы на TVS-h1688X по протоколу SMB.

Быстрый доступ с Qfinder Pro

Qfinder Pro выполняет поиск и подключение к сетевым хранилищам QNAP, а также настраивает прямой доступ к общим папкам.

Возможность организовать высокоскоростное подключение

Линейка оборудования QNAP включает все необходимые компоненты для организации высокоскоростной сетевой инфраструктуры: карты с интерфейсами 2,5/5/10 Гбит/c, внешние адаптеры 5 Гбит/с, коммутаторы с портами 2,5 и 10 Гбит/c.

Два порта 10GbE с поддержкой RDMA/RoCE

СХД QNAP TVS-h1688X поставляется с предустановленной двухпортовой сетевой картой 10GBASE-T (10GbE/1GbE), поддерживающей аварийное переключение и пропускную способность до 20 Гбит/с при объединении портов. 10GbE SmartNIC построен на сетевом контроллере Broadcom NetXtreme E-Series BCM57416, который поддерживает удаленный прямой доступ к памяти (RDMA) через конвергентный Ethernet (RoCE и RoCEv2), что позволяет данным обходить общие сетевые драйверы, уровень сокетов и напрямую поступать на сервер ESXi и в буфер памяти хранилища. Технология RoCE повышает производительность NAS, потому что снижает нагрузку на ЦП приложений, которые используют сетевые интерфейсы, что идеально подходит для передачи больших объемов данных с малой задержкой и высокой скоростью.

Прямой вывод 4К-видео через HDMI

Сетевой накопитель TVS-h1688X оснащен встроенным графическим адаптером Intel UHD Graphics P630 с поддержкой аппаратного декодирования в реальном времени. Выход HDMI поддерживает разрешение до 4K (4096 x 2160p) при 30 Гц. Прямой вывод видео может использоваться в приложениях, которые связаны с производством и редактированием видео, промышленным дизайном и профессиональной обработкой фотографий. Также можно просто воспроизводить хранящийся на NAS мультимедийный контент.

Кэш на M.2 NVMe SSD для задач с высокими требованиями к IOPs

Дисковый массив QNAP TVS-h1688X имеет четыре 2,5-дюймовых отсека для твердотельных накопителей SATA 6 Гбит/c и два слота для твердотельных накопителей M.2 NVMe Gen 3 x4. Такая архитектура помогает гибко настроить кэширование или создать скоростной массив для приложений, требовательных к производительности операций ввода-вывода. В сочетании с высокоскоростными сетевыми интерфейсами, это дает отличные результаты при работе с базами данных и приложениями виртуализации. Благодаря выделенным отсекам и слотам для твердотельных накопителей, все 3,5-дюймовые отсеки при необходимости остаются для жестких дисков большой емкости, что обеспечивает как максимальную емкость, так и высокую производительность решения на базе NAS-сервера TVS-h1688X.

Аппаратная архитектура

QNAP TVS-h1688X отличается превосходным оснащением и расширяемой архитектурой, чтобы получить оптимальную производительность и гибкость для удовлетворения требований предприятия и критически важных приложений.

Новая операционная система QuTS Hero на основе ZFS

Операционная система QuTS Hero сочетает возможности QTS по управлению NAS и установке дополнительных приложений с надежностью и функциями файловой системы ZFS. Это помогает реализовать гибкое управление сетевым хранилищем, комплексную защиту данных и оптимизировать производительность для решения сложных бизнес-задач.

Возможности для уменьшения объема данных

Встроенная дедупликация и сжатие сокращают размер данных, которые размещены на сетевом накопителе.

Ключевая задача — целостность данных

Функции самовосстановления QuTS hero гарантируют целостность данных. Также поддерживаются однократная запись (Write Once) и многократное чтение (WORM).

Дисковые массивы RAID Z

Возможность организации дискового пространства с несколькими группами RAID, в том числе типов RAID Triple Parity и Triple Mirror для обеспечения более высокого уровня защиты данных.

Технология многоуровневого кэширования чтения и записи

Основной кэш на чтение из оперативной памяти (L1 ARC), кэш на чтение второго уровня с использованием SSD (L2 ARC) и ZFS Intent Log (ZIL) для синхронных транзакций работают одновременно, чтобы значительно повысить производительность.

Мгновенные снимки

Почти неограниченное число мгновенных снимков томов и LUN, а также виртуальных машин для создания множества точек восстановления отдельных файлов и папок. Функция Snapshot Replica упрощает защиту данных на нескольких NAS, а утилита репликации SnapSync выполняет аварийное восстановление корпоративного класса.
Примечание: SnapSync будет поддерживаться в третьем квартале 2020 года.

App Center (Центр приложений)

Содержит приложения для резервного копирования и синхронизации, управления контентом и других прикладных задач.

Многоуровневая конфигурация хранения

Следующие шаги позволят добиться оптимальной производительности и эффективности хранения данных.

Шаг 1: Системные диски
Первый созданный пул хранения будет использоваться в том числе и как системный. Рекомендуется создать отказоустойчивый RAID-массив как минимум из двух SSD, чтобы повысить производительность при соответствующем уровне надежности.

Шаг:2 Кэш на чтение и ZIL
Используйте как можно больше накопителей SSD под кэш на чтение и ZIL. Если дисковых слотов недостаточно, то установите модуль расширения QM2 с двумя слотами под SSD M.2.

Шаг 3: Хранение данных
Выделите HDD или SSD для создания RAID-массива, где будут храниться файлы и данные приложений. При необходимости используйте конфигурацию all-flash для максимальной производительности.

Блочный iSCSI LUN: идеальный выбор для хранения данных виртуализации

Поддерживаются блочные iSCSI LUN для организации высокопроизводительного и надежного хранилища для сред виртуализации VMware, Citrix, Microsoft Hyper-V и Windows Server 2019.

Сервер «всё в одном» для гостевых виртуальных машин и контейнеров

Virtualization Station и Container Station совместно реализуют комплексное построение сервера виртуализации, а приложение Network & Virtual Switch регулирует взаимодействие между виртуальными машинами, контейнерами, NAS и другими устройствами, чтобы распределить физические и виртуальные сетевые ресурсы для упрощения развертывания и оптимальной работы сети.

Доступная среда Fibre Channel SAN

Установите карту Marvell, ATTO или QNAP c интерфейсом Fibre Channel в сетевой накопитель TVS-h1688X, чтобы напрямую подключить его в среду SAN (Storage Area Networks) с помощью приложения iSCSI & Fibre Channel. Функции LUN Masking и Port Binding добавят дополнительный уровень безопасности данных.

Технические характеристики QNAP TVS-h1688X


Процессор Intel Xeon серии W-1200 с частотой от 3,3 ГГц
Оперативная память от 32 Гбайт ECC DDR4 (в зависимости от конфигурации).
* Может быть расширена до 128 Гбайт.
** Всего слотов 4 шт.
*** Занято слотов 2 шт.
Flash-память 5 Гбайт
Дисковое пространство 12 x 2,5" или 3,5" HDD/SSD с интерфейсом SATA II или SATA III
4 x 2,5" HDD/SSD с интерфейсом SATA II или SATA III
Слоты для HDD 16 запираемых слотов с возможностью горячей замены
Слоты M.2 2 (M.2 22110/2280 PCIe (Gen3 x4) NVMe)
Максимальная емкость хранилища 208 ТБ
Сетевые интерфейсы 4 x RJ-45 Ethernet 2,5 Гбит/с
RJ-45 Ethernet 5 Гбит/с - Опционально
SFP+ 10 Гбит/с - Опционально
2 x RJ-45 Ethernet 10 Гбит/с
Индикаторы состояния Статус, Питание, LAN, USB, 12 x HDD
USB 5 x USB 3.2 Gen 2 (Спереди: 1; Сзади: 4)
Слоты расширения 3 x Слот 1: PCIe Gen3 x8; Слот 2: PCIe Gen3 x4; Слот 3: PCIe Gen3 x4
HDMI 1 x HDMI (1.4b 4096 x 2160 @ 30 гц)
Кнопки Питание, Резервное копирование, Сброс
Зуммер Системные предупреждения
Форм-фактор Настольный
Габариты (Высота х Ширина х Глубина) 304 x 369,9 x 319,8 мм
Масса Без жестких дисков: 13,4 кг
В коробке: 16,3 кг
Энергопотребление В работе: 109 Вт
Условия эксплуатации Рабочий диапазон температур: 0 — 40˚C
Относительная влажность: 5 — 95% при 27˚C
Электропитание Встроенный блок питания с резервированием, 550 Вт
Входное напряжение: 100 — 240 В
Охлаждение Система: 3 х вентилятор (97 мм, 12 В)
Процессор: 2 х вентилятор (90 мм, 12 В)
Сетевая СХД QNAP TVS-h1688X-W1250-32G имеет 12 слотов 3,5 или 2,5 дюйма, 4 слотов 2,5 дюйма (суммарно 16 слотов), 2 слота M.2 NVMe, 4 порта 2,5 GbE BASE-T, 2 порта 10 GbE BASE-T, HDMI-порт. Процессор Intel Xeon W-1250 6 ядер с частотой 3,3 ГГц, оперативная память DDR4 ECC 32Гб с возможностью расширения до 128 Гб. ОС QTS hero.
