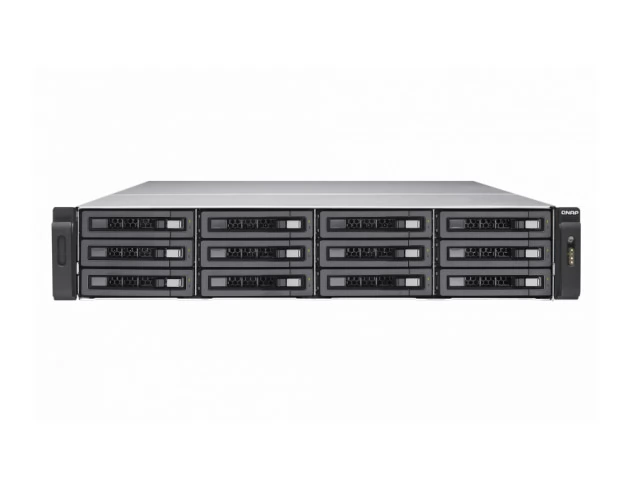

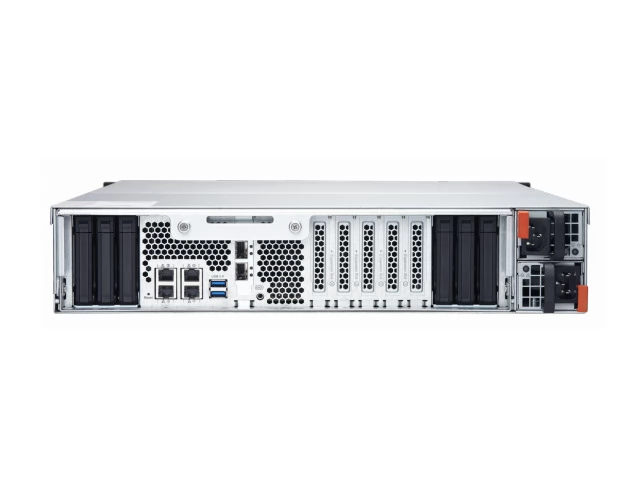

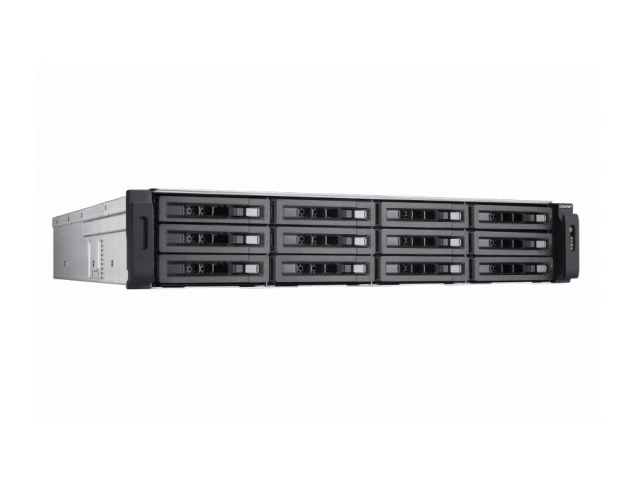

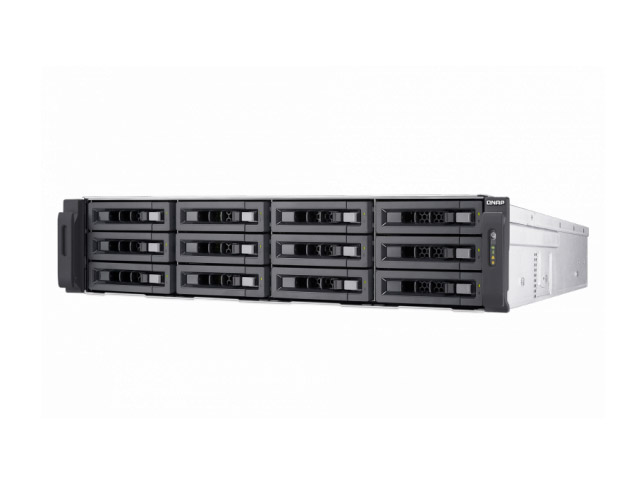

Обзор дискового массива QNAP TES-1885U

СХД корпоративного класса QNAP TES-1885U оснащена процессором Intel Xeon серии D-1500 и её отличительной особенностью является возможность работы под управлением одной из двух операционных систем: QES на базе FreeBSD или QTS на базе Linux.

Преимущества QES системы заключается в поддержке надёжной файловой системы ZFS, возможность создания почти неограниченного количества снапшотов, дедупликация блочных данных и механизмы компрессии в реальном времени, тогда как QTS может предложить такие технологии как: Qtier, SSD кэш, а так же широкий набор приложений для повышения эффективности хранения и значительного расширения функциональности устройства.

Сетевой накопитель TES-1885U даёт пространство выбора наиболее подходящей операционной системы в конкретной ситуации, исходя из бизнес-задачи, которую необходимо решить на разных уровнях внедрения системы хранения данных.

Примечание: Чтобы поменять операционную систему накопителя, необходимо, после полной его загрузки, переинициализировать жёсткие диски (все данные будут удалены). Перед переключением операционной системы необходимо создать резервную копию всех данных.

Производительность и эффективность сетевого хранилища с процессорами Intel Xeon серии D

Конфигурация NAS хранилища TES-1885U, оснащенного 64-битным SoC процессором Intel Xeon D-1531 6-core 2,2 ГГц с интегрированной PCH платформой, поддерживает до 128 ГБ оперативной памяти DDR4 ECC RDIMM, имеет два встроенных порта 10 Гигабит SFP+ и 12 Гб/с SAS-контроллер.

Дисковый массив QNAP TES отличается превосходной производительностью в работе с данными, как в процессе передачи их по сети, так и в приложениях. Благодаря рассеиваемой мощности блока питания в диапазоне 20-65 Вт, сетевой накопитель, ко всем прочему, позволяет снизить затраты на электроэнергию.

Надёжная и компактная аппаратная платформа

Сетевой накопитель TES-1885U поддерживает SAS-диски 12 Гб/с, включая 12 Гб/с SAS и 6 Гб/с SATA жёсткие диски и SSD-диски. Платформа позволяет организовать эффективное хранилище, подбирая диски наиболее подходящие для выполнения тех или иных задач, заботясь при этом о бюджете компании.

Свыше 90% данных из образов операционных систем и приложений, рассредоточенных на виртуальных рабочих столах, могут повторяться. Поэтому NAS сервер QNAP TES-1885U поддерживает блочную дедупликацию данных для оптимизации использования дисковой емкости. После этого такие дедуплицированные виртуальные рабочие столы легче кэшировать для повышения их производительности. Потоковое сжатие данных в реальном времени также высвобождает пространство системы, сокращая размер отдельных файлов.

Быстрое восстановление работы системы QNAP после аварий

Сетевое хранилище TES-1885U обеспечивает выполнение до 65 535 моментальных снимков iSCSI LUN и общих папок. При удаленном резервном копировании этих снимков требуется передать только измененные данные, а дедупликация и сжатие значительно уменьшат размер отправляемой информации. К примеру, с помощью функции SnapSync устройство может выполнять резервирование снимков каждые пять минут. Кроме того, для полностью поддерживаемой технологии VMware vCenter Site Recovery (SRM) предоставляется Storage Replication Adapter (SRA).

Полный цикл резервирования для защиты данных

Простой в использовании программный продукт NetBak Replicator от QNAP c поддержкой VSS (Volume Snapshot Service) позволяет выполнять задачи штатного резервного копирования в центрах обработки данных и в средах виртуализации без необходимости в приобретении стороннего программного обеспечения. Для построения операционной среды все элементы, в том числе VSS Service, Requestor, Provider и QNAP Snap Agent, могут быть развернуты с VSS-aware приложениями на одном и том же NAS сервере TES-1885U.

Хранилище для популярных платформ виртуализации

Система хранения TES-1885U сертифицирована для VMware vSphere 6.0, полностью совместима с Microsoft Hyper-V и KVM, что дает широкие возможности для развертывания и управления виртуализированными средами. В том числе поддерживаются технологии VMware VAAI и Microsoft ODX для повышения производительности за счет переноса доли нагрузки с сервера ESXi или Hyper-V соответственно, а также предусмотрен плагин QNAP vSphere Client и провайдер QNAP SMI-S для большей эффективности выполнения и управления виртуализацией приложений.

Успешно зарекомендовавшая себя операционная система QTS поддерживает не только механизмы направленные на оптимизацию хранения данных, такие как Qtier, мгновенные снимки (снапшоты), SSD-кэш и др., но и богатый набор бизнес-ориентированных приложений и функций для решения большого спектра разноплановых задач.

Технология Qtier от QNAP наделяет TES-1885U способностью автоматически отслеживать активность накопителя и оптимизировать эффективность хранения благодаря SSD и SAS/SATA дискам. Принцип автоматического тиринга заключается в автоматическом перемещении часто запрашиваемы «горячих» данных на высокопроизводительные и скоростные уровни хранения, в то время как менее востребованные данные будут отправляться на диски большей емкости и меньшей производительности, превращая накопитель в невероятно эффективный совместно разделяемый ресурс.

Также, не лишним будет отметить, что SSD и SATA диски могут быть независимо сконфигурированы для разных приложений, гарантируя необходимый уровень производительности для каждого из них.

Кроссплатформенный доступ и централизованное хранение

Система TES-1885U поддерживает протоколы SMB/CIFS, NFS и AFP, которые позволяют пользователям совместно использовать ресурсы в Windows, Mac, Linux/UNIX платформах. Любые данные могут  централизованно храниться и быть под защитой благодаря встроенному антивирусному решению.

Работа с такими сервисами как Windows AD и LDAP позволяют системному администратору гибко конфигурировать права пользователей на уже существующих серверах, либо воспользоваться LDAP сервисами накопителя. Накопитель TES-1885U поддерживает SAMBA версии 4 и может выступать в качестве контроллера домена Windows.

Решения для резервных копий и восстановления

Накопитель TES-1885U предлагает гибкие решения по созданию резервных копий для Windows and Mac пользователей, мгновенные снимки (Volume&LUN), Snapshot Replica&Clone, решения для восстановления после сбоев включающие RTRR, Rsync, а также большое количество популярных облачных сервисов, таких как: Amazon Glacier, Azure Storage, Google Cloud Storage, Google Drive, Microsoft OneDrive, Dropbox, AmazonDrive, Yandex Disk, Box и Amazon S3/OpenStack Swift/WebDAV - совместимые сервисы.

Снимки Volume & LUN для восстановления

Менеджер хранения QTS имеет в арсенале простой инструмент для создания мгновенных снимков и восстановления данных в любой момент времени, чтобы максимально снизить вероятность потери важных данных размещенных на накопителе. Вы можете делать снимки Volume/LUN’ов (до 256 снимков на том или LUN, максимум до 1024 снимков на NAS) и осуществлять репликацию Volume/LUN-снимков на удаленный сервер, копируя только изменения источника, либо быстро создать точную копию локального тома, выбрав из архива нужный снимок, без необходимости прерывания текущих операций системы. Опционально, можно настроить создание снимков по расписанию, до плановых операций через RTRR/rsync, даже если с файлами в данный момент работают.

Хранилище для обслуживания виртуальных машин и контейнерных приложений

Virtualization Station предназначена для размещения на TES-1885U виртуальных машин (ВМ) и взаимодействия с ними через веб-браузеры или VNC. Функционал станции позволяет быстро создавать виртуальные машины, делать бэкапы, снапшоты, восстанавливать, импортировать и экспортировать, а также существует возможность централизованного управления виртуальными машинами. Сетевой накопитель и станция виртуализации способны разделять одни и те же LAN порты между собой.

Высокопроизводительный виртуальный коммутатор повышает эффективность обмена, как между виртуальными машинами, так и между виртуальными машинами и накопителем через внутренний интерфейс. Также, QNAP TES-1885U поддерживает установку видеоадаптеров AMD Radeon R7 Series или RX 480 и сквозную передачу их мощностей виртуальным машинам для работы с приложениями, которые предъявляют высокие требования к графическим вычислениям и преобразованиям.

Еще одной примечательной особенностью сетевого хранилища TES-1885U является наличие в ее составе Container Station, которая поддерживает такие популярные легковесные технологии виртуализации, как LXC и Docker. Данные инструменты позволяют запускать множество изолированных Linux систем на накопителе и загружать приложения из Docker Hub Registry.

Виртуальный JBOD для расширения ёмкости

В качестве альтернативы физическим модулям расширения, существует дополнительная опция для увеличения ёмкости архива. QNAP VJBOD (Виртуальный JBOD) - технология расширения объёма хранения накопителей QNAP, которая позволяет задействовать свободную ёмкость одного или нескольких сетевых накопителей для увеличения объёма другого, например удалённого NAS. Вы можете смонтировать iSCSI LUN’ы одного накопителя на  системуTES-1885U как локальные диски, создавать виртуальные пулы и тома, делать снапшоты, производить индексацию медиа библиотеки и даже создавать виртуальные iSCSI LUN’ы.

С помощью VJBOD вы можете централизованно использовать пространство хранения нескольких накопителей QNAP и управлять им через интерфейс локального NAS. Виртуальный JBOD поддерживает интерфейсы подключения 10 GbE / 40 GbE Ethernet и транкинг портов (объединение нескольких портов) для повышения производительности и надёжности системы.

*Удаленный QNAP NAS должен поддерживать iSCSI, пулы хранения и использовать QTS 4.2.1 (или выше). Можно смонтировать максимум до 8 удалённых накопителей.

QRM+: Централизованное удалённое управление серверами

QRM+ - это система удаленного управления серверами разработанная специально для IT специалистов. Представляет собой решение доступное из любого браузера, которое позволяет находить сервера в сети, наносить их на карту топологии, следить за состоянием всех важных узлов сети и осуществлять централизованное управление из единой точки.

В список устройств могут входить: различные сервера, пользовательские ПК, тонкие клиенты и любые другие  аппаратные платформы, поддерживающие интерфейсы IPMI 1.5 и IPMI 2.0. QRM+ предоставляет удалённую КВМ платформу (клавиатура, видео, мышь) для определённых IPMI устройств и позволяет отслеживать любую активность, используя механизмы записи и воспроизведения.

Управление IT инфраструктурой с помощью QRM+ от QNAP повышает общую безопасность сети, упрощает анализ производительности сети и помогает в оперативном обнаружении возможных неисправностей.
