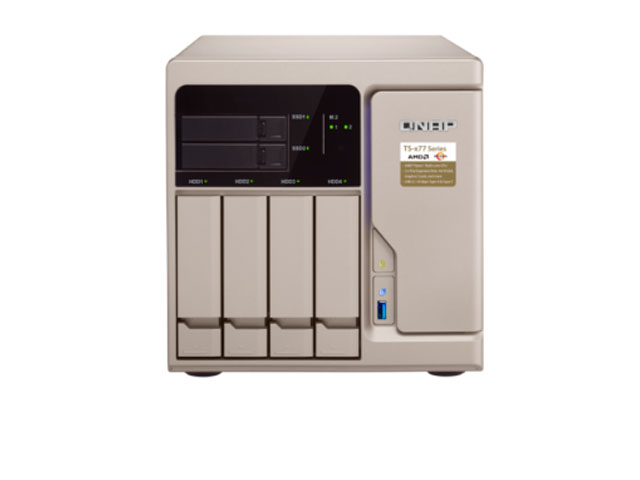

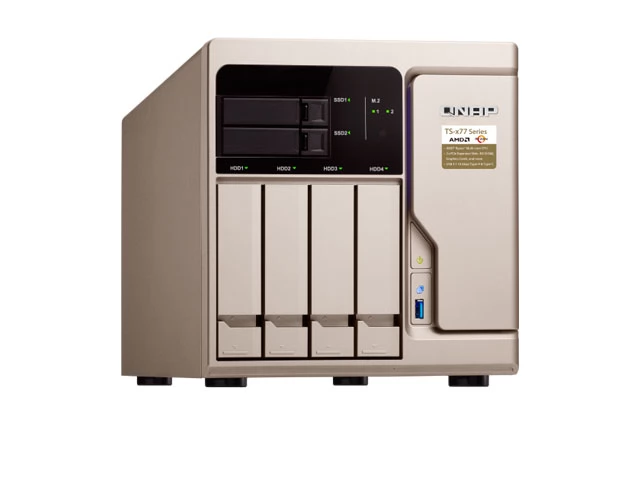

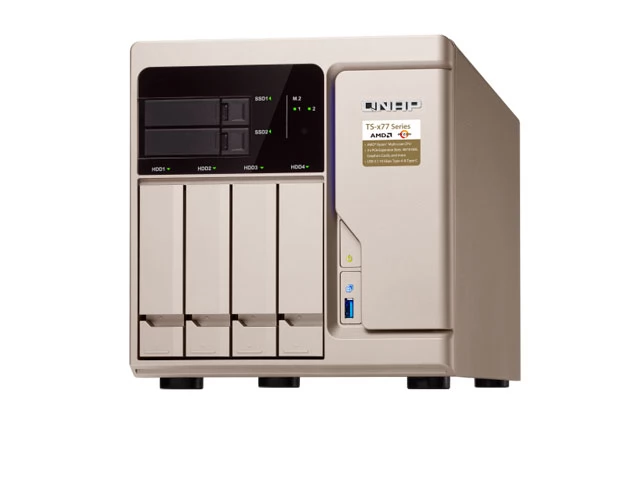

Сетевой накопитель QNAP TS-677, 4 отсека 3,5 / 2,5 дюйма, 2 отсека 2,5 дюйма, 2 слота M.2, настольный форм-фактор. Процессор AMD Ryzen 5 от 6 ядер с частотой от 3,2 ГГц, оперативная память DDR4 UDIMM от 8 Гб с возможностью расширения до 64 Гб. Операционная система QTS.
Обзор сетевого хранилища QNAP TS-677
Сетевой накопитель с возможностью прямого подключения к рабочей станции для высокой скорости совместной работы, виртуальных сред, ресурсоемких и мультимедийных приложений. Подходит для работы в составе сред виртуализации, машинного обучения и обработки BigData, а также системах постпродакшна в производственных процессах ТВ и видеоконтента.
- до 8 ядер
- до 16 потоков обработки
- до 64 Гбайт ОЗУ
- до 104 Тбайт собственная емкость системы (масштабируется до 584 Тбайт с использованием модулей расширения 4х REXP-1000 Pro)
- поддержка современных видеокарт NVidia и Radeon
- поддержка работы с 10 Гбит и 40 Гбит сетями
- Возможность одновременной работы до 16 виртуальных машин.
- До 2,3 Гбайт / c на чтение и до 1,8 Гбайт / с на запись при подключении к сети 2 х 10 Гбит
- возможность подключения по USB 3.2 Gen 2 непосредственно к графической станции на скорости до 10 Гбит.
Сетевой накопитель TS-677 оснащен новым 14-нм процессором AMD Ryzen (до 8 ядер и до16 вычислительных потоков). Благодаря сниженному энергопотреблению и теплоотдаче, микроархитектуре ZEN и интеллектуальной технологии SenseMI - AMD поднимает планку производительности NAS на новый уровень. Повышение производительности системы не только существенно улучшает качество работы сред виртуализации, воспроизведения видео 4К и транскодирования, но и повышает комфорт работы для настольных компьютеров и рабочих станций, использующих данные непосредственно с NAS.
Преимущества системы TS-677
- SSD-слоты Dual M.2 SATA 6 Гбит / с позволяют настраивать кеширование или пулы хранения, повышая скорость доступа к файлам.
- 3 слота PCIe поддерживают карты QM2, адаптеры 10Гбит / 40Гбит или беспроводные сетевые карты, что позволит расширить возможности системы.
- Обеспечена поддержка графических карт на базе NVIDIA и Radeon. А поддержка GPU- passthrough позволяет использовать вычислительные мощности видеокарт для обработки видео из виртуальных сред.
- Технология автоопределения уровней хранения (auto-tiering) Qtier и кеширование SSD обеспечивают 24/7 оптимизированную эффективность хранения.
- Масштабируемое хранилище, поддерживает виртуализацию, контейнерные приложения, централизованное хранилище, резервное копирование, совместное использование и аварийное восстановление.
- Для NAS содержащих 10 и более дисков рекомендуется использовать RAID 50/60 для обеспечения баланса между производительностью и надежностью хранения.
Аппаратная архитектура
Тщательно подобранные комплектующие TS-677 поддерживают общую производительность системы. Возможность установки модулей расширения обеспечивает решение самых различных бизнес-задач.
- ЖК дисплей показывает системную информацию для упрощения управления системой;
- M.2 SSD LED показывает статус SSD и доступ к данным;
- Кнопка USB One-touch-copy позволяет в одно нажатие выполнять копирование данных с USB-накопителя на NAS или наоборот;
- 4 x 2,5 "слота SSD обеспечивают кэширование на SSD SATA на скорости до 6 Гбит/с;
- Специальная конструкция лотков для жестких дисков позволяет устанавливать и снимать 3,5” HDD и 2,5”HDD/SSD в соответствующих слотах без инструментов;
- Встроенные слоты 2 х SSD M.2 позволят установить SSD форм-фактора 22110, 2280, 2260 и 2242, что обеспечит максимально повысить производительность многоуровневого хранилища и ускорение кеша;
- 4 слота для модулей памяти DDR4 UDIMM, позволяющие расширить объем ОЗУ до 64 Гбайт;
- Процессор AMD Ryzen с поддержкой ZEN до 8 ядер и до 16 потоков, способен разгоняться до 3,7 ГГц в режиме TurboCore;
- 3 слота расширения PCIe позволяют устанавливать платы расширения 10 Гбит / 40Гбит, SSD M.2 адаптеры, графические карты.
- 4 х 1 Гбит RJ45 позволят настроить как привязку каждого порта к отдельным сервисам, так и реализовать режимы балансировки нагрузки или подключения в разные сети;
- 5 портов USB 3.2 Gen 1 Type-A позволят подключить внешние жесткие диски, принтеры и ИБП;
- Порт USB 3.2 Gen 2 Type A и Type C позволит обеспечить передачу данных до 10 Гбит/с;
- Комбинированное интеллектуальное охлаждение раздельно измеряет температуру процессора и жесткого диска, динамически управляя скоростью вращения вентилятора для снижения общего уровня шума.
- Два встроенных динамика обеспечат воспроизведение звука и системных предупреждений.
Расширение функциональности NAS с устройствами PCIe
Сетевой накопитель TS-677 оснащен тремя слотами PCIe (1 x PCIe 3.0 x8, 1 x PCIe 3.0 x4, 1 x PCIe 2.0 x4), которые позволяют устанавливать сетевые карты 10 Гбит / 40 Гбит, гибридные контроллеры QM2 M.2 SSD / 10 Гбит PCIe, совместимые беспроводные сетевые карты или контроллеры USB 3.2 Gen 1. Это позволит расширить возможность NAS под конкретные задачи бизнеса.
Адаптеры 10GbE / 40GbE
Обеспечат максимальную пропускную способность соединения с NAS по сети для задач требующих высокой скорости соеднинеия, таких как виртуализация и быстрое резервное копирование /восстановление для постоянно растущих объемов данных.
Комбинированные карты QM2 M.2 SSD / 10GbE
Позволяют одновременно пользьзоваться преимуществами кеширования на M.2 SSD и соединением по сети до 10 Гбит (10GBASE-T).
Беспроводные сетевые карты
Совместимая сетевая карта WiFi и WirelessAP Station превратят ваш NAS беспроводную точку доступа к ресурсам с нескольких беспроводных устройств.
Ускорение обсчета графики на GPU становится доступнее с блоками питания 550 Вт
QNAP TS-677 оснащаются более мощными блоками питания 550Вт, что позволяет устанавливать современные графические карты PCIe на базе чипсетов AMD Radeon и NVidia. Установка графической карты позволит увеличить скорость обработки изображений и видео не только в QTS, но и в виртуальных средах, благодаря технологии GPU passthrough.
Примечания:
1. Блок питания 550 Вт оснащен 8-контактным разъемом питания (6 + 2) и 6-контактным разъемом питания для видеокарты.
2. Использование ресурсов графической карты возможно либо из Virtualization Station либо для транскодирования из QTS. Одновременное использование ресурсов недоступно.
3. Поддержка GPU для QTS доступна только с видеокартами NVIDIA.
4. Технологией GPU Passthrough для VM поддерживаются видеокарты AMD и NVIDIA.
5. TS-677 поддерживает графические карты размером до 266 x 112 x 45 мм.
6. Перед приобретением видеокарты обязательно ознакомьтесь со списком совместимости.
SSD-кеш с оптимизацией Qtier для непрерывного ускорения
Сетевой накопитель TS-677 оснащен функцией SSD-кэширования, а также поддерживает дополнительные SSD-модули M.2 SATA 6 Гбит / с (продаются отдельно). Использование SSD-кэша повышает общую производительность системы и идеально подходит для оптимизации работы приложений с большим количеством случайных операций ввода/вывода, таких как виртуализация. Технология QNAP Qtier непрерывно оптимизирует эффективность хранения данных, путем сохранения файлов на самых производительных SSD и HDD дисках, основываясь на высокой частоте доступа.
Последняя версия Qtier 2.0 поддерживает отслеживание операций ввода / вывода в реальном времени, что позволяет заранее резервировать пространство многоуровневого хранилища SSD, для обработки пиковых запросов обслуживания.
Примечание: По скольку M.2 SSD устанавливается опционально и может обладать повышенным тепловыделением, рекомендуется установить на него отдельный радиатор (от QNAP или стороннего поставщика).
Зачем выбирать между производительностью и надежностью? Доступно все и сразу!
Сетевое хранилище QNAP TS-677 соответствует самым высоким требованиям надежности, производительности и одновременно способен решать различные задачи для бизнеса в режиме 24 х 7 х 365.
RAID 50/60
RAID 50/60 обеспечивает лучшую защиту данных по сравнению с RAID 5/6 для систем с 10 и более дисками и больший объем полезного пространства для хранения в сравнении с RAID 10.А объединение SSD в RAID 50/60 идеально подходит для профессиональной потоковой передачи видео и использования базы данных.
iSER
Использование технологии iSER существенно повышает производительность сред виртуализации VMware . Объединяя iSCSI и RDMA, расширение iSER позволяет передавать данные, минуя драйвера сетевых карт SFP+ 10Гбит и SFP+ 40Гбит. Это позволяет увеличить до 50% скорость передачи данных.
Централизованное управление
Решение QRM+ позволит контролировать и управлять работой всех, поддерживающих IPMI устройств в сети из единого интерфейса. Полная поддержка KVM и наглядное графическое представление сетевой топологии существенно упростят работу системным
Блочный iSCSI LUN: идеальный выбор для хранения данных виртуализации
Решение QRM+ позволит контролировать и управлять работой всех, поддерживающих IPMI устройств в сети из единого интерфейса. Полная поддержка KVM и наглядное графическое представление сетевой QNAP TS-677 поддерживает блочный iSCSI LUN, что обеспечивает более надежную и изолированную среду, чем файловый LUN.
Поддержка решений VMware, Citrix, Microsoft Hyper-V и Windows Server 2012 R2, позволяет развернуть высокопроизводительное, надежное и доступное решение для хранения данных сред виртуализации.
Дополнительное повышение производительности достигается за счет поддержки VMware VAAI и Microsoft ODX, которые позволяют существенно снизить нагрузку на сеть, процессор, и устройства кеширования за счет передачи данных внутри устройства хранения.
Подключаемый модуль QNAP vSphere Client и провайдер QNAP SMI-S делают процесс управления приложениями виртуализации более простым и эффективным.
Сетевые интерфейсы с поддержкой iSER ускоряют виртуализацию
Сетевые хранилища TS-677 оснащены двумя 10 гигабитными портами SFP+ и поддерживают протокол iSCSI Extensions for RDMA (iSER), что позволяет обходить уровни драйверов и сокетов и напрямую обмениваться блоками данных между оперативной памятью сервера ESXi и хранилища. Эта технология позволяет снизить нагрузку на центральный процессор и более эффективно использовать имеющуюся полосу пропускания канала передачи данных. Поддержка ISER для сервера VMware и TS-677, обеспечивает прирост скорости на операциях записи/чтения до 60% и сокращает задержки до 50%. Использование NAS с поддержкой данной технологии является одним из инструментов оптимизации работы приложений виртуализации.
Сервер «Все в одном» для гостевых виртуальных машин и контейнеров
Станция виртуализации и Container Station совместно обеспечивают комплексный подход к построению систем виртуализации. QNAP позволит вам реализовать любу задачу виртуализации, обеспечив при этом высокую производительности и надежность хранения.
Virtualization Station - позволяет запускать несколько виртуальных машин Windows, Linux, UNIX, Android и даже виртуальный QTS на TS-677. Вы можете использовать Virtual Network Computing (VNC) через браузер для управления виртуальными машинами. Станция виртуализации идеально подходит для запуска нескольких приложений на одном NAS.
Container Station - объединяет технологии LXC и Docker для легкой виртуализации. Вы можете загружать приложения со встроенного Docker Hub, чтобы легко импортировать / экспортировать приложения для контейнеров и управлять контролем доступа, используя преимущества простой установки, переносимости и высокой эффективности.
Операционная система QTS – интуитивно понятная, модульная и интеллектуальная
Благодаря модульным приложениям и функциям QTS повышает эффективность управления устройством, персональную производительность и открывает широкие возможности мультимедиа и многое другое, делая ваш NAS более простым, эффективным и гибким! Встроенный центр приложений с сотнями приложений для установки по требованию, реализует практически неограниченные функции NAS. Новый Qboost предоставляет инструмент оптимизации NAS, ускоряющий работу приложений и распределяющий системные ресурсы между ними. QTS разрушает барьеры между устройствами, платформами и расстояниями, обеспечивая облачные сервисы с расширенным функционалом.
Оптимизированное взаимодействие и совместное использование файлов с синхронизацией
TS-677 централизованно хранит данные и различные файлы и поддерживает протоколы SMB / CIFS, AFP и NFS для совместного использования файлов в сетях Windows, Mac, Linux / UNIX. В сочетании с утилитой Qsync NAS QNAP становится безопасным высокопроизводительным центром обработки данных и синхронизации файлов. Любой файл, загруженный в TS-677, будет доступен для всех связанных устройств, таких как компьютеры, ноутбуки и мобильные устройства. Вы можете синхронизировать общие папки и групповые папки для совместного использования файлов внутри рабочих групп, что значительно повышает гибкость командных проектов и совместной работы. Файлами можно централизованно управлять из единого интерфейса FileStation, включая файлы с мобильных устройств и оптических дисков. FileStation также позволяет синхронизировать данные с удаленным NAS или передавать файлы между NAS и публичными облачными сервисами.
Широкий спектр решений для резервного копирования и аварийного восстановления
QNAP предоставляет гибкое решение для резервного копирования и аварийного восстановления, обеспечивая типовые задачи резервного копирования «из коробки». Благодаря имеющимся в центре приложений модулям интеграции с большинством популярных систем архивации – QNAP способен занять место в существующей сетевой инфраструктуре без дополнительных затрат.
Технические характеристики СХД QNAP TS-677
| Процессор | AMD Ryzen 5 от 6 ядер с частотой от 3,2 ГГц |
| Оперативная память | От 8 Гбайт DDR4 UDIMM с возможностью расширения до 64 Гбайт (в зависимости от конфигурации) Всего слотов 4 шт. Занято слотов 2 шт. |
| Flash-память | 5 Гбайт |
| Дисковое пространство | 4 x 2,5" или 3,5" HDD/SSD с интерфейсом SATA II или SATA III 2 x 2,5" HDD/SSD с интерфейсом SATA II или SATA III |
| Слоты для HDD | 6 x слот с возможностью горячей замены |
| Слоты M.2 | 2 (M.2 SSD 2240/2260/2280/22110 SATA 6 Гбит/c) |
| Максимальная емкость хранилища | 72 ТБ |
| Максимальная емкость решения | 552 ТБ с учетом модулей расширения |
| Интерфейс расширения | SAS (опционально) |
| Сетевые интерфейсы | 4 x RJ-45 Гигабитный Ethernet SFP+ 10 Гбит/с - Опционально (Плата приобретается отдельно) RJ-45 10 Гбит/с - Опционально (Плата приобретается отдельно) |
| Аудио интерфейс | Вход: 2 x 3,5 мм jack; Выход: динамик и 2 x 3,5 мм jack |
| Индикаторы состояния | Статус, Питание, LAN |
| USB | 2 x USB 3.2 Gen 2 (Сзади) 6 x USB 3.2 Gen 1 (Спереди: 1; Сзади: 5) |
| Слоты расширения | 3 x Слот 1: PCIe Gen3 x8; Слот 2: PCIe Gen3 x4; Слот 3: PCIe Gen2 x4 |
| Кнопки | Питание, Резервное копирование, Сброс |
| ЖК-дисплей | Монохромный дисплей для быстрой настройки и системных уведомлений |
| Зуммер | Системные предупреждения |
| Форм-фактор | Настольный |
| Габариты (Высота х Ширина х Глубина) | 232 x 225 x 320 мм |
| Масса | Без жестких дисков: 7,7 кг В коробке: 9,5 кг |
| Энергопотребление | В спящем режиме: 42 Вт В работе: 55 Вт |
| Условия эксплуатации | Рабочий диапазон температур: 0 — 40˚C Относительная влажность: 5 — 95% при 27˚C |
| Электропитание | Встроенный блок питания с резервированием, 250 Вт Входное напряжение: 100 — 240 В |
| Безопасность | Разъем K-lock |
| Охлаждение | Система: 1 х вентилятор (80 мм, 12 В) Процессор: 2 х вентилятор (90 мм, 12 В) |
