Сетевая система хранения данных NetApp FAS3220 имеет максимальную емкость 1440Тб, при этом максимальное число дисков достигает 480.Система хранения данных обладает памятью в 24Гб и максимальная возможность Flash Cache 1ТБ.

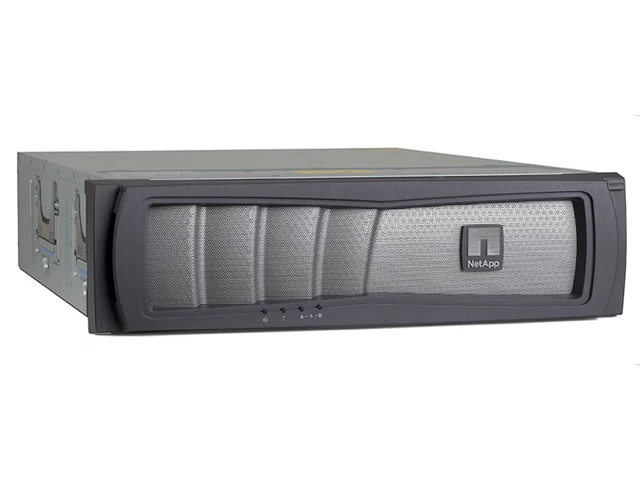

Описание системы хранения NetApp FAS3220


NetApp FAS3220 - оптимальная система хранения данных для больших нагрузок.


Продукт NetApp FAS3220 позволяет воспользоваться большим списком возможностей, которые открываются перед каждым покупателем. При работе в среднем бизнесе обязательно заручитесь поддержкой от продуктов данной серии, - это поможет значительно сократить затраты на безопасности, на покупке многочисленного числа накопителей, а также на потребляемых системой ресурсах. Готовность FAS3220 работать в условиях больших нагрузок позволяет администратору более уверенно выполнять многочисленные задачи на основе данной системы.

Создание гибкой и надежной структуры на основе конфигурации NetApp FAS3220 позволяет обеспечивать условия для решения всех сложных задач в вашей среде функционирования. Кластеры корпоративного типа позволяют FAS3220 моментально адаптировать систему для работы в более жестких условиях с постоянно масштабируемыми ресурсами.


Массивы NetApp FAS3220 – экономичная флеш-технология хранения.


Многие компании выбирают NetApp FAS3220 за счет способности работать с флеш – приложениями. Эта технология готова защитить ваши интересы и позволяет экономить на покупке дополнительных носителей информации. Размещайте важные приложения, чтобы добиться максимальной доступности, даже при высоких нагрузках. Достичь таких результатов становится возможным только за счет огромного потенциала и мощной ресурсоемкости конфигурации.

Система хранения NetApp FAS3220 готова сохранить до 1440 Тб информации. Пользователь способен добавлять до 480 дисков, на которые будет осуществляться запись данных.

Для работы с информацией присутствует контроллер на одном шасси с интерфейсом 3U. Конфигурация выполняет поставленные задачи на основе 24 Гб оперативной памяти.

Для работы с флеш–приложениями доступно до 1 Тб флеш – памяти. Пользователь способен использовать до 4 слотов расширения типа PCle.

Для осуществления операций по вводу и выводу данных стоит использовать встроенные интерфейсы. Для этого доступно 4 интерфейса FC 4 Гбит, 4 интерфейса SAS 6 Гбит и 4 интерфейса Gigabit Ethernet.

Передавайте максимально быстро информацию для хранения в данной среде, чтобы достичь максимально эффективной работы с NetApp FAS3220. Для осуществления сетевого подключения используются популярные протоколы связи.

Функционирование системы NetApp FAS3220 осуществляется на основе платформы Data ONTAP версии 8.1.2. Возможна установка операционной системы более поздней версии, а также ряда других поддерживаемых ОС.

Технические характеристики массива хранения NetApp FAS3220



FAS3220 с
расширенным I/O

FAS3220

Максимальная емкость системы

1 440 ТБ

1 440 ТБ

Максимальное число дисков

480

480

Контроллерные конфигурации

Двойной корпус HA; 2 контроллера на двух шасси 3U, всего 6U

Одиночный корпус HA; 2 контроллера на одном шасси 3U

Память

24 ГБ

24 ГБ

Максимальный общий объем флэш-памяти

1 ТБ

1 ТБ

Слоты расширения PCIe

12

4

Встроенный I/O: 4 Гбит FC

4

4

Встроенный I/O: 6 Гбит SAS

4

4

Встроенный I/O: Gigabit Ethernet

4

4

Поддерживаемые протоколы сетевого хранения данных

FC; FCoE; IP SAN (iSCSI); NFS; CIFS; HTTP; FTP

Версия ОС

Data ONTAP версии 8.1.2 и более поздней

Функции с высокой готовностью

Автономная архитектура управления (ACP);
Сервисный процессор на основе Ethernet и интерфейс управления Data ONTAP;
резервные контроллеры с возможностью горячей замены, вентиляторы, источники питания, оптические приборы

Поддерживаемые конфигурации

Контроллерные конфигурации высокой готовности
Контроллер в конфигурации "активный-активный" с поддержкой аварийного переключения и конфигурации СХД высокой готовности с альтернативными путями передачи данных
Контроллер в конфигурации «активный-активный» с поддержкой территориально распределенной (некоммутируемой) кластеризации MetroCluster на базе FAS
серия V
Устройство оптимизации хранения SA320

Поддерживаемые дисковые полки

DS2246 (2U; 24 отсека для 2,5-дюймовых дисков SAS SFF 10K; 450 ГБ/600 ГБ)
DS4243/ DS4246 (4U; 24 отсека для 3,5-дюймовых дисков SATA 7,2K; 1TБ/ 2TБ/ 3TБ; для 3,5” SAS 15K; 450ГБ/ 600ГБ; для 3,5” SSD 100 ГБ) Примечание:
Для дисков объемом 3TБ требуется Data ONTAP 8.
DS4486 (4U; 48 отсеков для 3,5-дюймовых дисков SATA 7200 об./мин. 3 ТБ)
DS14mk2 и DS14mk4 (3U; 14 отсеков для 3,5” дисков FC 450ГБ/ 600ГБ, для 3,5” SATA 1ТБ/ 2ТБ)

Максимальные группы RAID

RAID 6 (RAID-DP)
  • SAS и FC: 28 (26 дисков с данными и 2 диска четности)
  • SATA: 20 (18 дисков с данными и 2 диска четности)


RAID 4
  • FC: 14 (13 дисков с данными и 1 диск четности)
  • SATA: 7 (6 дисков с данными и 1 диск четности)


Поддерживаемые операционные системы

  • Windows 2000,
  • Windows Server 2003,
  • Windows Server 2008,
  • Windows XP,
  • Linux,
  • Sun Solaris,
  • AIX,
  • HP-UX,
  • Mac OS,
  • VMware,
  • ESX


Максимальное количество логических устройств

4096

Число поддерживаемых хостов SAN

До 512 хостов на одну пару устройств высокой готовности
До 24 серверов прямого подключения на одну пару устройств высокой готовности

Тома FlexVol

До 500 томов на один контроллер

Мгновенные копии Snapshot

До 127 000

Максимальный общий размер

90 ТБ



Максимальный размер тома

60 ТБ

FC (8 Гбит/4 Гбит) (макс.)

24

Порты 10 Gigabit Ethernet/FCoE (макс.)

24

Gigabit Ethernet (макс.)

52

6 Гбит SAS (макс.)

52

FC инициатор (макс.)

52

2-канальный Ethernet 10 Гбит (оптический или медный)

12

4-канальный Ethernet 1 Гбит (медный)

12

2-канальный целевой унифицированный адаптер Ethernet 10 Гбит FCoE SAN (оптический или медный)

12

Целевой FC 8 Гбит (оптический)

12

Двойной 8 Гбит VI для SnapMirror over Fibre Channel (SMoFC)

2

Модуль повышения производительности Flash Cache (512 ГБ)

2

4-канальный адаптер главной шины, SAS 6 Гбит

12

4-канальный адаптер главной шины FC 4 Гбит, накопитель / ленточный

12

Двойной SCSI ленточный, HBA

12

Условия эксплуатации и хранения


Тепловыделение

1 256 БТЕ (стандартно) 1 707 БТЕ (в худшем случае)

1 591 БТЕ (стандартно) 2 168 БТЕ (в худшем случае)

Масса

80 фунтов

80 фунтов

Высота

13 см (помещается в стойку 3U)

13 см (помещается в стойку 3U)

Ширина

44,7 см (соответствует стойке IEC 19")

Глубина

24 дюйма (26,5 дюймов со скобкой крепления кабеля)

Рабочая температура, относительная влажность и высота над у. м.

от +10 °C до +40 °C; не более 3000 м над уровнем моря; относительная влажность 20-80% без конденсации (температура по влажному термометру +28 °C)

Температура и относительная влажность вне эксплуатации

от -40 °C до +65 °C; относ. влажность 5% - 95% (без конденсации, в оригинальной упаковке)

Рабочий уровень шума

Звуковое давление ≤61 дБ (LpA) при нормальных условиях эксплуатации (22 °C, на уровне моря)

Соответствие

Соответствует требованиям директивы ЕС по ограничению использования опасных веществ

Безопасность, электромагнитное излучение и устойчивость к помехам

Безопасность: EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (все национальные версии), EN60825-1, IRAM, GOST-R, BSMI, SONCAP, NRCS LOA (ЮАР)
Электромагнитное излучение и устойчивость к помехам: FCC, часть 15 (класс A), ICES-03, CE, KCC, VCCI, AS/NZS CISPR 22, EN55022, EN55024, EN61000-3-2, EN61000-3-3, SABS COC (ЮАР), BSMI


Нормативные требования



Система хранения данных серии FAS3200



Безопасность, электромагнитное излучение и устойчивость к помехам

Безопасность: EN 60950, CE, CSA 60950, UL 60950, CB IEC60950-1 (все национальные версии), EN60825-1, IRAM, GOST-R, BSMI, SONCAP, NRCS LOA (ЮАР)
Электромагнитное излучение и устойчивость к помехам: FCC, часть 15 (класс A), ICES-03, CE, KCC, VCCI, AS/NZS CISPR 22, EN55022, EN55024, EN61000-3-2, EN61000-3-3, SABS COC (ЮАР), BSMI
