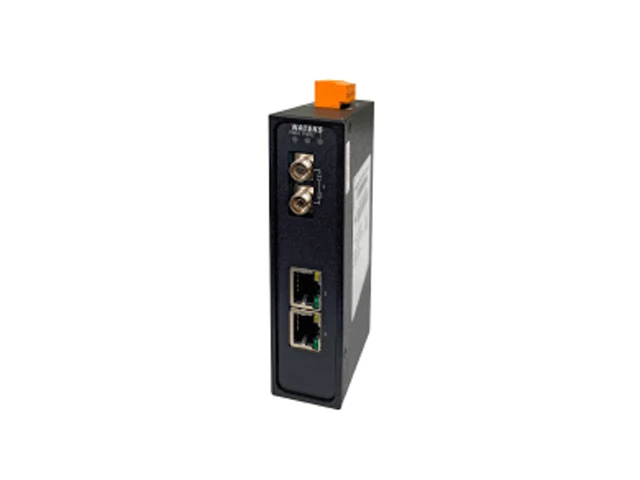

Устройство модели NXI-3011 линейки NetXpert от российского разработчика и производителя телекоммуникационного оборудования Натекс – это современный оптоволоконный медиаконвертер с поддержкой широкого ряда стандартов пакетной передачи данных. Модель предлагает пользователю следующие интерфейсы: один оптический порт 100BaseFX, FC/SC/ST, 2 порта стандарта RJ-45, а также консольный интерфейс.
Промышленный коммутатор NetXpert NXI-3011 – эффективная конвертация по демократичной стоимости
Промышленный коммутатор NetXpert NXI-3011 – это современное решение для преобразования информационных сигналов, позволяющее организовывать оптоволоконные соединения с различными сетевыми устройствами, работающими со стандартом RJ-45. Благодаря медиаконвертеру решается проблема ограниченности длинны линии, так как оптические соединения могут быть использованы в целях расширения сети без необходимости приобретения нового дорогостоящего оборудования.
Кроме того, оптический конвертер можно использовать для преобразования аналогового сигнала в оптический, что позволяет эффективно использовать модель NXI-3011 в сфере видеонаблюдения. Конвертация происходит без потери качества и искажения отправленного потока за счет встроенного чип-свитча. При этом традиционным считается использование промышленного коммутатора для преобразования медного сигнала в оптический.
Особенности и преимущества модели
Устройство предлагает пользователю следующие виды интерфейсов:
- Один оптический порт BaseFX, FC/SC/ST.
- Два разъема стандарта RJ-45.
- Консольные порты: медный и стандарта RS232 для асинхронного интерфейса.
Кроме того, модель поддерживает следующие стандарты пакетной передачи данных:
- IEEE 802.3.
- IEEE 802.3u.
- IEEE802.3x.
Модель представляет собой миниатюрное устройство с высокой устойчивостью к электромагнитным воздействиям и влиянию окружающей среды. Коммутатор может быть расположен как на улице, так и в жарком, запыленном техническом помещении, за счет поддержки широкого рабочего температурного диапазона: от -40 до +85°C.
Среди других преимуществ модели – высокий показатель средней наработки до отказа. Это техническая характеристика устройства, отображающая его надежность. Для модели NXI-3011 показатель OTBF (Operating time between failures) составляет 35 лет, а гарантия производителя на устройство – 2 года.
Также устройства является крайне экономичным, потребляя менее 3 Вт мощности. Поэтому расширение сети за счет медиаконвертера позволяет экономить не только на единовременной покупке нового устройства, но и на эксплуатационных затратах, что станет отличным решением для организаций, стремящихся к оптимизации бюджета при расширении масштабов инфраструктуры.
Технические характеристики NetXpert NXI-3011
| Поддерживаемые стандарты |
IEEE 802.3 IEEE 802.3u IEEE802.3x |
| Параметры сети |
Витая пара (TP): 100 м Многомодовое волокно: 2 … 5 км, 850 нм Одномодовое волокно: 40/80 км, 1310/1550 нм |
| Интерфейсы |
Оптические порты: 1х100BaseFX, FC/SC/ST 100M RJ-45 порт: 2х10/100BaseT/TX Консольные интерфейсы: RS232, RJ-45 |
| Питание |
Входное напряжение: 24 В DC (12 … 30 В DC), 48 В DC (36 … 72 В DC), 220 В AC Потребляемая мощность: < 3 Вт |
| Физические характеристики |
Корпус: IP30, без вентиляторов Размеры (ШxВxД): 36x100x75 мм Установка: для монтажа на DIN-рейку |
| Параметры окружающей среды |
Рабочая температура: -40 … +85°C Относительная влажность: 0 … 95% |
| Соответствия требованиям |
По устойчивости к электромагнитным воздействиям: IEC61000-4-2 (ESD): ±4 кВ контактный разряд, ±8 кВ воздушный/грозовой разряд IEC61000-4-3 (RS): 10 В/м (80 … 1000 МГц) IEC61000-4-4 (EFT): ±2 кВ ЛЭП, ± 1 кВ линия ПД IEC61000-4-5 (импульсные напряжения): ±1 кВ (линия/земля), ±1 кВ (линия/земля) ЛЭП, ±1 кВ линия ПД IEC61000-4-6 (CS): 3 В (10 кГц … 150 кГц), 10 В (150 кГц … 80 кГц) |
| По электромагнитному излучению | EN55022: EN55022 Class A и B ROHS |
| Наработка на отказ | 35 лет |
| Гарантия | 2 года |
Конфигурации NetXpert NXI-3011
| NetXpert NXI-3011-S-ST-1310-40-24 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы ST, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 24 В |
| NetXpert NXI-3011-S-SC-1310-40-48 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы SC, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 48 В |
| NetXpert NXI-3011-S-FC-1310-40-48 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы FC, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 48 В |
| NetXpert NXI-3011-S-ST-1310-40-48 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы ST, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 48 В |
| NetXpert NXI-3011-S-SC-1310-40-220 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы SC, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 220 В |
| NetXpert NXI-3011-S-FC-1310-40-220 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы FC, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 220 В |
| NetXpert NXI-3011-S-ST-1310-40-220 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (SM) разъемы ST, 1310 нм, 40 км, DIN-rail; -40 … +85°C; питание 220 В |
| NetXpert NXI-3011-M-SC-1310-5-24 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (MM) разъемы SC, 1310 нм, 5 км, DIN-rail; -40 … +85°C; питание 24 В |
| NetXpert NXI-3011-M-FC-1310-5-24 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (MM) разъемы FC, 1310 нм, 5 км, DIN-rail; -40 … +85°C; питание 24 В |
| NetXpert NXI-3011-M-ST-1310-5-24 | Промышленный медиаконвертер c портами 2×10/100BaseTX, 1x100BaseFX (MM) разъемы ST, 1310 нм, 5 км, DIN-rail; -40 … +85°C; питание 24 В |
